7英寸电容触摸LCD显示模块结构设计

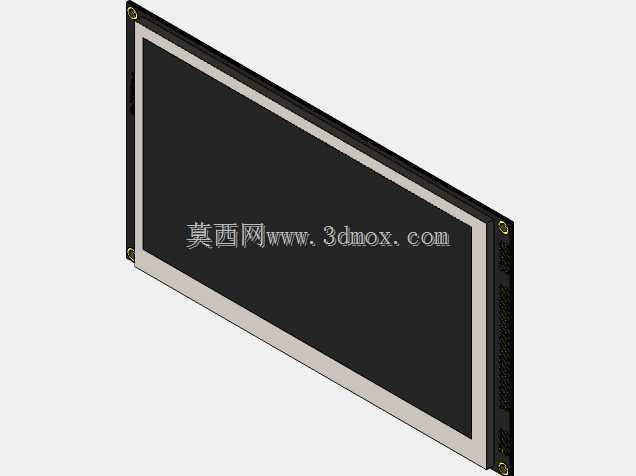

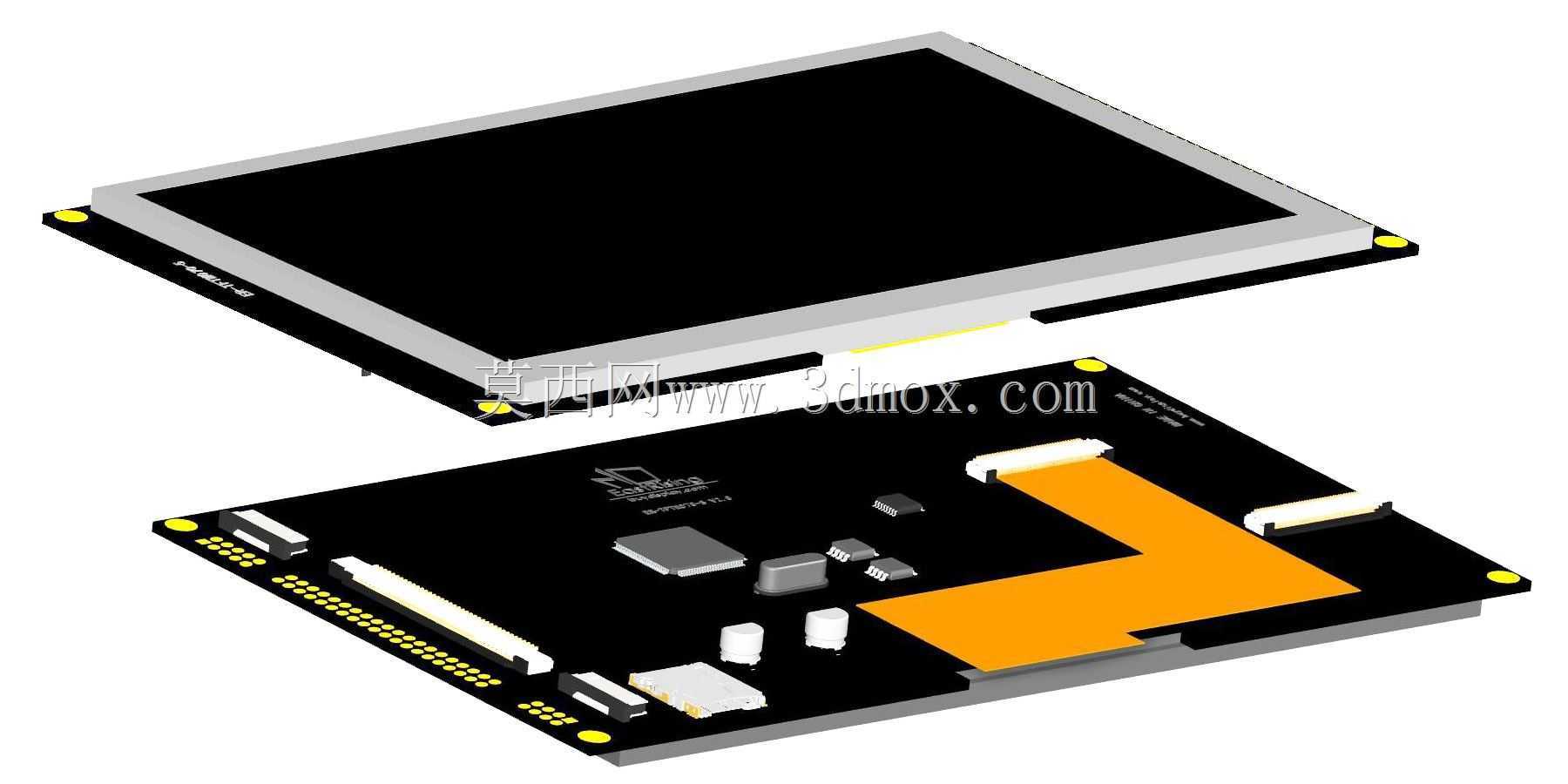

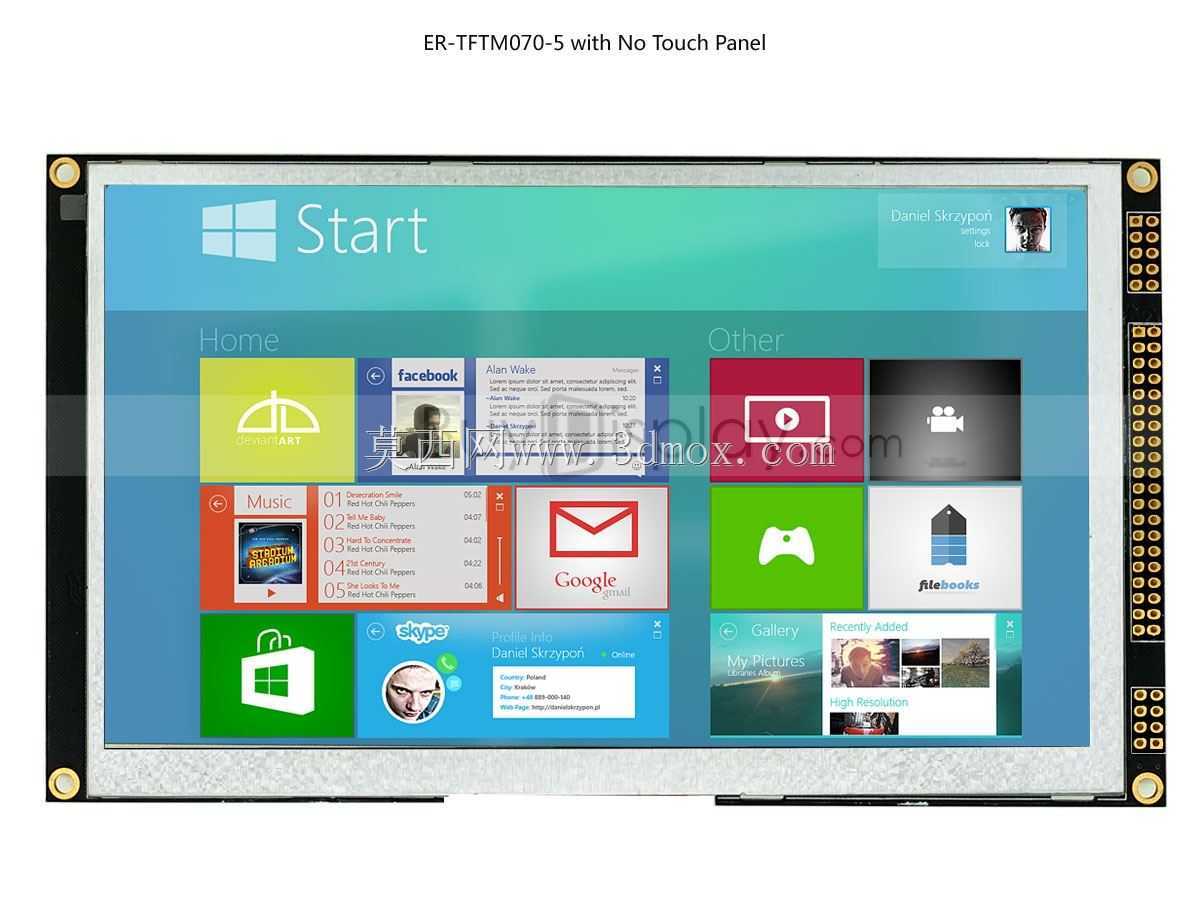

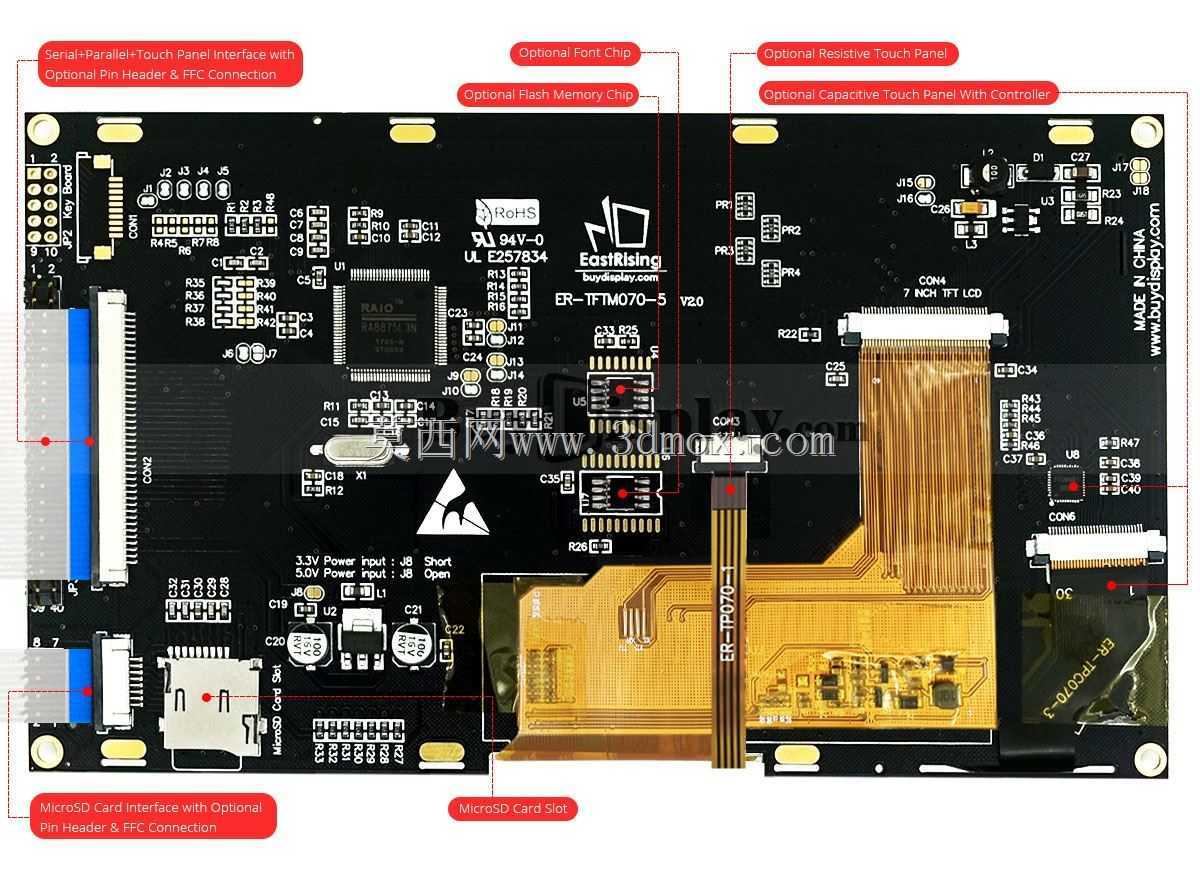

　　这款7英寸带电容触摸的LCD显示模块，在嵌入式工业控制、小型智能终端、开源硬件开发场景中应用十分广泛，常作为人机交互的核心显示输入部件，搭载在小型检测设备、桌面级实验装置、便携数据采集终端上，承担参数显示、触控指令输入的核心功能。模块整体分为显示面板层与驱动基板层两部分，显示区域有效尺寸对应800×480分辨率的显示范围，面板四周预留等宽的固定边框，边框四角设置带金属化过孔的安装定位孔，可直接通过M2规格螺丝固定在设备前面板的安装沉台上，安装时需注意面板与前面板之间预留0.2mm的缓冲间隙，避免挤压导致液晶层漏液。驱动基板采用黑色FR-4板材设计，板载ra8875显示驱动芯片，同时引出I2C与SPI两种通讯接口，

　　可适配不同主控芯片的通讯引脚资源，无需额外增加电平转换电路即可对接常用的MCU控制板；基板上集成了microsd卡插槽，可直接存储字库与界面资源，减轻主控芯片的闪存占用压力，板上的接插件采用卧贴式设计，排线插接方向与基板平行，能有效降低整体装配厚度，适配内部空间局促的紧凑型设备。设计过程中优先考虑了装配兼容性，触摸面板与显示层采用贴合式装配，触摸感应层覆盖整个显示区域，触控响应范围与显示像素区域完全对齐，避免出现触控偏移的问题；基板上的元件布局避开了安装孔位与边框支撑区域，所有贴片元件的高度均控制在3mm以内，不会与设备内部的其他结构件产生干涉。接口排布集中在基板的单侧边缘，方便设备内部的线束整理，

　　排线插接位置预留了足够的手指操作空间，生产装配时无需额外辅助工具即可完成排线插拔。模块整体厚度控制在8mm以内，可适配大部分嵌入式设备的前面板安装空间，安装时仅需在前面板开设对应显示区域的开窗，边框通过双面泡棉胶与螺丝双重固定，即可达到IP54级别的正面防护效果，适配普通工业场景的使用需求。
