7英寸SPI接口电容触摸TFT显示模组

　　这款7英寸显示模组在工业嵌入式设备、小型智能终端、便携检测仪器领域应用十分广泛，作为人机交互的核心显示部件，它承担着设备运行参数展示、操作指令输入、运行状态可视化反馈的核心作用，能满足多数中小型智能设备的本地交互需求。从功能配置来看，它搭载1024×600分辨率的TFT显示面板，搭配RA8876显示控制芯片，支持电容式触摸输入，同时预留了I2C、串行SPI、并行接口等多种通讯连接方式，板载MicroSD卡插槽与字体闪存芯片，无需额外外挂存储模块即可完成字库、界面素材的本地调用，大幅简化了终端设备的外围电路设计。做结构设计时需要重点关注安装边界的预留，模组分为显示面板层与驱动电路板层两部分，

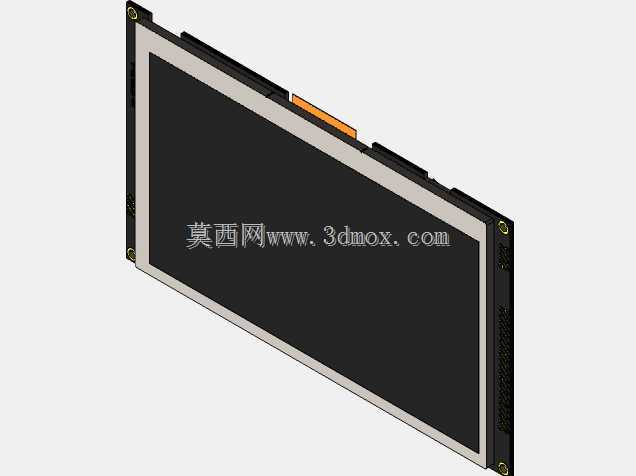

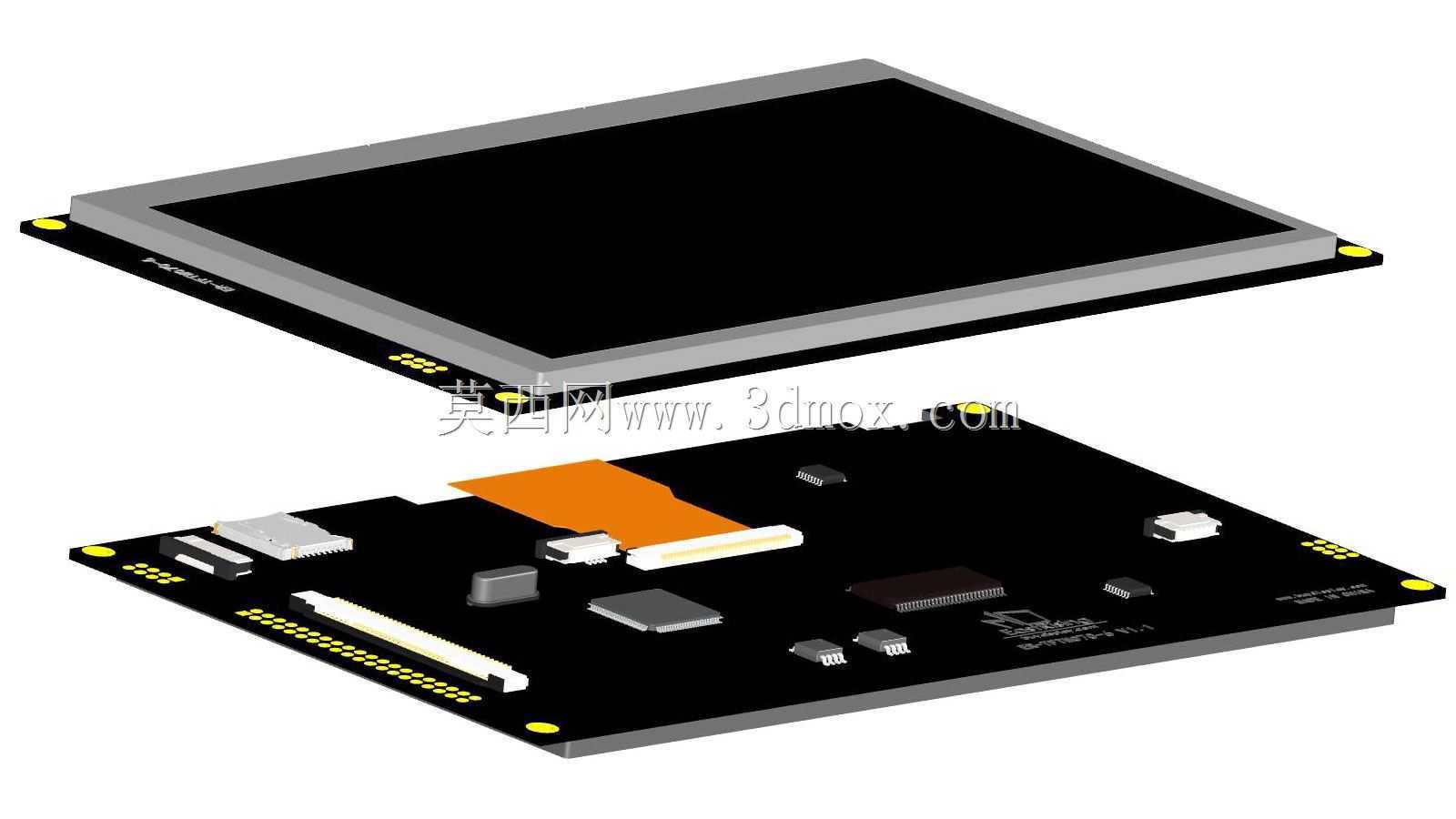

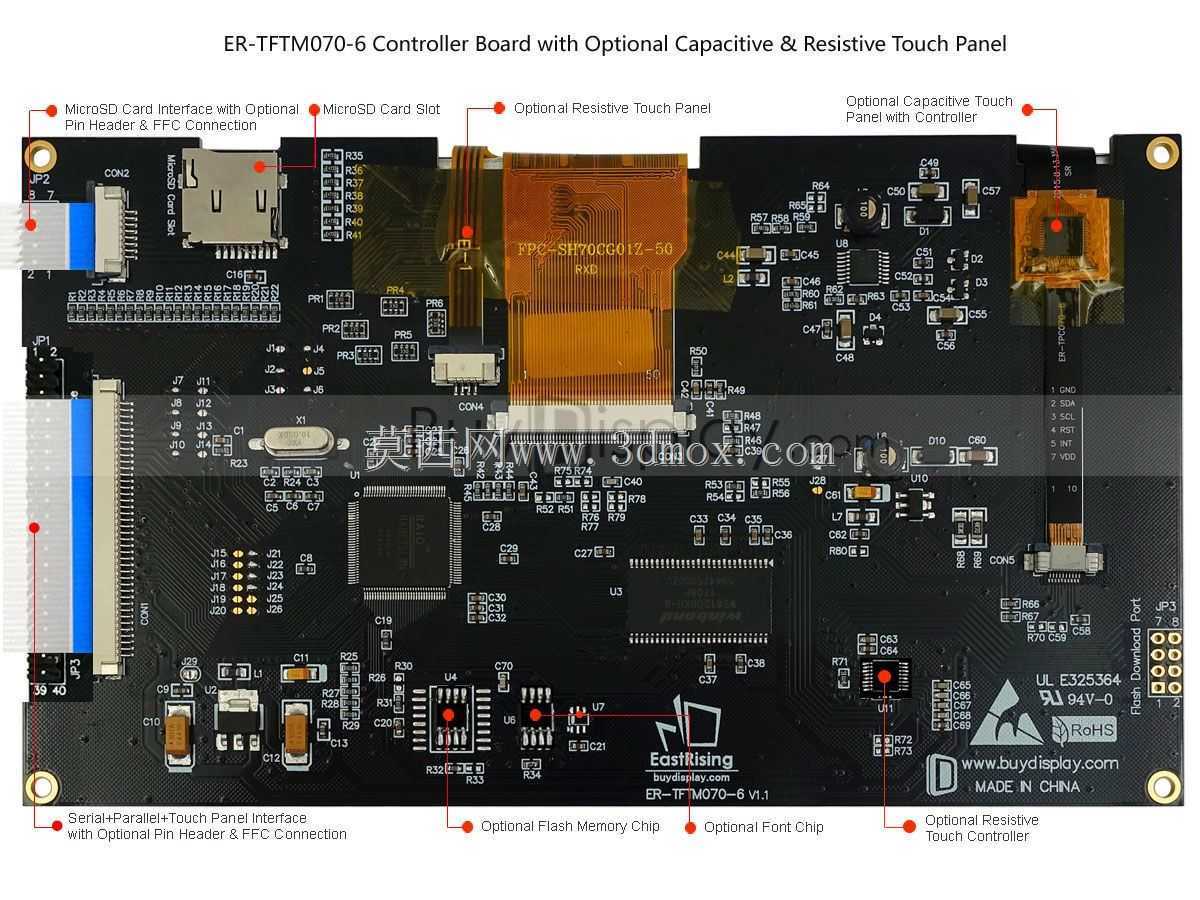

　　显示区域四周的固定孔位要和设备面壳的安装柱精准对位，安装时需要在面板与面壳之间预留0.3mm左右的缓冲泡棉间隙，避免挤压造成液晶面板漏液损坏。驱动板上的接口排布集中在板边一侧，布线时要注意给FPC排线、通讯接线留出足够的弯折空间，避免和设备内部的其他结构件产生干涉。设计思路上，这款模组采用了显示与驱动板分层堆叠的结构，通过FPC软排线完成两层之间的信号连接，既压缩了整体的厚度尺寸，也方便后期维护时单独更换故障部件，板载的元器件全部采用贴片封装，整体布局紧凑，在有限的板卡空间内集成了电源管理、信号处理、触摸控制等全部功能电路，不需要额外搭配驱动转接板就能直接和主控单元通讯。实际选型应用时，要注意匹配设备主控的通讯电平，

　　提前确认接口引脚定义，避免接线错误烧毁板卡，电容触摸的感应层贴合在显示面板表面，安装时要注意避免尖锐物体刮擦表面，同时要做好面壳开口处的防尘处理，避免粉尘进入触摸层边缘造成触摸失灵的问题。在户外便携设备中使用时，还要根据使用环境考虑增加遮光罩结构，避免强光下显示内容辨识度下降，板载的存储卡插槽要注意预留插拔操作空间，方便后期更新界面素材与字库文件时不需要拆解整个设备结构。
