9英寸带SSD1963控制器触摸显示模组

　　在嵌入式开发、小型工控终端、智能交互设备的设计选型过程中，显示触控模组的适配性往往直接决定整机的交互流畅度与结构安装效率，这款9英寸的TFT触摸显示模组，正是针对开源硬件开发场景、小型工业人机交互场景做了全维度的结构与接口适配。从实际使用场景来看，这类模组常被应用在桌面级小型智能设备的交互面板、开源硬件项目的可视化终端、小型检测设备的参数显示界面，也可作为教学实验平台的显示交互单元，适配多类主流主控芯片的驱动需求。

　　从功能特性上看，该模组搭载SSD1963显示控制器，预留6800与8080并行接口，板载集成microsd卡插槽、字库存储芯片，可直接适配arduino、8051、stm32、avr、pic等多类主流主控方案，无需额外搭建复杂的外围驱动电路，就能实现图形界面渲染、触控坐标采集、本地字库调用、存储卡资源读取等功能，触控层与显示层做了一体化贴合设计，避免了分体安装时的对位偏差问题。

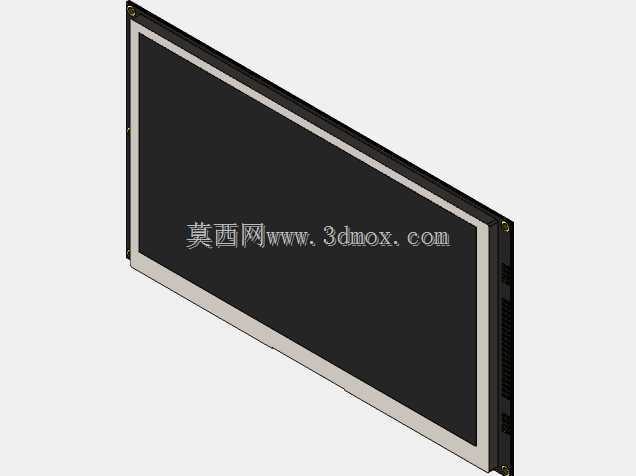

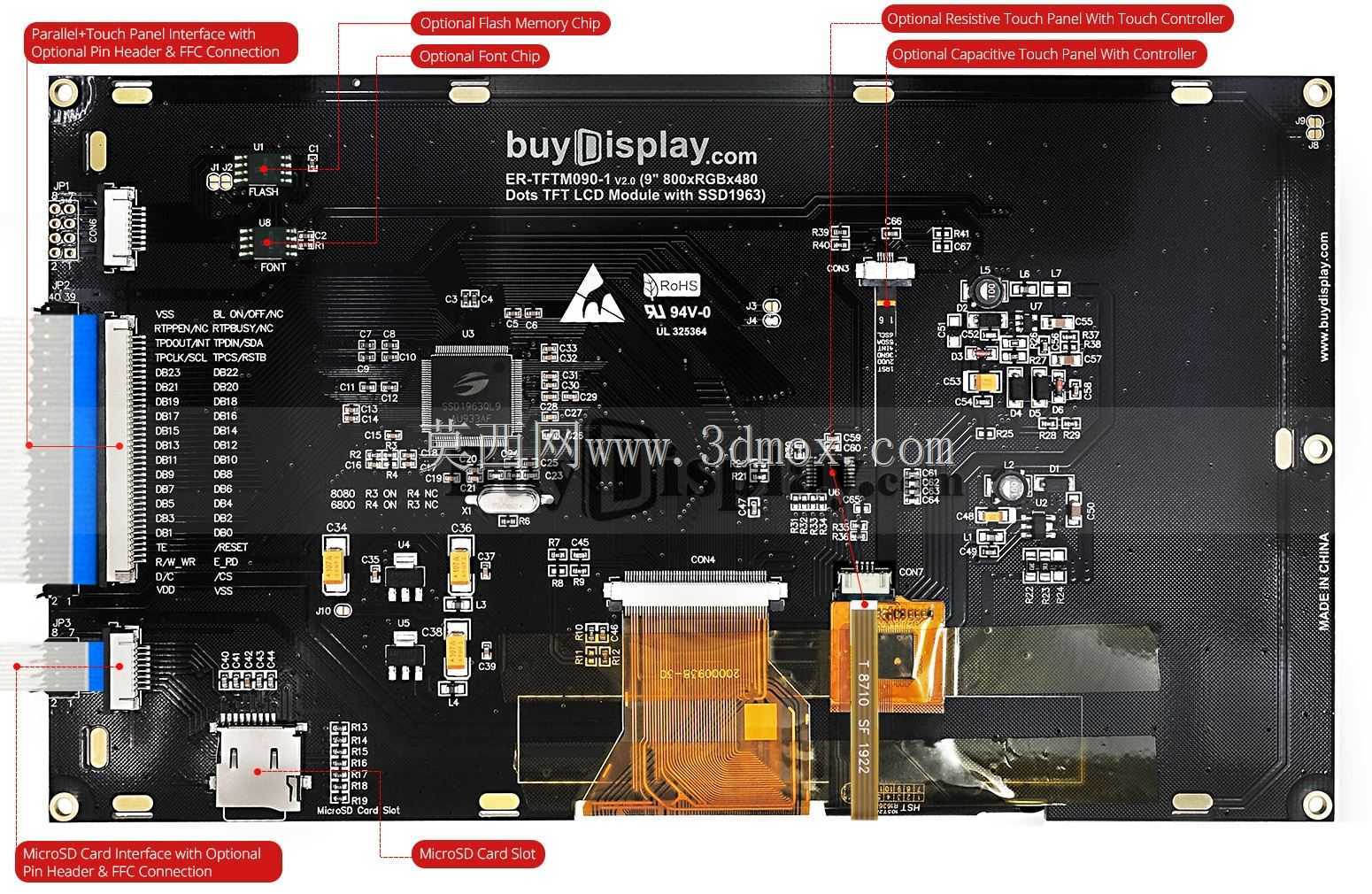

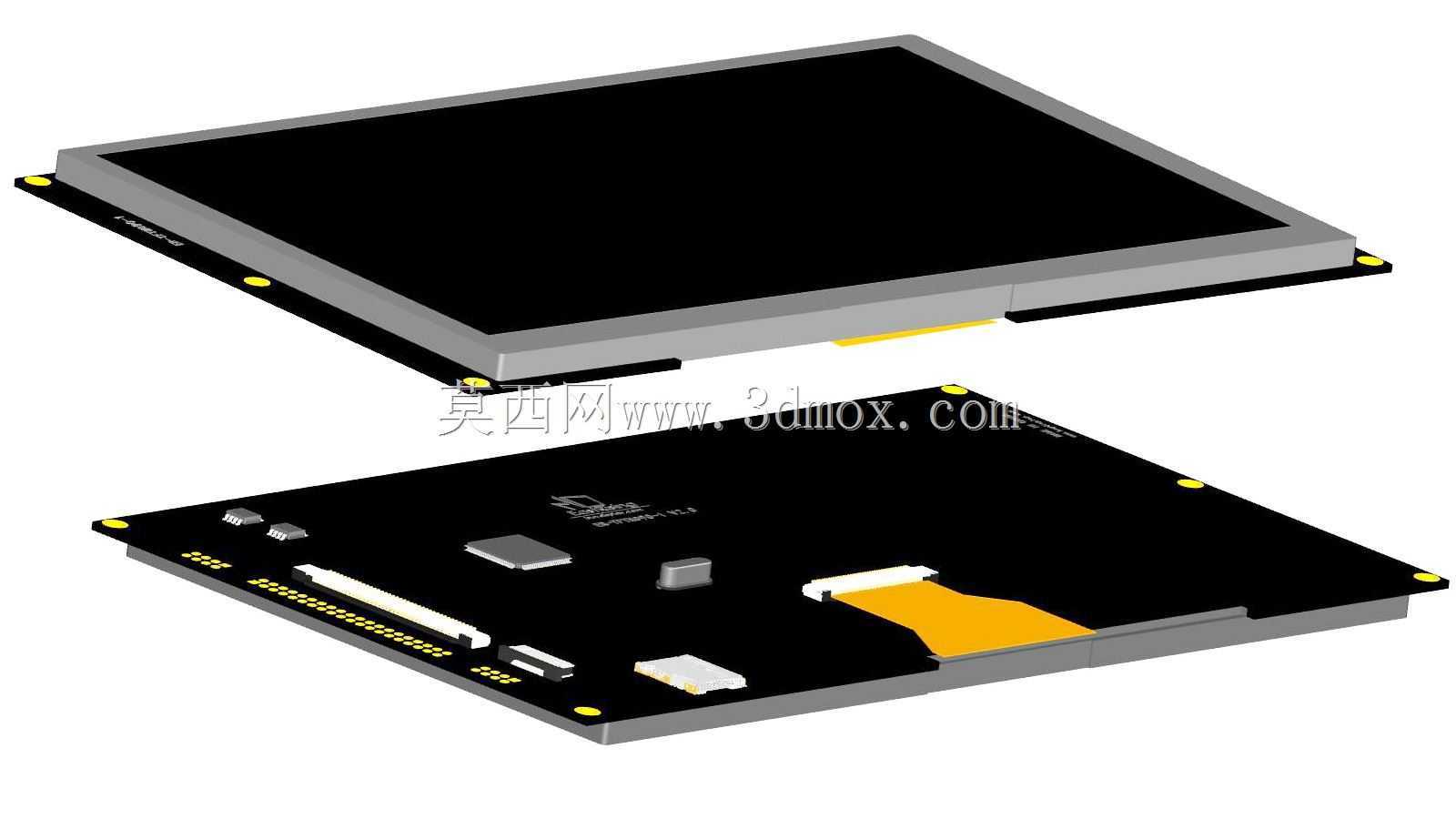

　　在结构设计思路上，建模过程完全还原实物的安装边界与接口位置：模组整体分为显示面板层与驱动背板层两部分，显示区域为9英寸有效可视范围，边框四周预留了对称的固定安装孔位，孔位间距、孔径尺寸完全匹配实物的安装规格，方便工程师在做整机结构设计时直接对位预留安装柱位置，无需反复核对安装尺寸。驱动背板上的接口位置、元件高度都做了1:1还原，包括FPC排线的出线位置、排针接口的突出高度、板载元件的最高凸起尺寸都做了精准建模，能有效避免结构设计时出现的干涉问题，比如外壳内部的避让空间设计、排线的弯折半径预留都可以直接参考模型完成。

　　从安装边界来看，模组整体厚度控制在常规嵌入式安装的适配范围内，屏幕正面的黑边宽度、背板的元件布局都做了写实还原，工程师在做外壳开孔设计时，可以直接提取模型的正面轮廓作为开孔参考，背板的元件高度参数可直接用于计算内部腔体的预留深度，触控面板的表面与边框的高度差也做了还原，方便设计前面板的贴合压边结构，保证安装后前面板与屏幕表面的平整度。这类一体化建模的显示模组，能大幅缩短结构设计阶段的配件建模周期，也能在选型阶段提前验证模组与整机结构的适配性，避免打样后出现安装干涉、接口对位不准的问题。
