8英寸带触控TFT液晶显示模块结构设计

　　在嵌入式开发、工业控制终端、小型人机交互设备的选型与结构适配工作中，显示模块的安装兼容性、接口适配性往往是结构设计阶段需要优先确认的核心要素。这款8英寸彩色TFT液晶显示模块，在设计之初就兼顾了多场景适配需求，板载预留了可选电容触控层的安装位，无需额外改动主控板结构即可实现触控功能的选配，适配不同成本、不同交互需求的项目场景。从接口配置来看，模块同时引出I2C、串行SPI以及并行接口，能够匹配不同主控芯片的通讯资源，不管是采用8051内核的低成本控制方案，还是Arduino、STM32这类主流嵌入式开发平台，都能找到对应的接线引脚，无需额外增设接口转换电路，减少了终端设备的板卡占用空间。

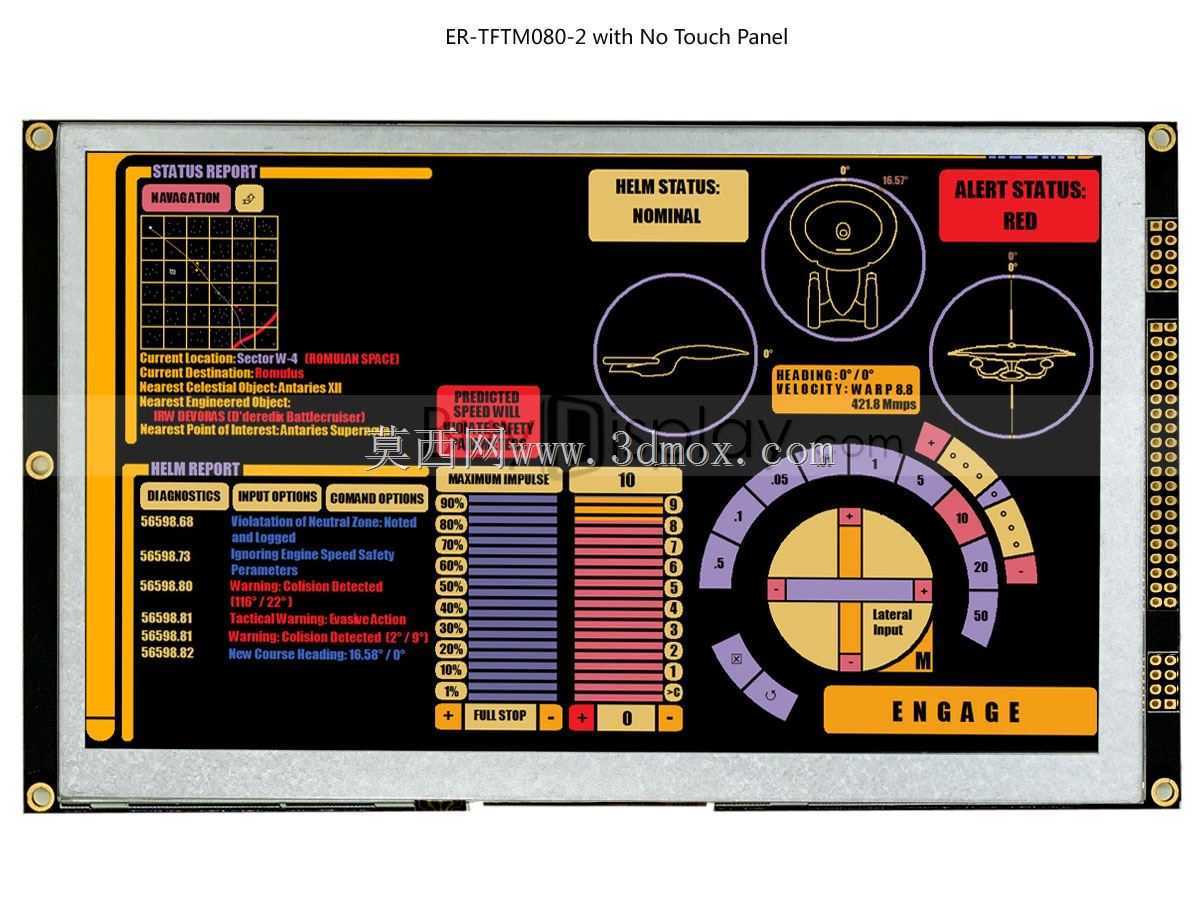

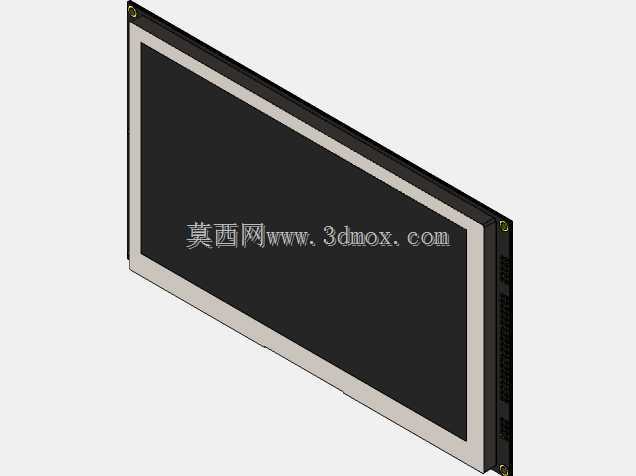

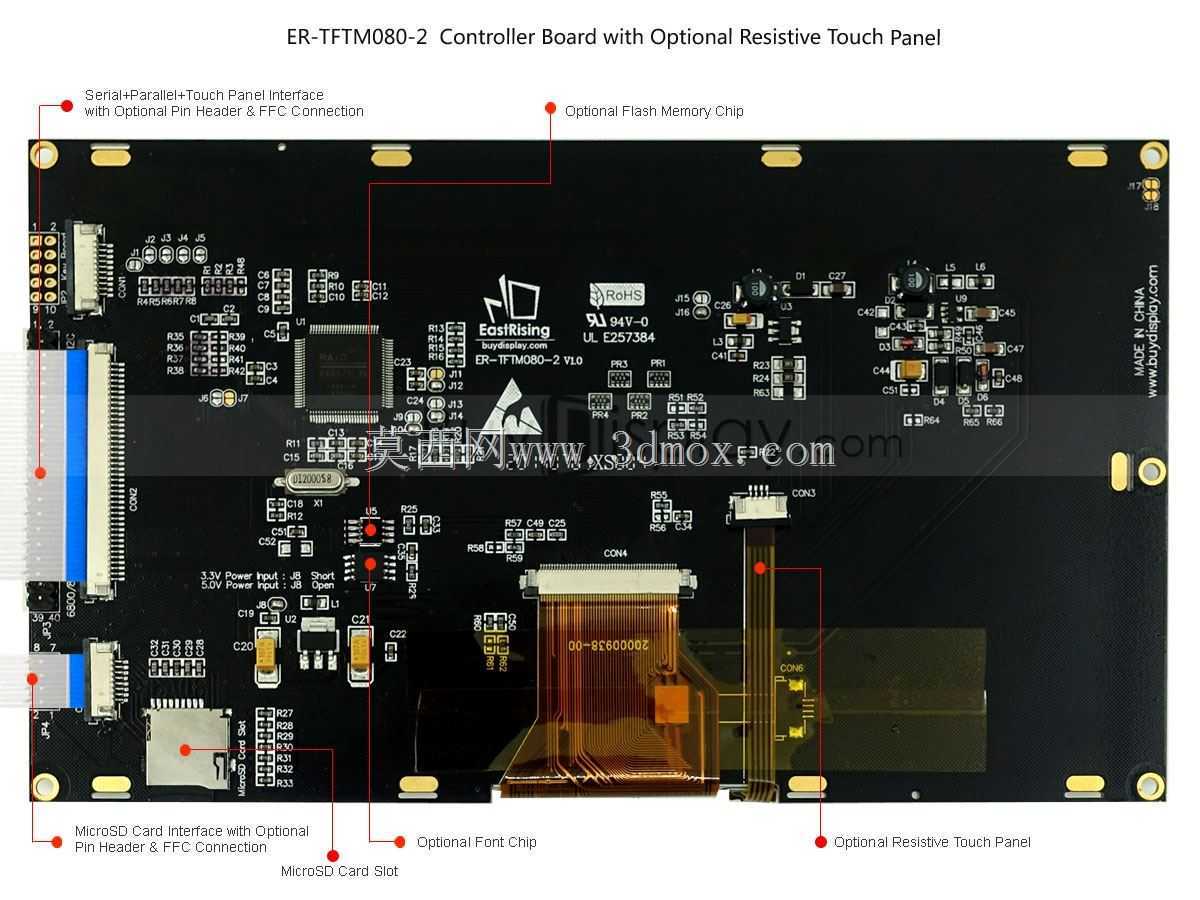

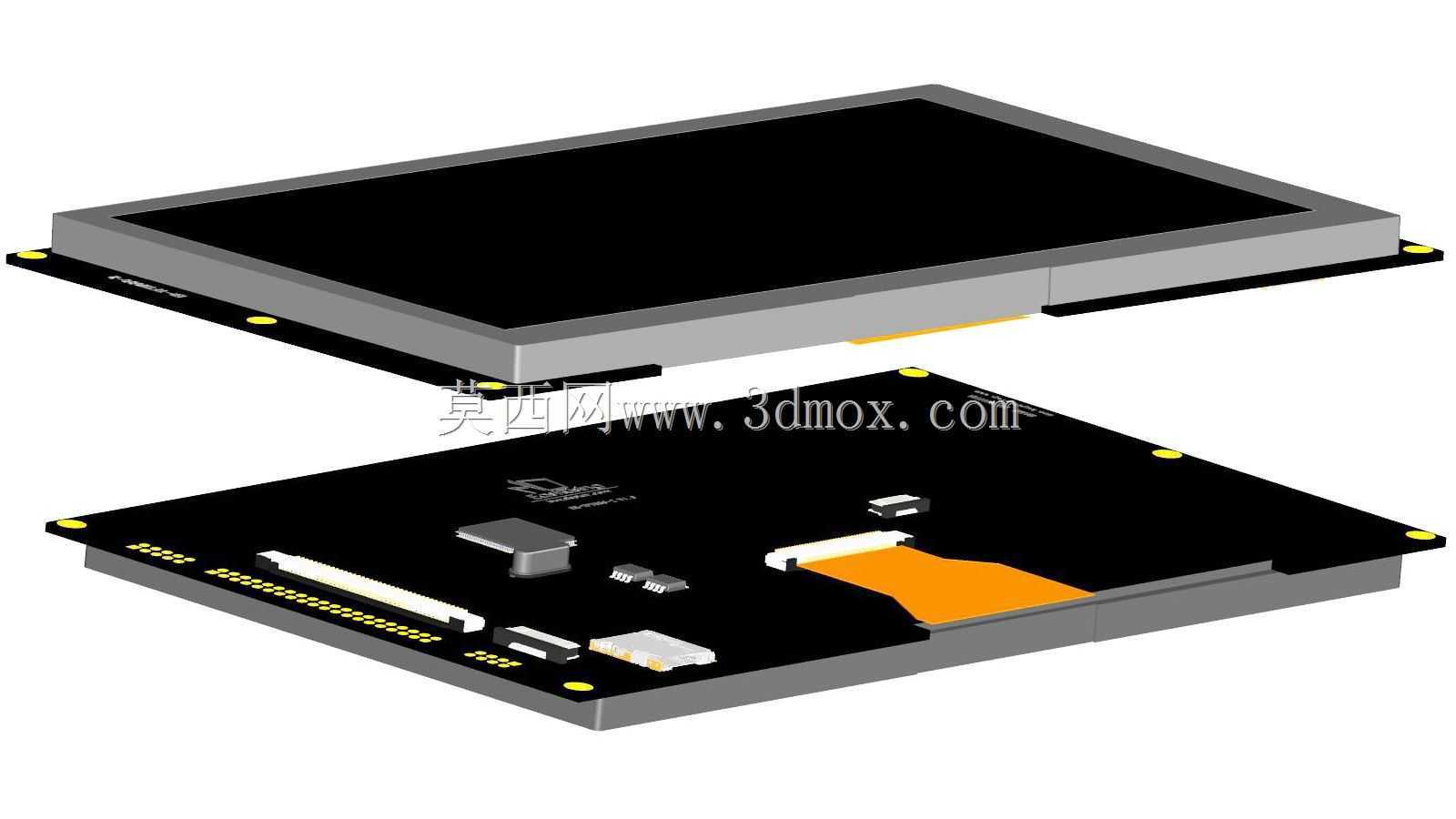

　　板载还集成了microsd卡插槽与字体闪存芯片，可直接存储字库与界面素材，降低主控芯片的内存占用压力，适合界面元素较多、需要显示多语种文字的应用场景。从结构设计维度看，模块采用显示面板与驱动背板叠层装配的结构，屏幕面板通过四周的金属边框与PCB背板固定，四角预留了标准安装孔位，安装孔的位置公差控制在±0.1mm范围内，能够直接匹配常规工业设备的面板开孔尺寸，安装时可通过螺丝直接固定在设备前面板的预留工位上，无需额外设计定制固定支架。背板上的接口排布经过优化，FPC排线座、外接引脚排针都布置在板卡的侧边区域，接线后不会与屏幕背部的金属屏蔽层产生干涉，排线弯折半径预留了足够空间，避免长期使用后排线断裂的问题。

　　模块整体厚度控制在薄型化范围内，背部元器件的最高高度不超过背板基准面5mm，对于内部安装空间局促的手持检测设备、小型桌面控制终端十分友好，设计时不需要为显示模块预留过多的纵深空间。在实际选型适配时，需要注意屏幕有效显示区域的边界与面板开孔的配合间隙，单边预留0.2mm的装配公差即可避免安装时挤压到液晶层导致的显示异常，触控层的FPC走线从屏幕侧边引出，不会占用屏幕背部的安装空间，搭配前面板的透明防护视窗时，视窗与触控表面的间隙控制在0.1mm以内即可保证触控灵敏度，同时避免灰尘进入屏幕与视窗之间的缝隙。这款模块的结构设计充分考虑了嵌入式开发场景的通用需求，接口、安装位、空间预留都符合行业常规设计规范，能够大幅缩短终端设备的显示部分结构开发周期，减少适配阶段的改模次数。
