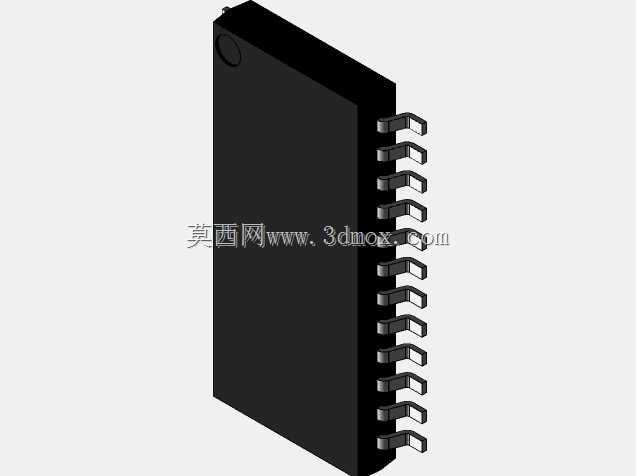

SOP-24贴片封装电子元器件三维结构

这款SOP-24贴片式封装结构，是面向表面贴装类集成电路打造的标准化物理承载结构，广泛应用在消费电子、工业控制板卡、小型智能设备的PCB电路板组装场景中，是板级电路里中小规模集成芯片最常用的封装形态之一，能够在有限的板上空间内完成24引脚信号的可靠连通，兼顾焊接便捷性与量产装配的效率需求。从实际用途来看，这类封装结构主要用于包裹保护内部的半导体晶圆裸片，将晶圆上的微细电路引脚引出到标准化的外侧引脚上，既可以隔绝外界水汽、粉尘、物理磕碰对内部芯片的损伤，也能匹配自动化SMT贴装生产线的拾取、定位、焊接流程，让芯片可以快速批量焊接到印刷电路板上，大幅降低板级电路的组装难度，同时也方便后续生产环节的检测与维修替换。在功能特性上，该封装采用双侧翼形引脚排布，引脚间距为1.0mm，整体本体尺寸控制在6.0x13.0mm区间，引脚向外延伸的弧度经过反复校准，既保证焊接时焊锡能够充分浸润引脚与PCB焊盘的接触面，形成可靠的焊点连接，也避免引脚间距过小导致的连锡短路问题；本体采用哑光黑色的环氧塑封材质成型，具备良好的绝缘性能与耐热性能，可以承受回流焊过程中的高温冲击，不会出现形变、开裂或者绝缘失效的问题。设计过程中，首先锚定了表面贴装量产的核心需求，严格遵循行业通用的SOP封装尺寸规范，对本体的边角做了微小的圆弧过渡处理，既可以减少塑封过程中的应力集中，也能避免贴装吸嘴拾取时出现打滑偏移；引脚的成型角度、伸出长度都经过公差优化，保证每一个引脚的共面度控制在极小的误差范围内，避免贴装后出现虚焊、假焊的问题；本体一端预留的定位标记结构，能够在生产装配时快速识别引脚的起始序号，防止芯片装反导致的电路烧毁问题。在安装边界上，该封装对应的PCB焊盘布局需要严格匹配引脚的间距与伸出长度，焊盘宽度、长度以及相邻焊盘的间距都要符合对应规范，同时在布局时需要在封装本体周边预留足够的维修操作空间，避免周边过高的元器件干涉芯片的贴装与后续返修；整体封装的高度较低，适合用在对板卡整体厚度有严格限制的紧凑型电子设备中，能够有效降低最终产品的整体厚度，满足便携类电子产品的轻薄化设计需求。
