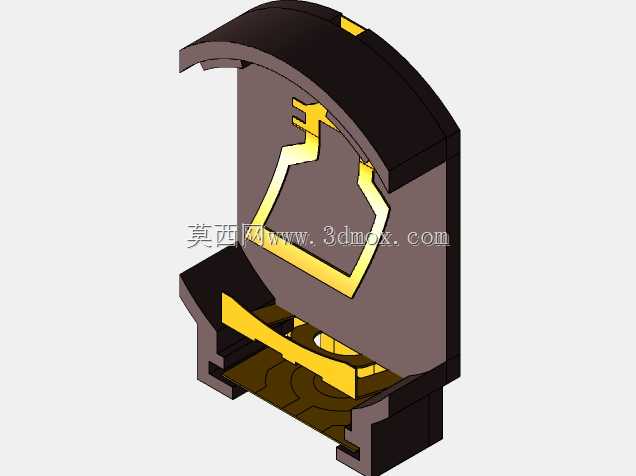

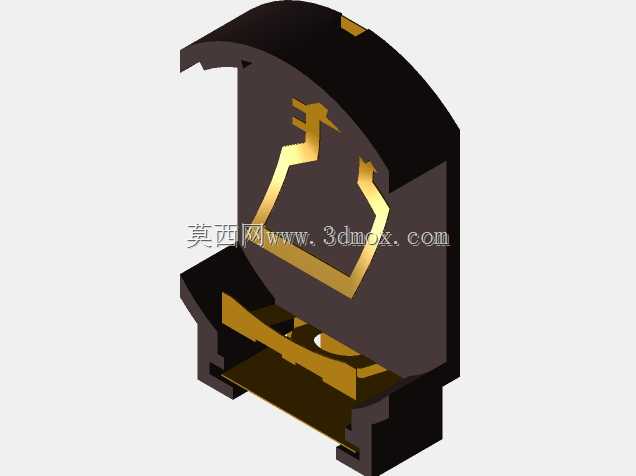

哈温CR2032纽扣电池座连接器结构设计

这款CR2032纽扣电池连接器是面向低功耗便携电子、工控主板、智能传感终端等场景开发的板载供电连接部件，核心作用是为CR2032规格纽扣电池提供稳定的机械固定与可靠的电气导通路径，保障设备在移动、轻微振动工况下的持续供电不中断，常见应用在台式机主板CMOS供电模块、家用智能门锁备用电源、工业数据采集终端记忆供电、便携医疗检测设备供电位等场景，是小功率电子设备维持时钟、存储参数的关键连接部件。

从功能特性来看，该连接器采用弹片式接触结构，正极接触弹片做了弧形适配设计，能够完全贴合CR2032纽扣电池的正极端面，负极接触端延伸至电池底部圆周位置，双触点接触设计有效降低接触电阻，避免长期使用后氧化导致的接触不良问题。外壳采用绝缘耐高温工程塑料材质，能够耐受波峰焊、回流焊的高温工况，不会在电路板焊接过程中出现形变、熔融问题，同时绝缘外壳可以隔绝电池与周边电路的意外接触，降低短路风险。

设计思路上充分考虑了板载安装的空间利用率，整体采用半包围卡扣式结构，电池安装时仅需斜向推入卡扣位即可完成固定，无需额外辅助固定件，拆卸时可通过预留的撬取位轻松取出电池，兼顾了连接可靠性与后期电池更换的便捷性。内部弹片采用高弹性铜合金材质，经过多次插拔寿命测试，能够保证数千次电池更换后依然保持足够的接触压力，不会出现弹片疲劳松弛的问题。

外形尺寸与安装边界方面，该连接器完全适配CR2032电池的20mm直径、3.2mm厚度规格，整体安装高度控制在4mm以内，不会过度占用PCB板的垂直空间，焊盘位置采用标准贴片式引脚设计，引脚间距符合通用SMT贴装工艺要求，能够适配绝大多数自动化贴片机的生产流程，无需定制特殊治具即可完成批量焊接。外壳侧边做了导向斜角设计，在电池安装时能够自动引导电池滑入正确接触位置，降低人工组装时的对位难度，同时半包围结构在保证固定强度的前提下，尽可能缩减了整体占用的PCB板面积，为板上其他元器件预留出更多布局空间。
