TinyRTC1307实时时钟电路板结构设计

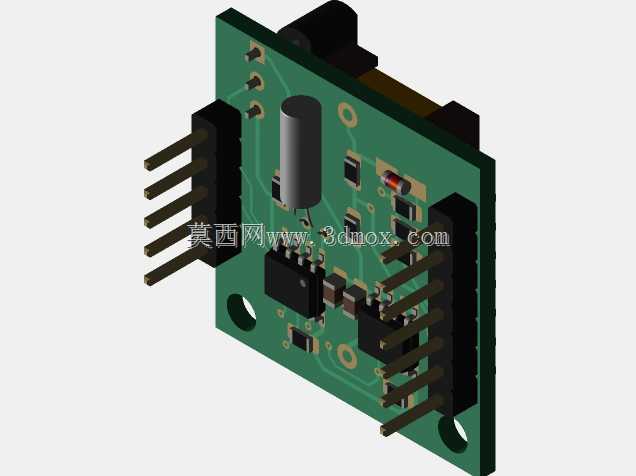

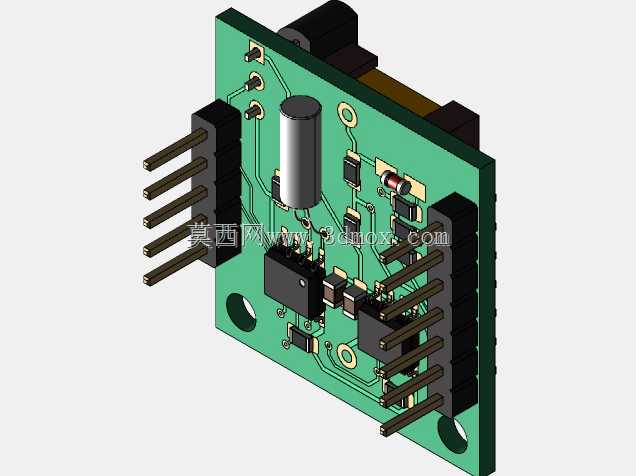

这款实时时钟模块是面向嵌入式电子开发、小型智能设备计时场景设计的功能型电子组件，核心作用是为各类脱离主电源供电的电子设备提供持续、精准的时间基准，在智能家电控制面板、户外环境监测终端、小型物联网采集节点、学生电子竞赛作品、工业小型传感单元等场景中都有广泛应用，能够在主设备断电的状态下依靠备用储能元件持续走时，避免设备重启后出现时间数据丢失、时序逻辑错乱的问题。模块整体采用标准双层印刷电路板作为承载基底，板面布局遵循信号路径最短、强弱电区域分离的设计思路，核心计时芯片布置在板件中心区域，外围匹配精度匹配的晶振元件、滤波电容、限流电阻与储能电容，晶振紧邻计时芯片的时钟信号引脚布置，尽可能缩短高频时钟信号的走线长度，减少外部电磁干扰对走时精度的影响，板边两侧布置标准间距的排针接口，分别对应电源输入、I2C通讯信号、中断输出等功能引脚，能够直接兼容市面主流的开源硬件开发板接口，无需额外转接即可完成插接使用。板体四角预留标准尺寸的安装定位孔，既可以通过排针直接焊接堆叠在其他功能电路板上，也可以通过铜柱配合螺丝完成独立固定，安装边界适配多数小型电子设备的内部腔体空间，板体边缘做了圆角处理，避免安装过程中板边毛刺划伤操作人员或是剐蹭其他线路造成短路。模块的储能元件采用直插式圆柱电容布置在板面上部区域，在外部主电源供电时自动完成储能，外部电源断开后自动切换为电容供电维持时钟运行，无需定期更换电池，降低后期维护成本。板上的所有贴片元件都采用工业化贴装标准布局，焊盘尺寸匹配常规回流焊工艺要求，既适合小批量手工焊接调试，也能够适配规模化SMT产线的批量生产需求，整体板面走线清晰，功能分区明确，在有限的板件空间内完成了所有功能元件的合理排布，兼顾了使用便利性、运行稳定性与生产适配性。
