内燃机传动连杆结构设计与装配

连杆作为内燃机曲柄连杆机构的核心传动部件，主要承担活塞与曲轴之间的动力传递作用，将活塞承受的燃气爆发压力传导至曲轴，把活塞的往复直线运动转化为曲轴的旋转运动，为整机输出持续扭矩，广泛应用于车用发动机、通用汽油机、小型柴油机、空压机等需要往复运动转旋转运动的动力设备中，是动力系统中承受交变冲击载荷的关键受力构件。

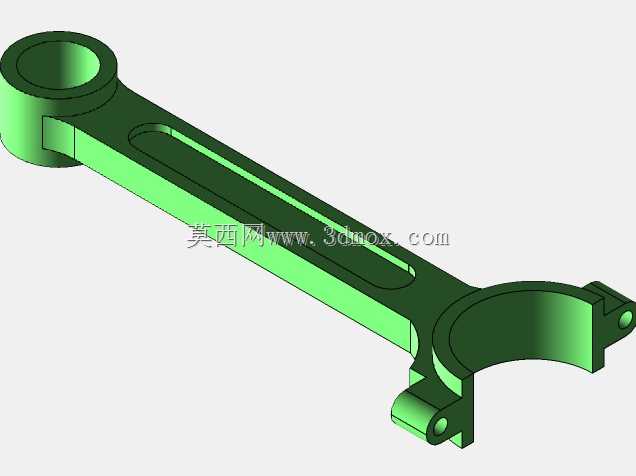

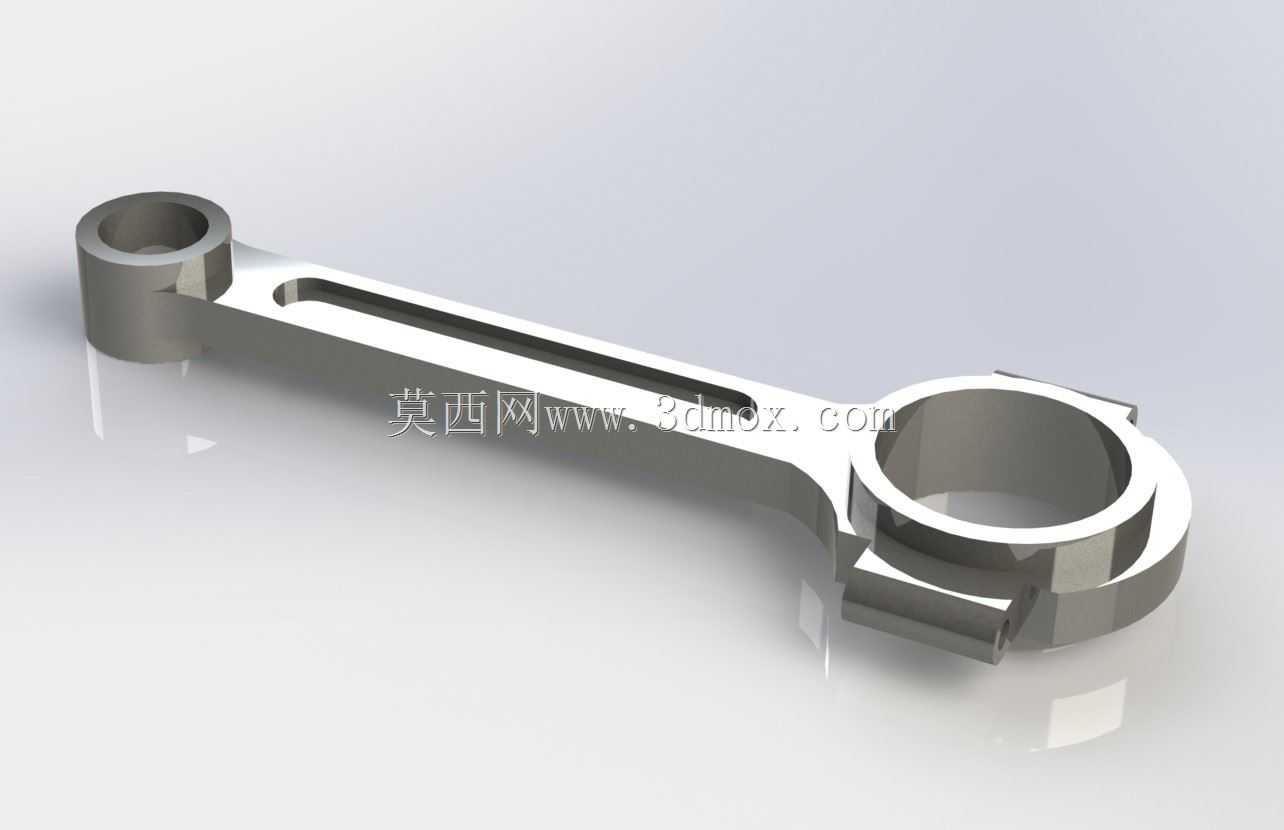

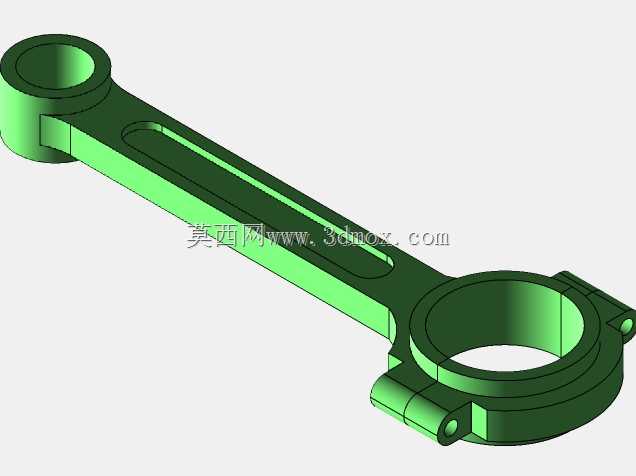

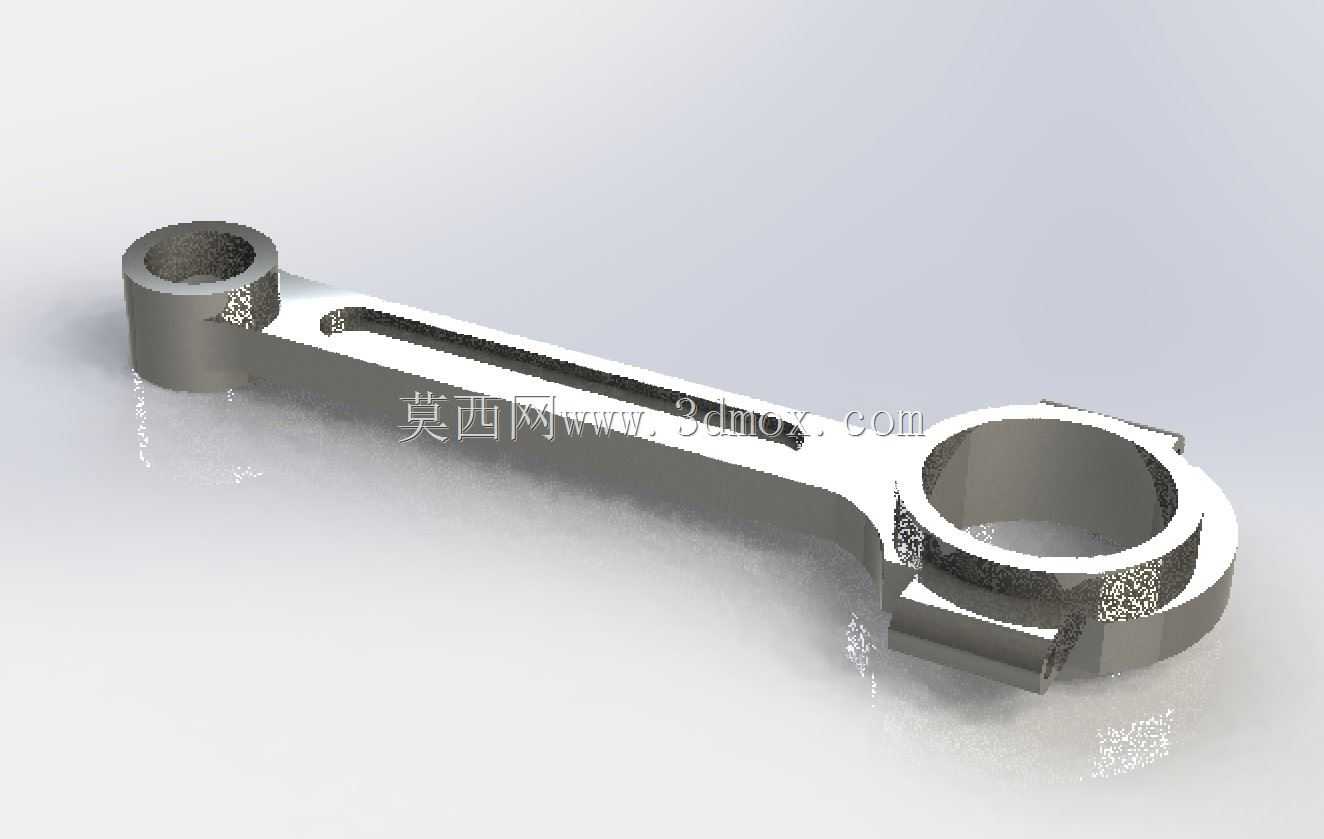

本次设计的连杆整体采用长杆式结构，杆身设置长条形减重工艺槽，在保证结构刚性的前提下有效降低自身重量，减少往复运动过程中的惯性力损耗，大小端分别对应活塞销与曲轴连杆轴颈的安装位：小端为整圆环形结构，用于穿装活塞销实现与活塞组件的铰接，大端为分体式剖分结构，配套轴瓦安装位，可通过螺栓紧固实现与曲轴连杆轴颈的可靠连接，剖分面设置定位结构避免装配错位。

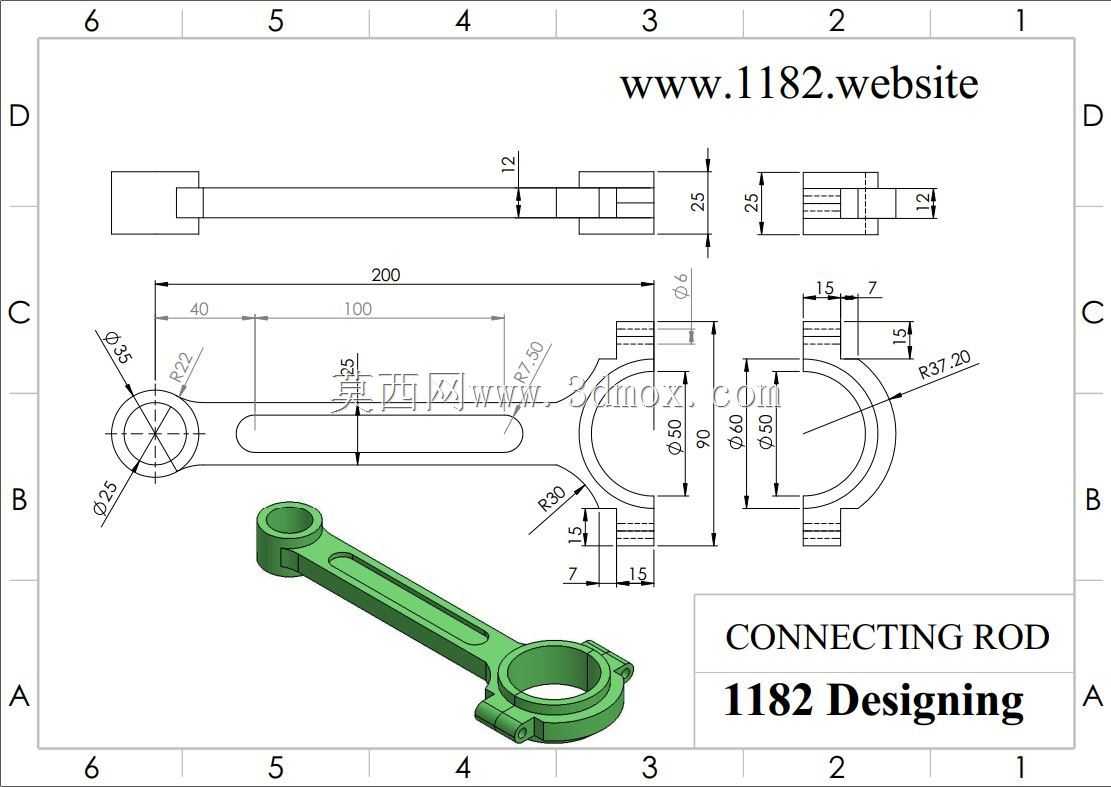

设计过程中重点校核了杆身的抗弯、抗扭截面系数，结合交变载荷下的疲劳强度要求，对大小端过渡圆角、杆身与端部的衔接位置做了圆弧过渡处理，避免应力集中导致的部件断裂失效。整体安装边界尺寸控制严格，总长度为200mm，小端中心距杆身定位面尺寸为40mm，大端外圆最大半径为50mm，大端安装座厚度为25mm，小端安装座厚度为12mm，大小端中心距为100mm，能够适配对应缸径的内燃机安装空间，无需额外改动缸体、活塞的原有安装结构即可完成装配。

在功能特性上，该连杆可承受最高数十吨的瞬时爆发压力，杆身截面采用工字形优化设计，兼顾轻量化与结构强度，大小端的润滑油道预留位置可保障运动副的持续润滑，降低运行过程中的磨损量，适配高转速工况下的长期稳定运行，装配过程中大小端的同轴度、杆身直线度公差均控制在精密级范围内，可有效减少运行过程中的偏磨、异响问题，提升动力系统的整体运行寿命。
