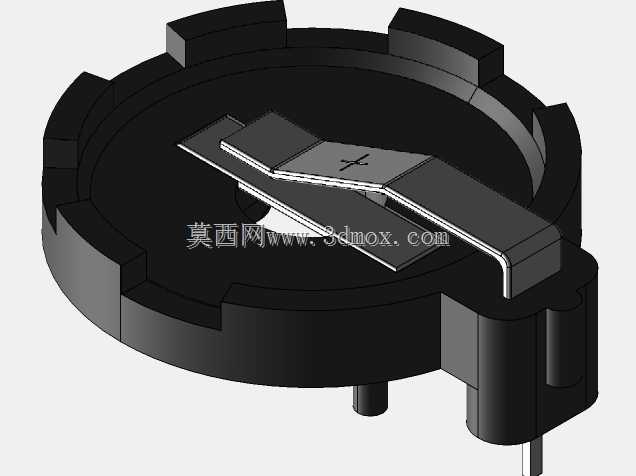

带弹片接触结构的圆形PCB组件基座

该结构是小型电子设备内部用于承载PCB板并实现电路导通接触的核心安装组件，主要应用于便携式消费电子、小型工控传感模块、车载低功耗电子单元等需要紧凑安装空间与稳定导电接触的场景，可在有限的设备内部腔体中完成PCB的定位固定与电路弹性连接，替代传统焊接导线的连接方式，提升装配效率与接触可靠性。组件整体采用圆形盘状基座设计，外围侧壁均匀分布多道定位凸台，可直接卡入设备预设的圆形安装腔体内，无需额外螺丝固定即可实现周向防转与轴向限位，适配的安装腔体直径与基座外径保持小间隙配合，单边间隙控制在0.1mm以内，既保证装配顺畅，又避免使用过程中出现晃动偏移。基座中心区域设置的折弯金属弹片是核心功能部件，弹片采用高弹性导电合金材料冲压成型，表面做镀锡防氧化处理，自由状态下弹片接触端高出基座承载平面0.8mm，当PCB板压装到位后，弹片产生弹性形变，以稳定的接触压力抵接PCB板对应的导电焊盘，实现电源或信号的稳定导通，弹片的折弯角度经过反复校核，在1000次插拔循环后仍能保持足够的接触压力，不会出现应力松弛导致的接触不良问题。基座侧边延伸出的定位柱与卡扣结构，可对PCB板的安装角度进行精准限定，避免PCB装反导致的电路接反问题，基座底部预留的走线槽可容纳少量外接导线，不会在压装PCB时挤压导线造成绝缘层破损。整个结构的设计思路围绕无螺丝快速装配、稳定弹性接触、紧凑空间利用三个核心方向展开，所有棱角均做R0.2mm的圆角处理，避免装配过程中划伤PCB板或操作人员手部，整体高度控制在12mm以内，可适配厚度1.6mm的标准PCB板安装，完全满足小型电子设备内部的薄型化安装需求，在批量生产时可采用基座注塑与弹片自动铆接的工艺，大幅降低单件装配成本，同时保证产品一致性。
