SMD贴片式电解电容器三维结构设计

这款贴片式电解电容器是面向表面贴装工艺设计的无源电子元件，主要应用于高密度印刷电路板组装场景，覆盖消费电子、工业控制板卡、汽车电子模块、通信终端设备等多个领域的电路设计需求，承担电源滤波、信号耦合、能量存储、电压退耦等核心电路功能，是紧凑型电子设备中不可或缺的基础元器件。

从实际使用场景来看，该款电容适配回流焊、波峰焊等主流SMT自动化贴装产线，无需人工插件工序，能够大幅提升电路板组装效率，同时缩小整机电路的占用空间，适配当下电子产品轻薄化、小型化的设计趋势。相比传统直插式电解电容，其贴装结构能够降低引脚寄生电感，在高频滤波场景下具备更优异的电路表现，同时抗震性能更强，适合车载、工业便携设备等存在振动工况的使用环境。

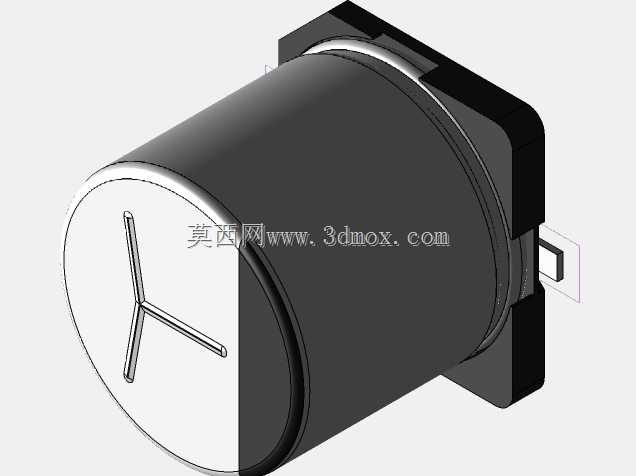

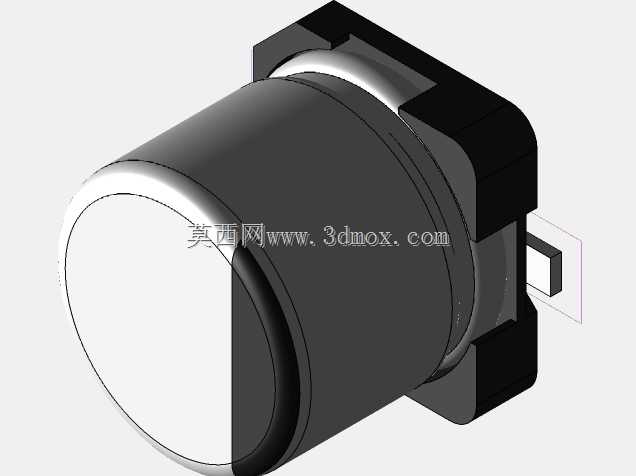

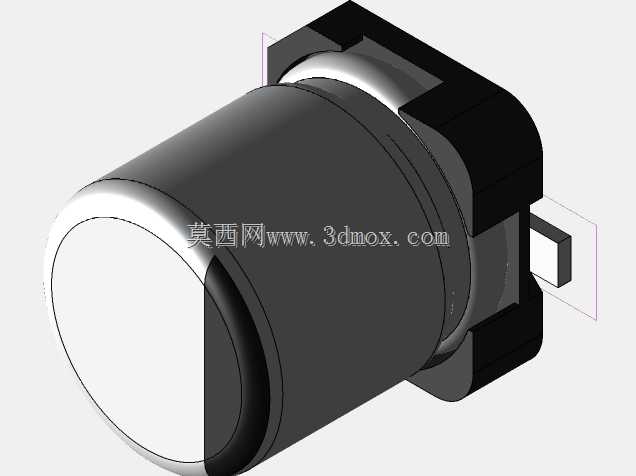

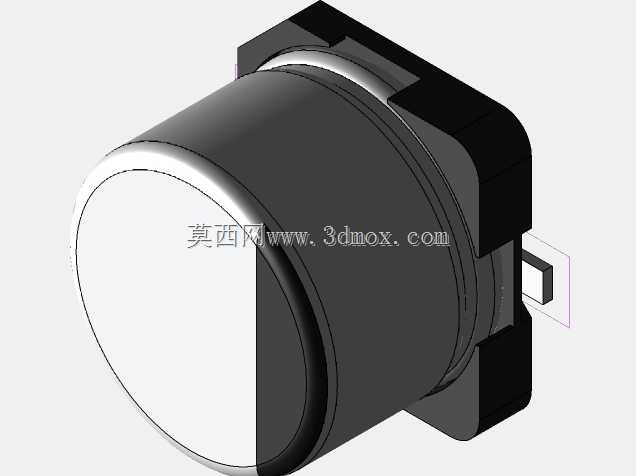

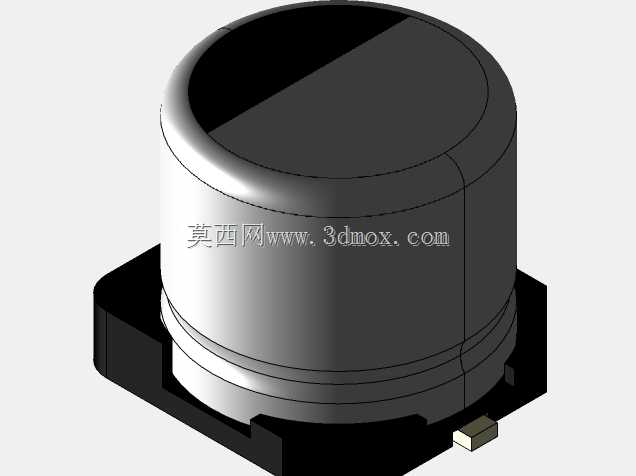

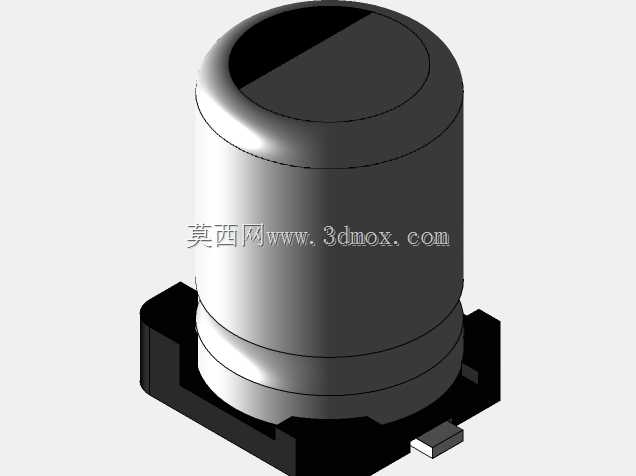

产品功能特性上，该结构采用圆柱形铝壳封装搭配方形贴片底座的组合设计，外壳采用密封结构设计，能够隔绝外界水汽、粉尘侵入，保障电解液稳定性，延长元件使用寿命。端面的极性标识采用凸起式结构设计，既可以在视觉上区分正负极，也能够在贴装过程中通过视觉识别设备快速校验元件方向，减少贴装反向的工艺不良。底部引出的扁平焊片与底座齐平，能够保证焊接时与PCB焊盘充分接触，提升焊接可靠性，避免虚焊、脱焊问题。

设计思路层面，整体结构围绕SMT贴装的工艺要求展开，底座的方形轮廓能够为元件提供稳定的支撑，在高速贴装吸嘴拾取过程中不会出现偏移、翻转问题，圆柱主体的尺寸公差控制严格，能够适配不同规格的供料器编带包装。外壳与底座的连接采用卷边密封工艺，在三维结构中预留了足够的工艺余量，既保证密封强度，也不会额外增加元件的整体高度。

外形尺寸与安装边界方面，该模型严格遵循行业通用的贴片电解电容封装尺寸规范，圆柱主体直径、整体高度、底座长宽尺寸、焊片伸出长度均匹配标准焊盘设计，工程师在进行PCB Layout时可以直接调用该模型进行布局校验，检查元件与周边器件的安全间距，确认与结构外壳的高度间隙，避免出现组装干涉问题。焊片的位置与宽度符合标准焊接要求，能够保证焊锡爬升高度符合IPC焊接标准，保障长期使用的连接可靠性。
