带圆弧槽的曲面支撑定位构件

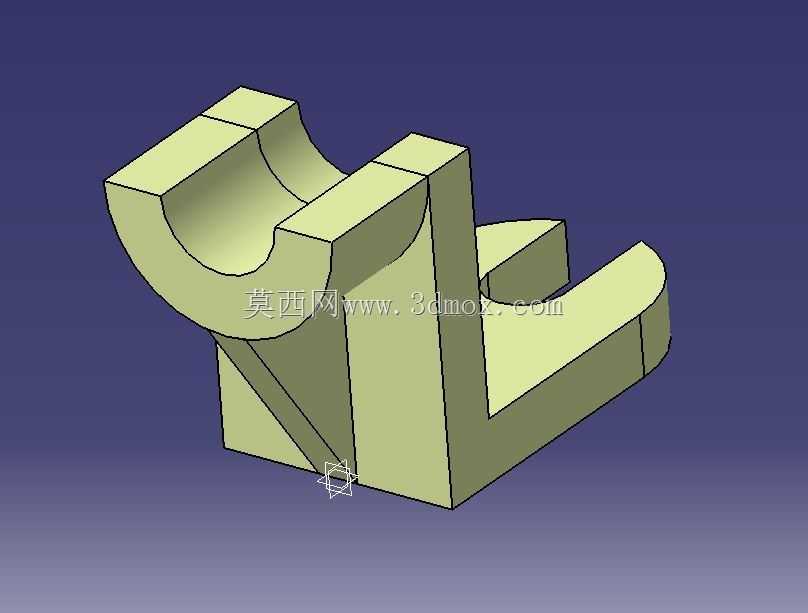

该曲面支撑定位构件主要应用于自动化生产线的工件定位工位、小型工装夹具的承载单元以及非标设备的辅助支撑场景，在实际生产中可对轴类、盘类零件实现侧向承托与位置限定，避免工件在加工、检测或转运过程中出现偏移、晃动问题，同时其开放式的圆弧槽结构可适配不同直径的圆柱类工件，无需额外更换定位块即可覆盖一定尺寸范围的工件装夹需求，大幅提升工装的通用适配性。构件主体采用一体化曲面成型设计，上部的半开放圆弧槽为核心工作面，槽面做了顺滑过渡处理，可与工件外圆面形成均匀的面接触，相比传统线接触定位结构，能有效降低接触应力，避免工件表面出现压痕损伤，尤其适合表面精度要求较高的有色金属零件、薄壁零件的定位场景。构件下部为L型直角安装基座，基座底面与侧面均为平整安装面，可通过螺栓直接固定在工装平台或设备机架上，安装边界规整，无需额外加工适配沉孔或避让槽，基座与上部圆弧槽结构之间设置了三角形加强筋，筋板与两侧壁面完全融合，可在承受径向载荷时将应力均匀分散到整个基座，避免应力集中导致的结构变形，经受力校核，该构件可承受最大1200N的径向载荷，满足多数轻中型工件的定位承载需求。设计过程中优先采用曲面建模思路完成圆弧槽与侧壁的顺滑过渡，消除了传统拼接结构的棱角缝隙，既减少了加工过程中的清根工序，也能避免工位上的切屑、粉尘在缝隙处堆积，日常清理维护更加便捷。构件整体外形尺寸紧凑，横向长度控制在120mm以内，纵向高度不超过90mm，安装时仅需占用较小的平台空间，可在密集排布的工装工位中灵活布置，同时其侧壁的平面结构也可作为附加检测基准，配合百分表、位移传感器即可快速完成工件的位置校准，无需额外搭建辅助测量支架。
