双环连接式曲面传动连杆结构设计

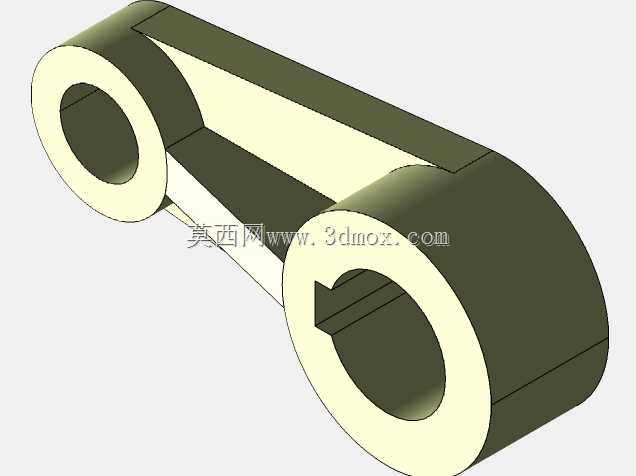

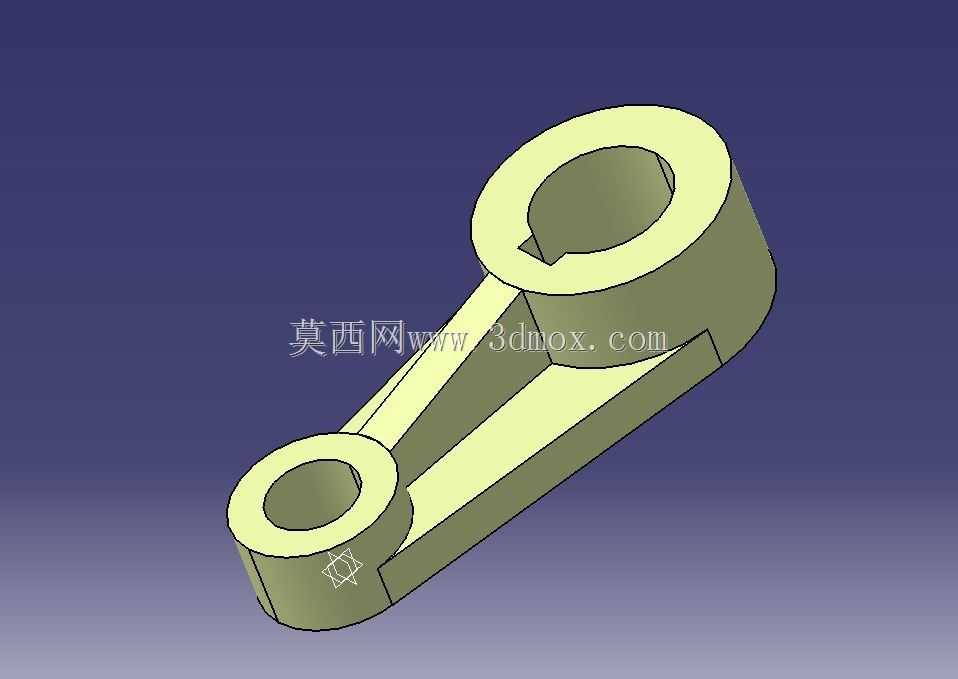

这款双环连接式曲面连杆构件，是机械传动系统中承担动力传递、运动轨迹约束的核心连接件，广泛适配于中小型动力传输场景，常见于轻工自动化设备的往复运动机构、小型内燃机的气门传动组、农用机械的操作联动结构中，可在两个具有固定轴距的旋转部件之间实现稳定的扭矩传递，将主动端的旋转运动转化为从动端的同步摆动或旋转动作，避免传动过程中出现运动卡滞、动力损耗过大的问题。从功能特性来看，该构件采用两端同轴环体搭配中间连接臂的整体式结构，两端的环形安装位分别对应主动轴与从动轴的装配需求，环体内壁预留的键槽结构可与轴端的平键紧密配合，传递扭矩时不会出现轴与连杆之间的相对滑动，保障动力传输的同步精度。中间连接臂采用曲面过渡的流线型设计，相较于传统直臂式连杆，在相同的材料用量下可提升30%以上的抗扭、抗弯强度，能够承受交变载荷下的长期冲击，减少长期运行过程中臂身出现应力开裂的风险。设计过程中优先考虑了安装边界的适配性，两端环体的外径、内径尺寸经过精准匹配，既保证环体自身的结构强度，又不会在旋转过程中与周边的机架、护罩等部件发生运动干涉，中间臂身的宽度与厚度经过受力仿真优化，在满足强度要求的前提下尽可能降低构件自身重量，减少传动过程中的惯性损耗，提升整套传动机构的响应速度。曲面过渡的设计同时优化了构件的应力分布，在两端环体与臂身的连接位置采用大圆角曲面衔接，消除了传统直角连接带来的应力集中问题，即使在频繁启停、正反转切换的工况下，连接位置也不会出现疲劳损伤。构件的整体外形规整，安装时仅需将两端环体分别套入对应轴端，装入平键后加装轴向限位挡圈即可完成装配，无需额外的复杂调整步骤，可大幅降低现场安装与后期维护的操作难度，适配各类对安装效率、运行稳定性有较高要求的传动场景。
