偏心结构凸轮轴机械传动构件

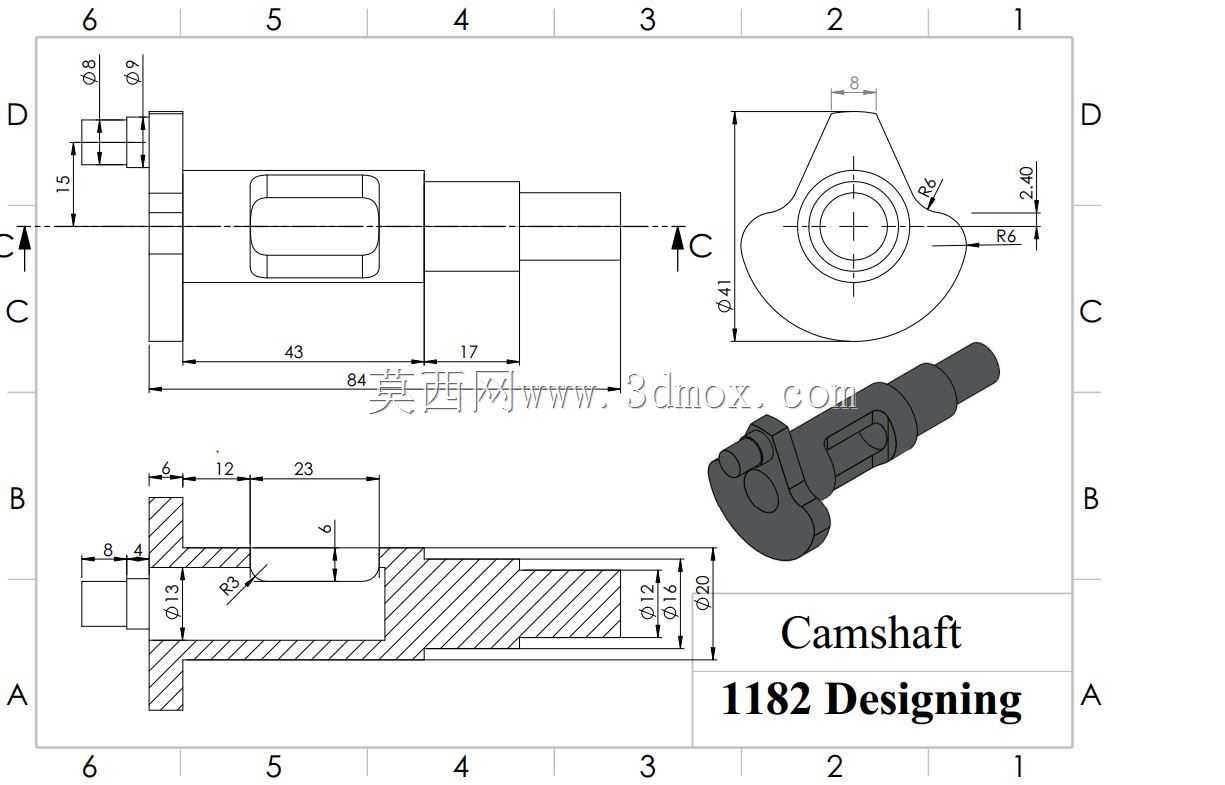

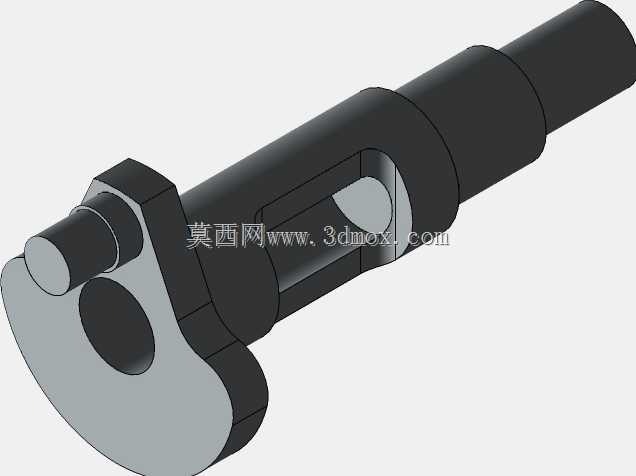

凸轮轴作为内燃动力设备与自动化传动系统中的核心执行构件，广泛应用于乘用车发动机、小型通用动力机组、轻工自动化凸轮进给机构、纺织机械往复驱动单元等场景，核心作用是将输入的旋转运动转化为预设规律的往复直线运动或摆动动作，精准控制气门开闭时序、工装进给行程、执行件动作周期，是保障设备动力输出平顺性、动作执行精度的关键零件。这款凸轮轴采用一体式集成化设计思路，将驱动凸轮轮廓与支撑轴段、动力连接端整合为单一整体结构，省去了分体装配带来的同轴度误差与连接松动风险，整体结构紧凑刚性充足，能够承受高频往复冲击载荷，适配高转速连续运转的工作工况。从结构设计来看，轴段采用阶梯轴布局，不同直径的轴段分别对应支撑轴承安装位、传动扭矩传递位、轴向定位限位面，各轴段的直径差形成的轴肩可直接作为安装定位基准，无需额外加装定位套环，简化了装配流程。端部的动力连接段设置有扁方结构，可与传动齿轮或同步带轮的对应卡槽配合，传递扭矩时不会出现周向打滑，保障动力输入的稳定性。凸轮轮廓采用偏心圆弧过渡设计，型面经过平滑修形，工作段与回程段的曲率变化平缓，能够有效降低从动件接触时的冲击载荷，减少运行过程中的噪音与接触磨损，延长构件整体使用寿命。从安装边界尺寸来看，轴段总长度控制在紧凑区间内，最大外轮廓为凸轮的偏心回转直径，各安装轴段的直径公差、同轴度公差均按照通用机械传动件的精度要求设计，支撑轴段的表面粗糙度适配滚动轴承的压装要求，轴向各段的长度尺寸可直接匹配常规机型的安装腔体空间，安装时无需对配套腔体做额外改造即可完成适配。轴身内部设置的减重孔道在不降低整体结构刚性的前提下，有效降低了构件自身重量，减少了高速旋转时的转动惯量，降低了驱动端的动力损耗，同时也为润滑油路预留了布设空间，可配合设备的润滑系统实现凸轮型面与支撑轴颈的持续润滑，进一步提升长期运行的可靠性。
