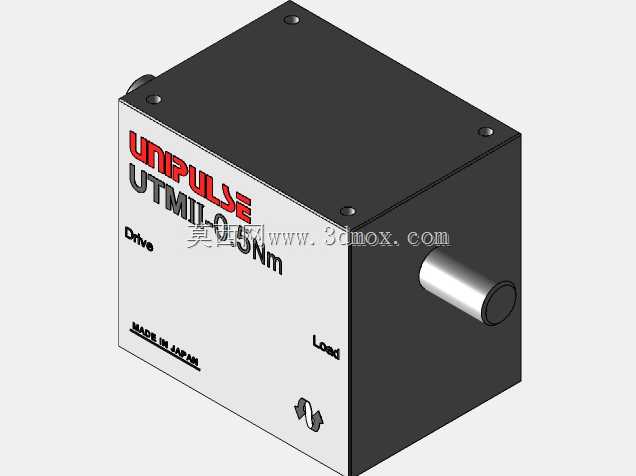

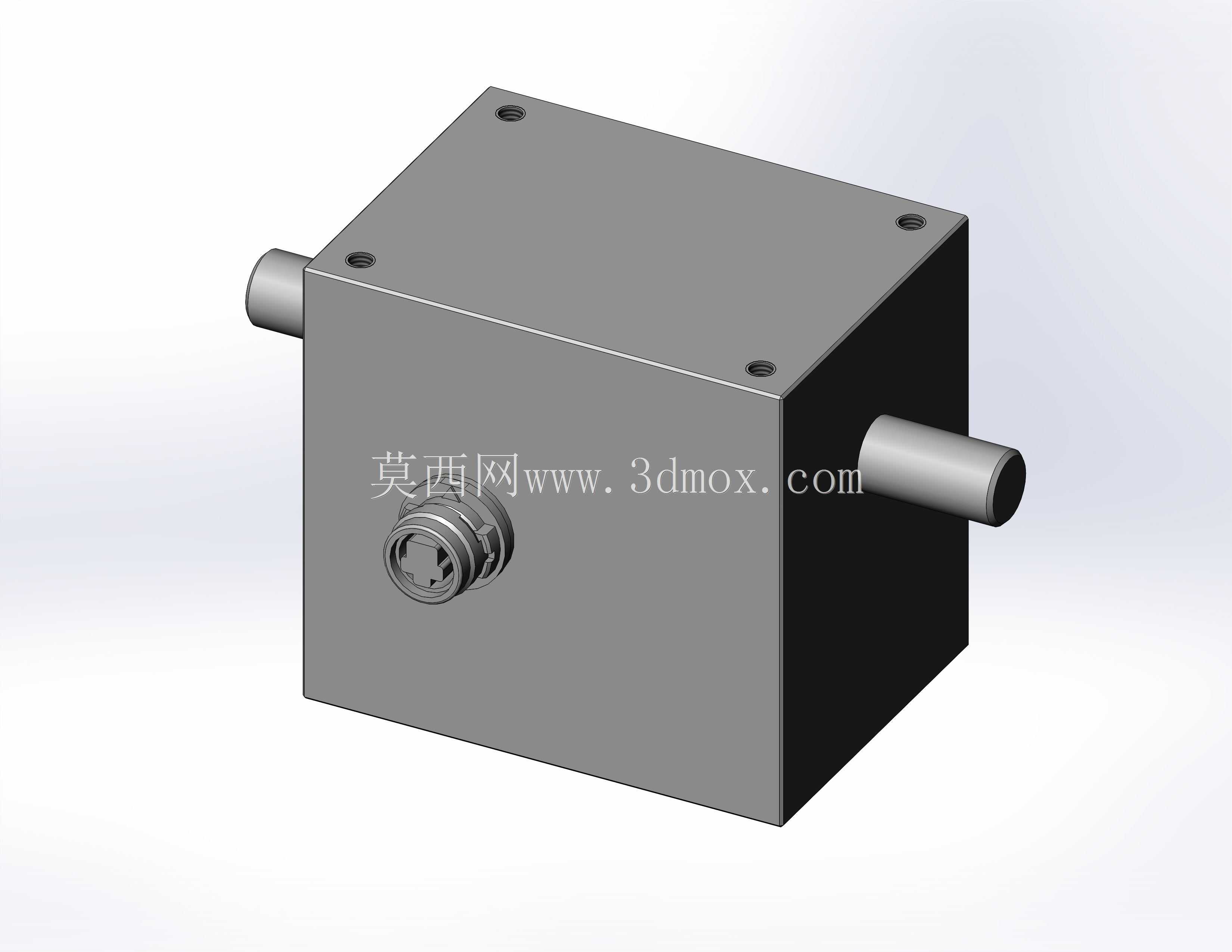

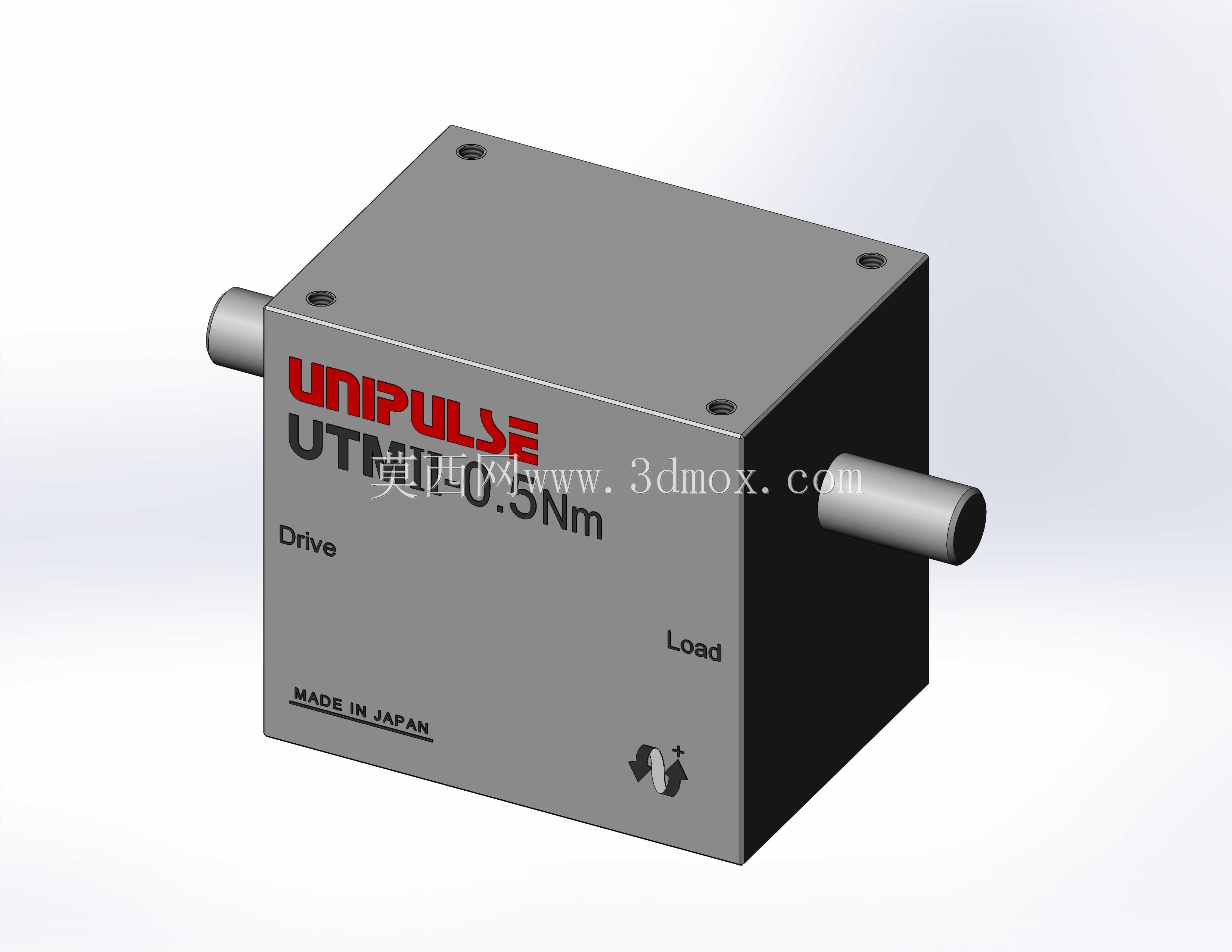

UTMII-0.05单脉冲扭矩计结构设计

这款单脉冲扭矩计是面向工业旋转轴系扭矩检测场景开发的精密传感部件，主要应用在小型伺服输出轴、精密传动试验台、微型执行机构输出端、实验室小量程扭矩标定等场景中，能够在不中断传动链路的前提下，实时采集旋转过程中的动态扭矩数值，为传动系统的性能校验、负载状态监测、故障预判提供可靠的数据支撑。从实际用途来看，它可以直接串接在驱动端与负载端之间，既可以适配小功率电机的输出扭矩测试，也能嵌入小型自动化设备的传动节点，长期在线监测传动链路的负载波动，避免因过载、卡滞引发的设备损坏，在精密装配、电子制造、小型试验设备领域有着较高的适配性。产品功能特性上，它采用单脉冲信号输出逻辑，信号抗干扰能力强，不需要复杂的解码模块就能完成数据读取，同时外壳做了全封闭处理，能够适配车间多尘、有少量切削液飞溅的常规工业环境，侧面预留的标识清晰区分驱动端与负载端，安装时不会出现方向错接的问题，输出轴采用标准圆柱轴结构，能够直接通过联轴器与常规传动部件对接，不需要额外定制转接零件。从设计思路来看，整体采用方正的盒式主体结构，将传感核心、信号处理模块全部集成在封闭外壳内部，既减少了外部走线的防护需求，也让整体结构更加紧凑，外壳边角做了轻微倒角处理，避免安装过程中尖锐边角划伤操作人员，顶面采用沉头螺丝固定，既保证了外壳的连接强度，也不会让螺丝凸起影响设备的安装排布，外壳表面的标识采用耐摩擦印刷工艺，长期使用也不会出现标识磨损模糊的问题。外形尺寸与安装边界上，整体为紧凑型立方结构，轴向伸出的输出轴长度较短，安装时只需要预留出两端联轴器的对接空间即可，不需要额外占用过大的安装区域，外壳底面为平整平面，可以直接通过螺丝固定在安装基板上，也可以搭配简易支架做侧向安装，适配不同设备内部的排布空间，整体重量较轻，不会给传动轴带来额外的径向负载，能够保证扭矩检测的数值精度不受安装方式的影响。
