摩托车四缸化油器配套空滤总成结构设计

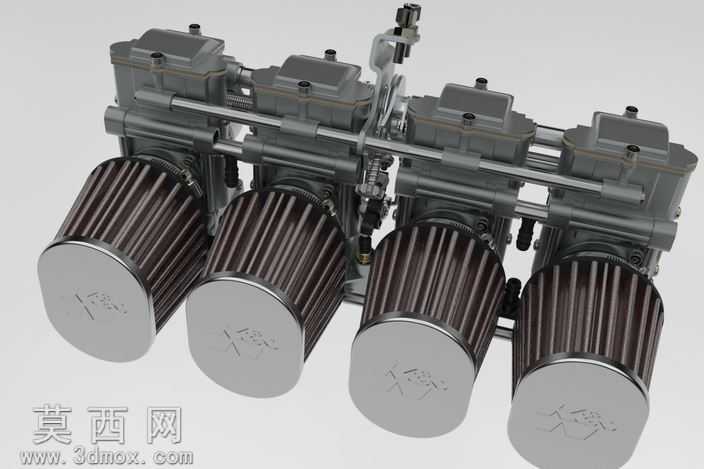

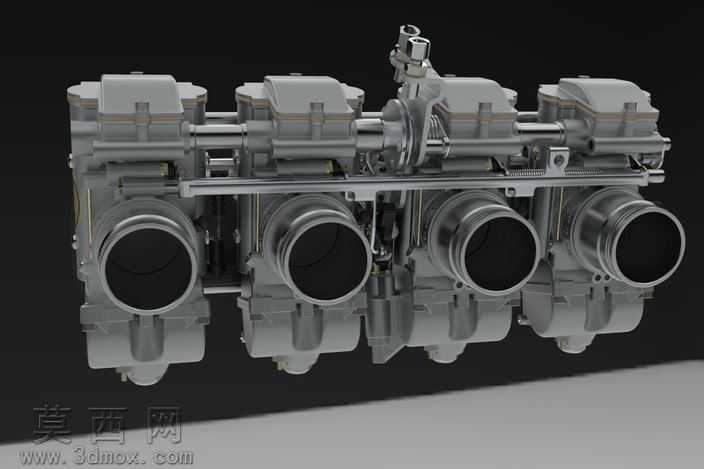

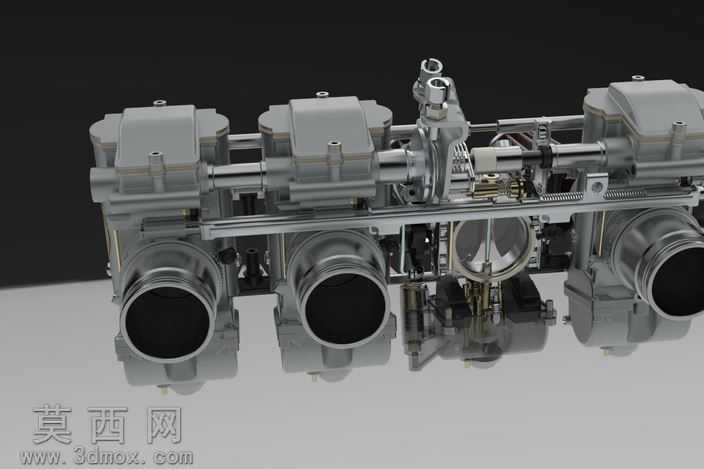

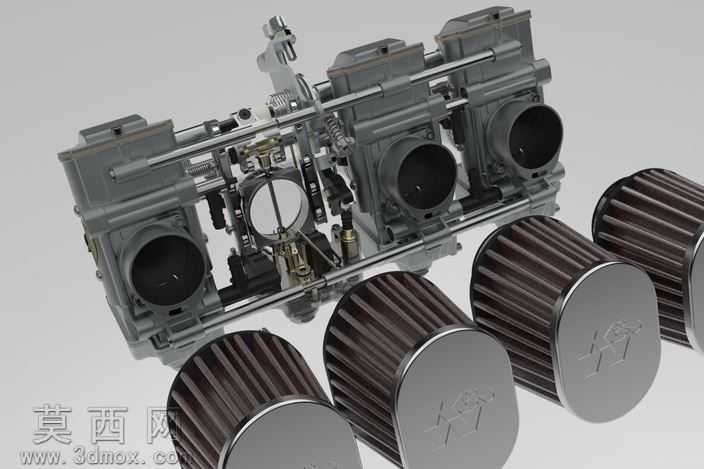

本作品为适配大排量四缸摩托车的MIKUNI款化油器及配套高流量空滤总成三维建模设计，建模过程严格遵循摩托车进气系统的实际装配逻辑与尺寸规范，完整还原了四缸联动化油器组的全部细节结构。建模阶段首先搭建四缸化油器的同轴安装基准，保证四个化油器腔体的节气门轴保持绝对同轴，确保节气门同步开合的动作精度，逐一还原化油器本体的铸铝腔体结构、油室、量孔、怠速调节螺钉、油门联动摇臂、真空膜片室等内部与外部结构，对化油器之间的连接固定支架、燃油并联管路、真空平衡管路的走向与连接结构做了精准复刻，还原了各部件之间的装配间隙与连接关系。配套的四个高流量冬菇头空滤采用分层建模逻辑，外层为褶皱式金属滤网结构，通过环形阵列与曲面褶皱命令还原滤网的立体褶皱形态，保证滤网有效过滤面积的还原度，空滤端盖采用金属冲压质感的曲面建模，还原端盖上的品牌标识浮雕细节，空滤与化油器进气口的连接橡胶套做了贴合式曲面设计，保证装配后无间隙的密封效果。材质渲染阶段，化油器本体采用铸铝哑光金属材质，调整材质的粗糙度与金属度参数还原铸铝件表面的细微颗粒质感，金属管路、固定螺丝、联动轴等部件采用亮面镀铬或镀锌金属材质，与铸铝本体形成材质层次区分；空滤滤网采用深色编织金属网材质，调整材质的半透明度与反光度还原金属滤网的通透质感，空滤端盖采用拉丝金属材质，还原金属冲压件的表面拉丝纹理，橡胶连接套采用哑光黑色橡胶材质，添加细微的表面颗粒感还原橡胶件的真实质感。设计过程中充分考虑四缸化油器的同步工作逻辑，所有联动部件的运动关系均按照实际机械原理做了装配约束，可直观展示节气门同步转动、油门摇臂带动的动作过程，整体模型结构完整，各部件可拆分用于装配工艺演示、结构原理教学或改装方案参考，完整呈现了摩托车多缸化油器进气系统的精密机械结构与工业设计美感。
