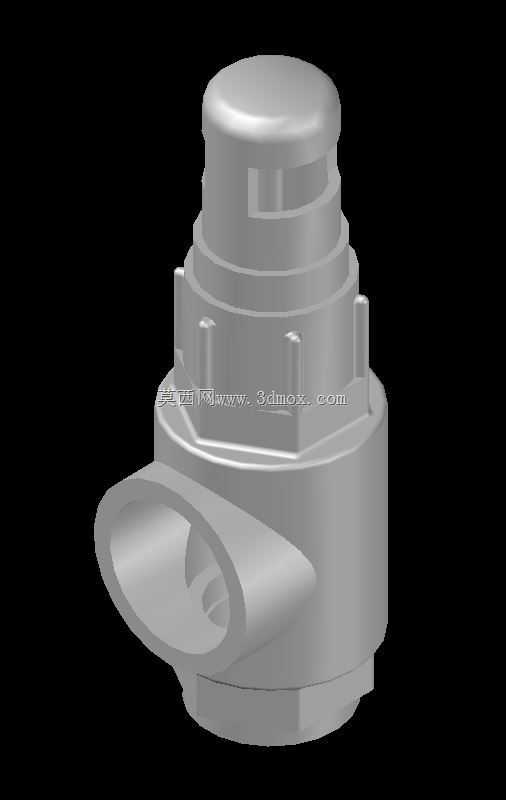

内螺纹连接弹簧式压力安全阀结构

这款压力安全阀是工业流体管路系统中的核心安全防护部件，主要应用于承压管路、小型压力容器、气动液压回路、民用供水供气支路等场景，当系统内部压力超过预设安全阈值时，阀门会自动开启泄放多余介质，待压力回落至额定工作区间后自动回座密封，避免管路或容器因超压发生爆裂、介质泄漏等安全事故，是各类承压系统不可或缺的被动安全组件。

从功能特性来看，这款阀采用弹簧加载式结构设计，依靠内部弹簧的预紧力实现阀瓣的常闭密封，整定压力可通过调整上部弹簧的压缩量进行精准校准，适配不同工作压力等级的系统需求；侧出式的泄放接口设计能够引导泄放的介质定向排出，避免高压介质直冲周边设备或操作人员，提升泄放过程的安全性；阀体下部采用标准锥管内螺纹连接形式，无需额外焊接或法兰转接，可直接与对应规格的外螺纹管路端口旋合安装，装配工序简单，后期维护拆卸也十分便捷。

在设计思路上，这款阀整体采用紧凑化的立式布局，上部为弹簧调节腔结构，外部设置多道环形加强筋，既能够提升壳体的结构强度，抵御内部弹簧的张力与介质压力的冲击，也方便使用工具夹持完成阀门的拆装操作；中部为阀瓣运动导向腔，精密的同轴度设计保证阀瓣升降过程无卡滞，密封面贴合均匀，有效降低正常工作状态下的内漏概率；下部为螺纹连接端，六角形的外壁结构适配标准扳手的咬合尺寸，安装时可均匀施加扭矩，避免螺纹滑牙或阀体变形。

从安装边界来看，这款阀的接口规格为3/4英寸FNPT锥管螺纹，额定泄放压力对应3000磅级的承压等级，整体径向尺寸控制在极小范围内，侧出泄放口的延伸长度较短，安装时仅需在管路接口上方预留对应高度的竖向空间，以及泄放口朝向侧方的少量避让空间即可，无需占用过大的安装区域，非常适合集成在空间紧凑的小型集成化流体控制单元、便携式承压设备内部使用，在保证安全防护性能的同时，尽可能降低对系统整体布局的影响。
