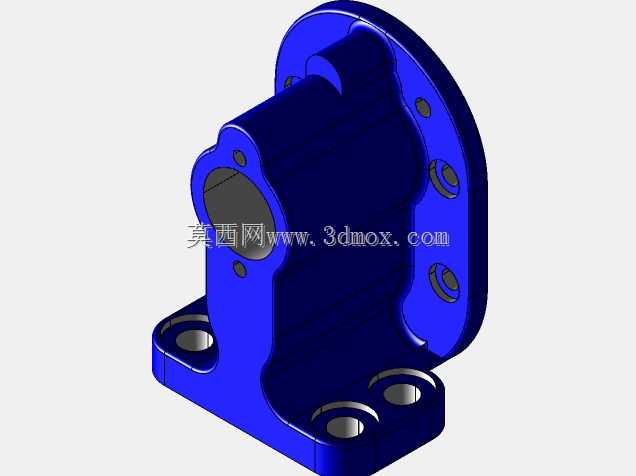

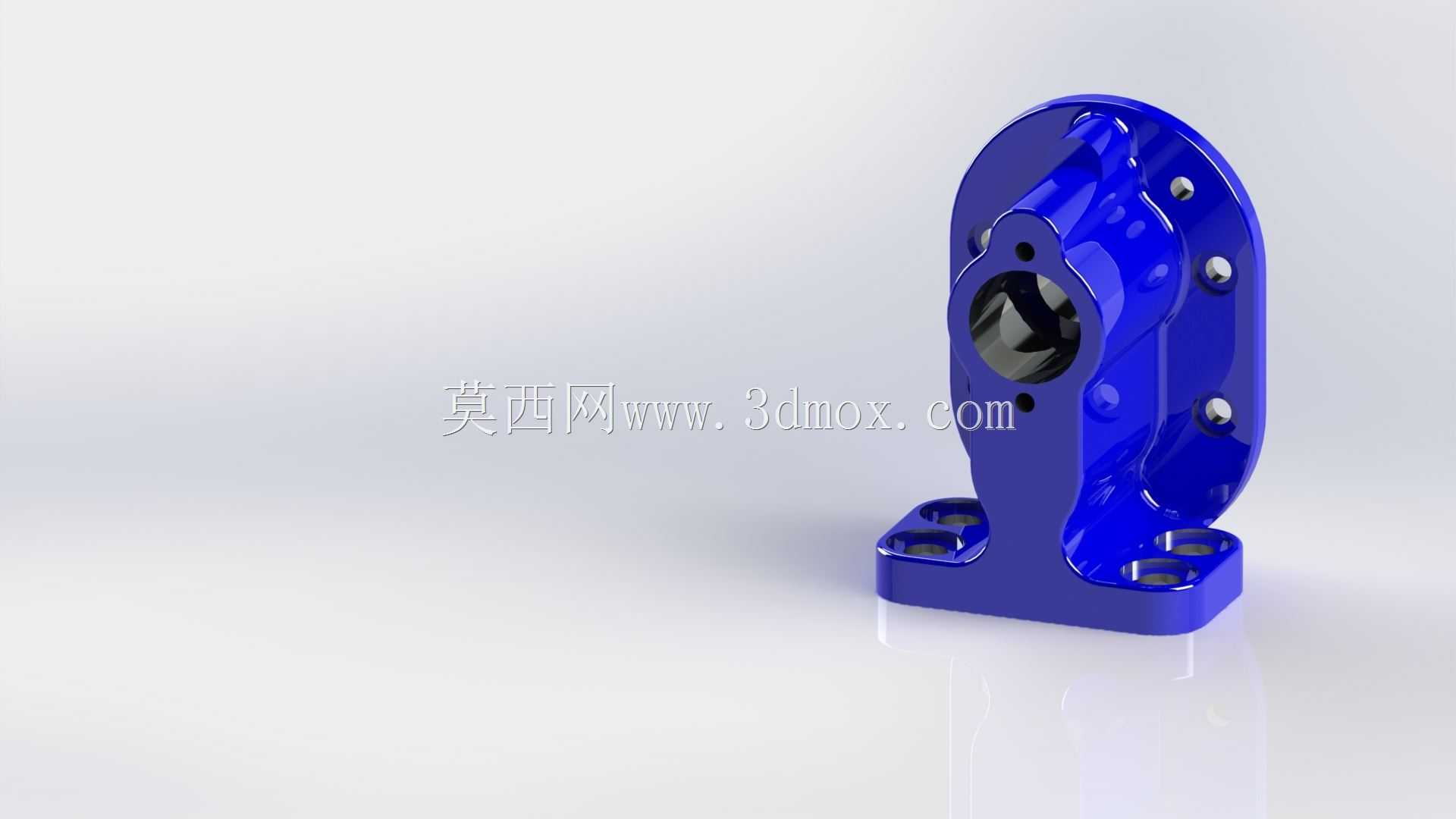

外啮合齿轮泵蓝色铸造型泵体结构

该泵体是外啮合齿轮泵的核心承压壳体零件，主要应用于低压液压传动系统、小型润滑供油回路以及轻质流体输送场景，在小型机床润滑单元、农用机械液压助力支路、小型燃油输送装置中都能见到这类结构的应用，作为齿轮泵的基础承载构件，它承担着容纳一对啮合齿轮、形成密闭工作容腔、连接外部管路、提供安装固定基准的核心作用。从功能特性来看，该泵体采用一体化铸造成型后做精密机加工的工艺路线，主体为椭圆形腔体结构，能够完美匹配外啮合齿轮的回转轮廓，尽可能缩小无用容腔体积，提升泵的容积效率；腔体侧面预留的进出油孔对应齿轮啮合的吸排油侧，内部流道做了圆弧过渡处理，能够降低油液流动时的湍流损失，减少工作过程中的噪音与振动。泵体上部的圆形法兰面是端盖安装结合面，其上均匀分布的螺栓孔用于紧固前端盖，保证腔体的密封性能，结合面的加工平面度有较高要求，避免高压油液从结合面渗漏；下部延伸出的带安装孔的支座是整个齿轮泵的安装固定结构，两个对称的安装孔能够通过螺栓将泵体稳固安装在设备基座上，支座与主体腔体之间做了加强筋过渡，能够承受泵工作时的径向力与振动载荷，避免长期使用后出现安装松动或者腔体变形。从设计思路来看，该泵体的结构完全服务于齿轮泵的工作原理，腔体壁厚经过受力核算，能够承受额定工作压力下的油液压力而不发生过量变形，螺栓孔的位置分布避开了内部高压油道，防止钻孔时击穿油道造成泄漏；外部的凸台结构既做了减重设计，又能够提升壳体的结构刚度，避免加工和工作过程中出现变形。安装边界方面，下部支座的两个安装孔中心距为标准安装尺寸，能够适配多数同规格齿轮泵的安装工位，上部法兰的螺栓孔分布圆直径与同系列端盖完全匹配，进出油口的连接尺寸符合通用液压管路的连接标准，无需额外加工转接件即可完成管路装配，腔体内部的齿轮安装腔尺寸精度能够保证齿轮与腔体内壁的径向间隙处于合理范围，既保证齿轮灵活回转，又能减少高低压腔之间的内泄漏，提升泵的工作效率。
