电动双摆驱动结构水泵装置设计

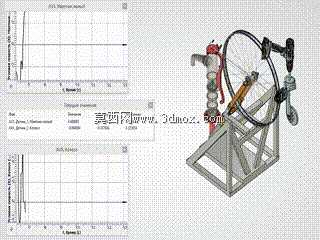

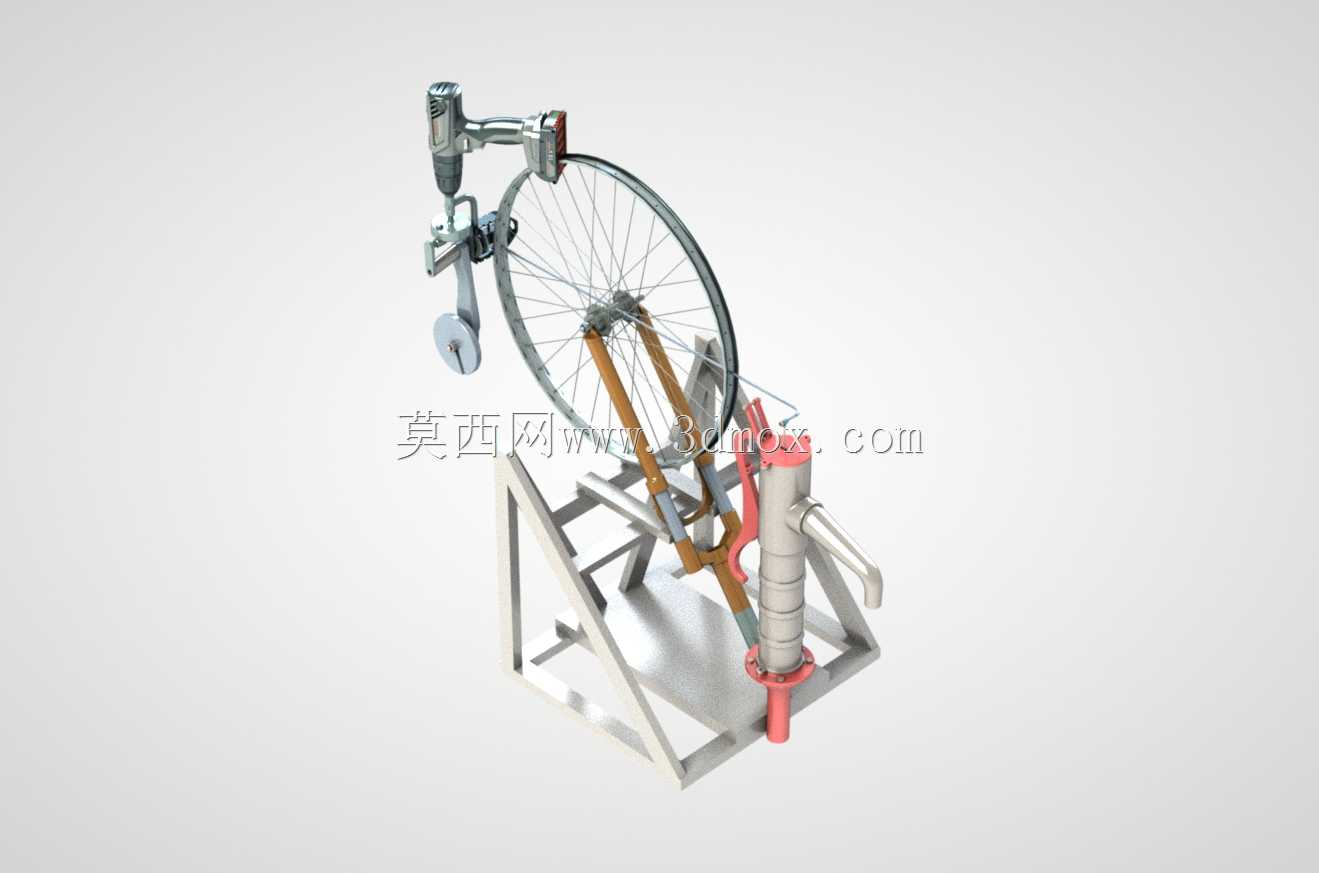

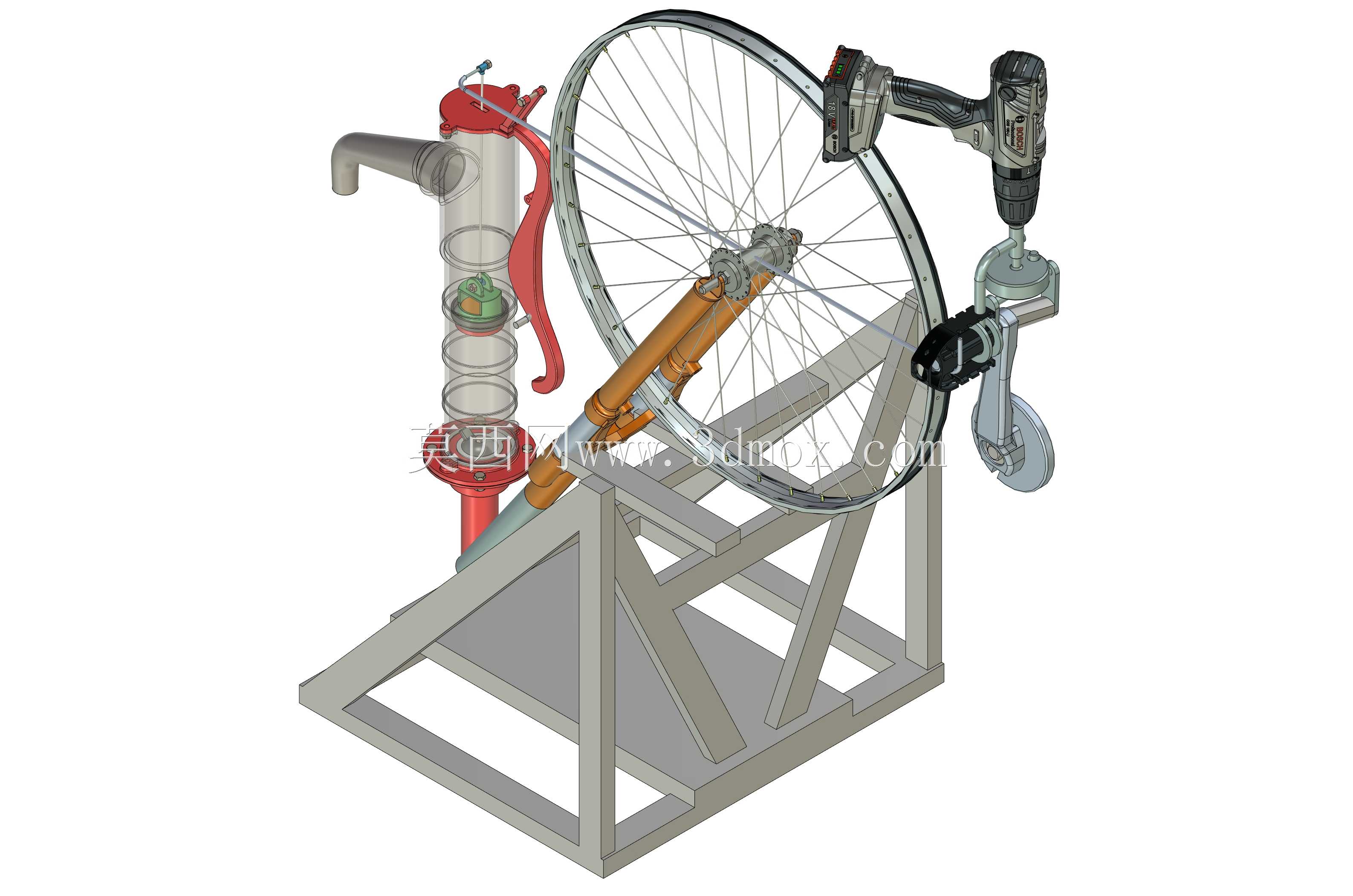

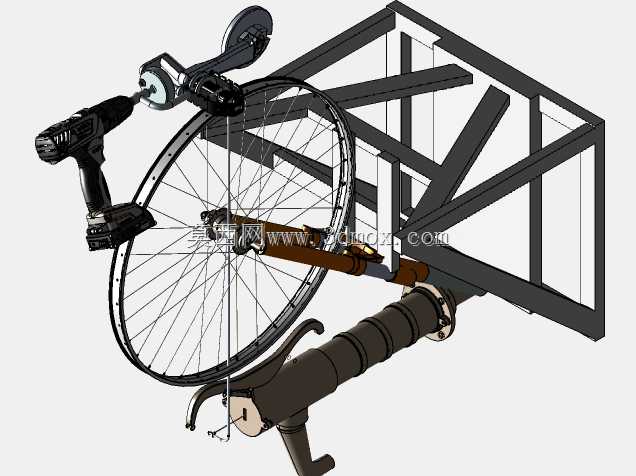

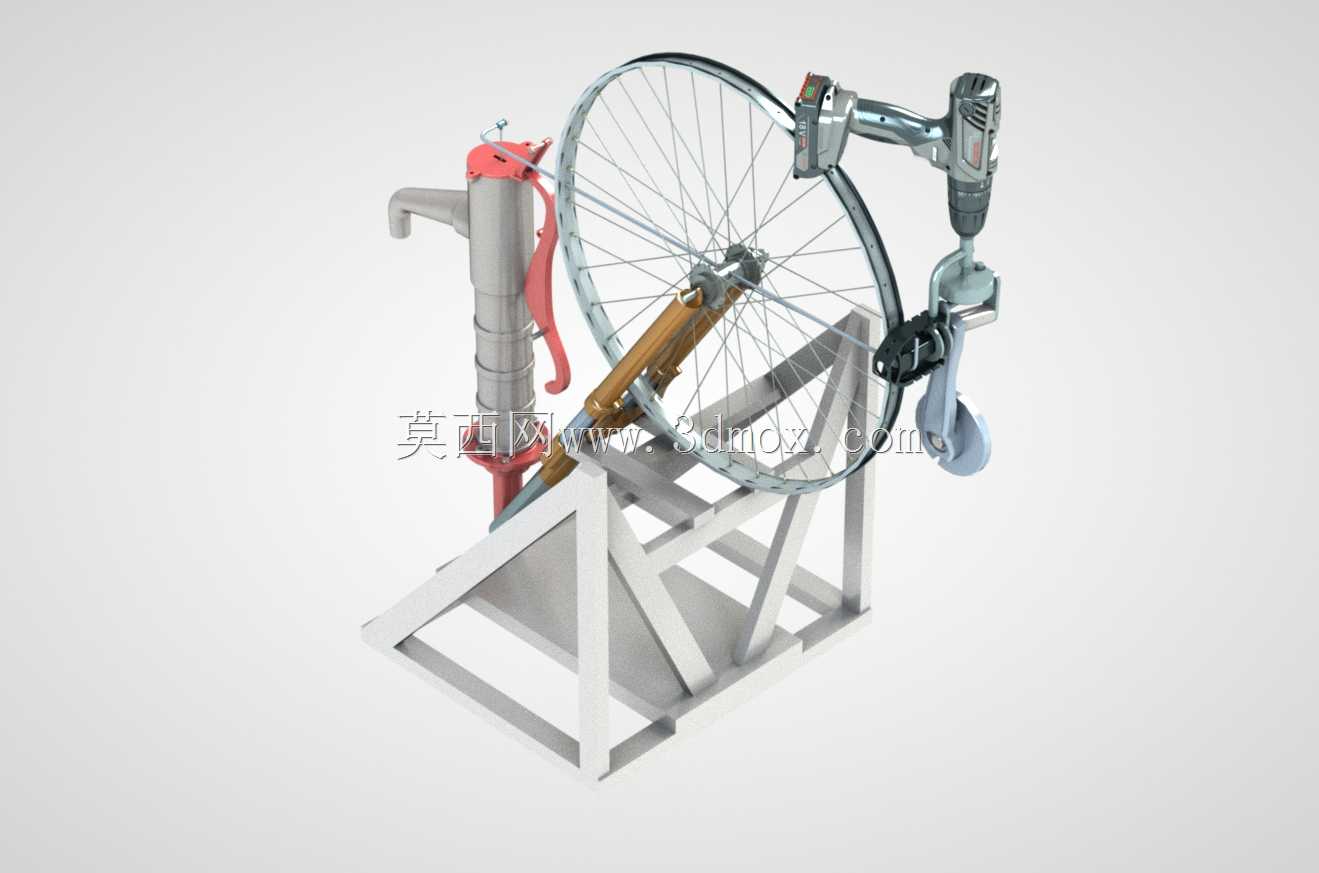

该双摆驱动水泵装置主要面向无稳定电力供给的偏远乡村、野外作业营地、山地零散灌溉区域的供水场景，可适配小型农田浇灌、零散住户生活取水、野外临时作业点供水等实际需求，相比传统曲柄连杆驱动的水泵结构，双摆机构的动力传递路径更平顺，能在低输入转速下实现稳定的泵水动作，降低驱动端的动力损耗，适配人力、小型低速动力单元的输入需求。整套装置采用三角支撑框架作为承载基体，底部框架预留标准地脚安装孔位，可直接固定在硬化地面、木质基座或者预制混凝土台面上，整体安装边界控制在0.8米见方的空间范围内，整机高度不超过1.2米，无需搭建大型安装基础，单人即可完成现场组装与固定作业，适配野外零散布置的使用需求。装置核心的双摆传动结构分为大摆臂与小摆臂两个传动单元，大摆臂承接外部输入的旋转动力，通过铰接支点将圆周运动转化为往复摆动动作，小摆臂与水泵柱塞端直接铰接，将摆动动作转化为柱塞的直线往复运动，完成泵腔的吸水、压水动作；摆臂铰接位置均采用自润滑衬套结构，无需频繁加注润滑脂即可长期稳定运行，适配野外缺乏维护条件的使用场景。驱动端预留通用动力接口，可适配脚踏驱动轮、小型低速电机、风力驱动叶轮等多种动力输入形式，无需额外改装传动结构即可切换动力源，在无电力供应场景下可通过人力脚踏完成泵水作业，有电力条件时可直接接驳小型电机实现连续供水。水泵端采用柱塞式泵体结构，泵腔进出水位置配置单向止回阀，可实现最高15米的垂直输水高度，水平输水距离可达百米级别，能够满足山地坡地的高位供水需求；整套传动结构的运动部件均做外露式设计，日常故障排查无需拆解复杂外壳，可直接观察摆臂动作判断传动故障，易损件均采用通用标准规格，替换成本低廉，无需定制专用配件。框架结构采用标准型钢焊接成型，整体承重冗余量达额定负载的3倍以上，可承受驱动端输入的交变冲击力，长期运行不会出现框架变形、铰接点位偏移的问题；摆臂构件采用轻量化型材加工，在保证结构强度的前提下降低运动部件的自重，减少动力传递过程中的惯性损耗，提升整套装置的泵水效率。
