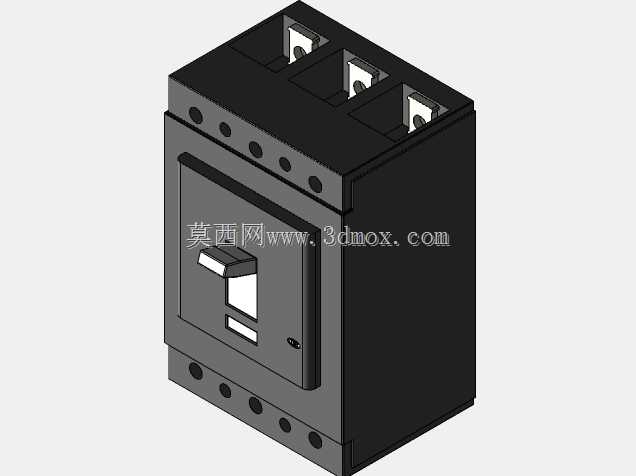

ABB三极塑壳断路器三维结构设计

这款三极塑壳断路器主要应用于低压配电系统的末端配电与支路保护场景，常见于工业厂房配电柜、商业建筑配电竖井、民用建筑总进线柜等场景，承担着配电线路过载保护、短路保护以及欠压保护的核心作用，可在回路出现异常工况时快速切断故障电流，避免线路过热烧毁、电气火灾等安全事故，同时也可作为线路的不频繁通断操作开关使用，适配交流50/60Hz、额定工作电压至400V的配电网络。

从功能特性来看，该款三极断路器可同时对三相线路进行独立保护，每一极都配备独立的灭弧室与脱扣机构，当某一相出现过载电流时，双金属片受热弯曲触发脱扣机构实现延时断开，匹配线路过载的热特性避免误动作；当出现短路大电流时，电磁脱扣器瞬间吸合触发机构快速分闸，分断过程中灭弧室的栅格结构可快速切割、冷却电弧，将电弧快速熄灭避免触头烧蚀，保证分断的可靠性。操作手柄具备清晰的分合位置指示，同时可搭配辅助触头、报警触头实现远程信号反馈，适配智能配电系统的状态监测需求。

在设计思路上，整体采用模块化紧凑布局，外壳采用高强度阻燃工程塑料材质，满足电气绝缘性能与抗冲击要求，同时将操作机构、脱扣单元、灭弧系统、接线端子整合在封闭壳体内，避免外界粉尘、水汽侵入内部构件，提升恶劣工况下的运行稳定性。进出线端子采用螺栓压接结构，适配不同线径的铜芯电缆连接，端子处配备防触电护板，提升接线操作的安全性。操作机构采用五连杆自由脱扣结构，保证在故障状态下无论手柄处于任何位置都能可靠分闸，同时具备防合闸联锁特性，避免故障未排除时误合闸引发安全风险。

从安装边界来看，整体采用立方体式规整外形，背部预留标准安装孔位，可适配配电柜内的标准导轨安装或螺栓固定安装，安装时需预留足够的接线操作空间与散热间隙，进出线端的接线空间满足大线径电缆的弯曲半径要求，相邻柜体构件需与断路器的分闸操作手柄保持足够安全距离，避免操作时出现干涉，同时保证断路器散热面无遮挡，满足长期满载运行的散热需求。
