四通式光滑曲面金属管路连接接头

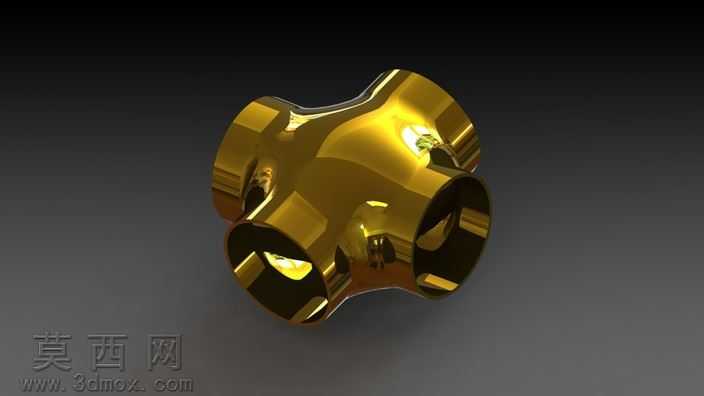

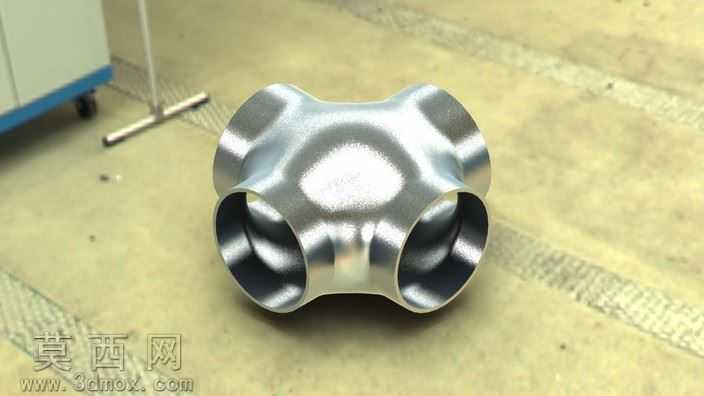

该四通管接头采用三维参数化建模方式完成整体设计，建模过程中优先保证各接口的同轴度与位置精度，四个连接端口呈空间正交分布，可同时实现四个方向管路的连通转接，适配多支路管路的分流、汇流连接需求。建模阶段首先绘制各端口的基准截面轮廓，通过曲面放样、曲率连续过渡的方式构建接头主体的光滑外曲面，全程严格控制曲面的G2连续性，避免出现棱角、折面等应力集中结构，保证接头整体的流体通过性能与结构强度。材质设定为抛光不锈钢金属材质，渲染阶段调整金属材质的反射率、粗糙度参数，还原金属抛光后的高反光质感，同时通过环境光遮蔽效果凸显曲面的流畅过渡形态，清晰展现接头内外壁的光滑结构特征。结构设计上，接头各端口采用等径设计，端口内壁做了微小的倒角处理，便于管路插接装配时的导向定位，避免安装过程中划伤管路密封面；主体壁厚采用均匀化设计，在保证承压能力的前提下尽可能控制整体重量，曲面过渡区域做了加厚处理，抵消正交连接位置的应力集中问题，提升接头在高压管路工况下的使用寿命。设计过程中充分考虑流体介质在接头内部的流动特性，内部流道同样采用光滑圆弧过渡，无直角转折结构，可有效降低流体通过时的阻力损失，减少湍流、涡旋的产生，适配液压、气动等多种流体输送管路的使用需求。建模完成后通过干涉检查验证各部分结构无重叠、无间隙，装配基准与端口尺寸符合通用管路连接的标准规范，可直接用于管路系统的装配模拟、工程出图以及后续的加工生产参考，整体结构简洁流畅，兼顾了实用性能与工业设计的美观性。
