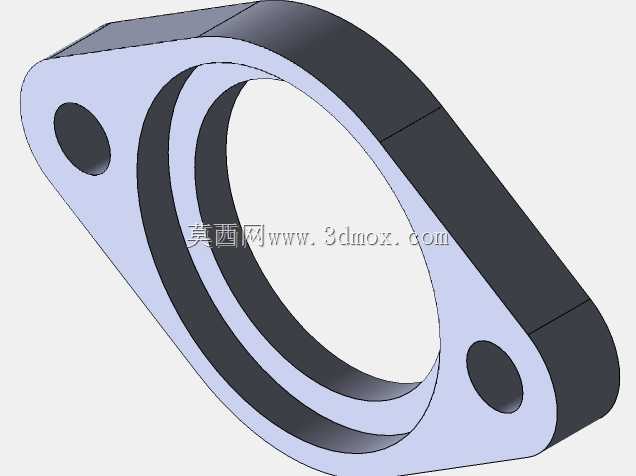

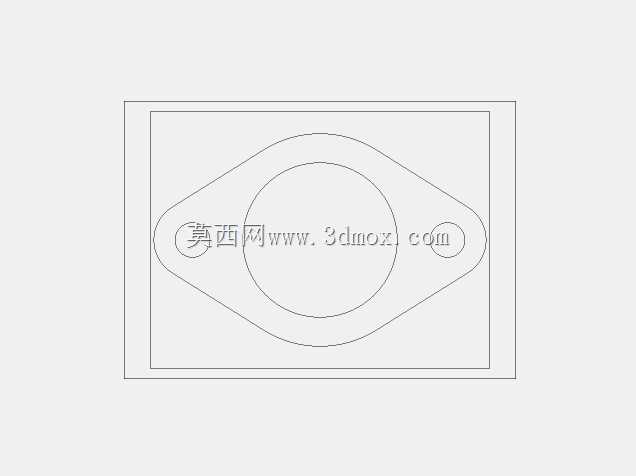

保时捷964歧管连接法兰结构设计

该法兰构件主要应用于经典保时捷964车型的进气歧管管路连接场景，是发动机进气系统中承担管路对接、密封承压功能的核心连接零件，在整车进气通路中，负责实现歧管段与相邻进气组件的刚性对接，保障进气通路的密闭性与结构稳定性，避免进气泄漏影响发动机空燃比控制精度，同时可承接管路运行过程中产生的小幅振动，降低管路连接处的应力集中风险。从实际使用场景来看，这类歧管法兰长期工作在发动机舱内的温变环境中，需要耐受进气气流的温度波动、管路传递的振动载荷，同时要保证连接面的密封性能长期稳定，避免因密封失效引发的进气压力异常、发动机动力输出不稳等问题。在功能特性设计上，该法兰采用中间大通孔作为气流主通道，两侧对称布置小型安装孔位，可通过紧固件实现与对接部件的压紧固定，法兰整体轮廓采用两端收窄的类菱形结构，在保证安装孔位布置空间、密封面有效接触面积的前提下，尽可能压缩了构件的整体占用空间，适配保时捷964发动机舱内紧凑的管路布局要求，避免与周边线束、其他管路组件产生装配干涉。设计过程中，首先围绕进气通路的通流需求确定了中心通孔的直径参数，保证气流通过时的阻力处于合理区间，不会因通流截面突变引发额外的进气紊流；其次结合对接部件的安装点位，确定了两侧安装孔的中心距与孔径参数，保证紧固件装配后可提供均匀的压紧力，让密封面受力均匀，避免局部压紧力不足导致的密封失效；外形轮廓的设计则充分考虑了安装边界的限制，在覆盖密封所需的接触面范围、预留安装操作空间的基础上，尽可能缩减法兰的外轮廓尺寸，同时对轮廓边角做了圆弧过渡处理，既减少了构件加工过程中的应力集中点，也能避免装配时尖锐边角对周边管线、操作人员造成损伤。在安装边界层面，该法兰的厚度尺寸经过匹配设计，既保证构件自身的结构强度，在紧固件压紧力、管路振动载荷作用下不会产生形变，也不会因厚度过大占用过多轴向安装空间，适配原有管路的装配长度要求；两侧安装孔的位置精度经过严格控制，可实现与对接部件的无应力装配，避免强行装配带来的密封面错位、紧固件附加应力等问题，保障法兰装车后可长期稳定工作，适配车辆日常行驶、激烈驾驶等不同工况下的使用需求。
