加勒特涡轮增压器T3非分隔连接法兰结构

　　在车用涡轮增压动力系统的进排气连接环节，法兰作为刚性密封连接件的核心作用不可替代，这款适配加勒特T3系列涡轮增压器的进口侧非分隔法兰，主要承担涡轮壳体与上游进气管路、排气歧管端的刚性对接功能，是增压气路密封、载荷传递的关键结构件。从实际装车场景来看，这类法兰多用于民用改装车辆、小排量柴油动力机组的T3规格涡轮增压器安装位，区别于分隔式法兰的分体拼接结构，非分隔式的整体式结构能在高背压、持续振动的发动机舱工况下，减少拼接面的泄漏风险，尤其在涡轮端持续承受高温排气脉冲、管路振动载荷的工况下，整体式结构的抗疲劳性能更具优势。

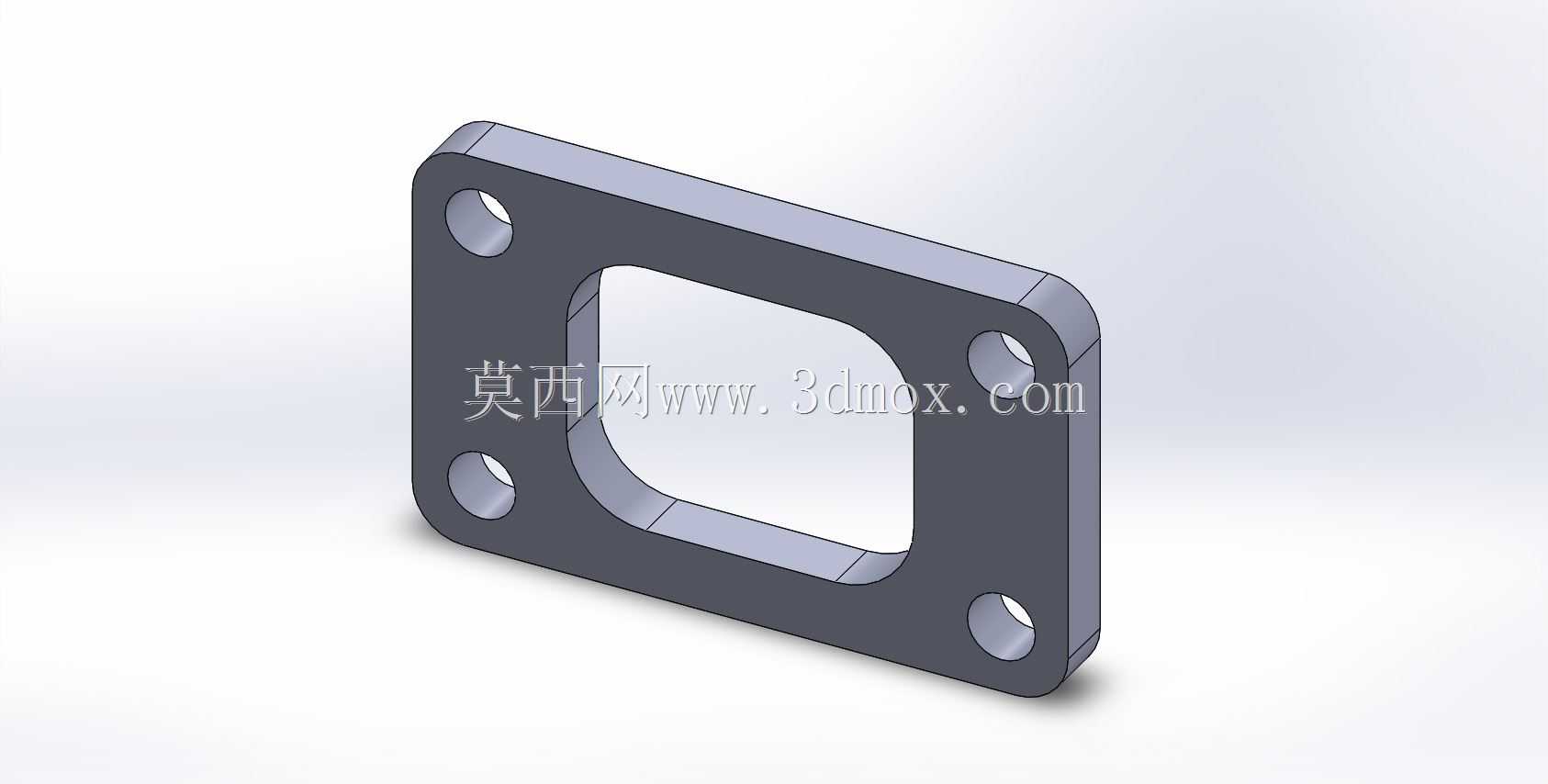

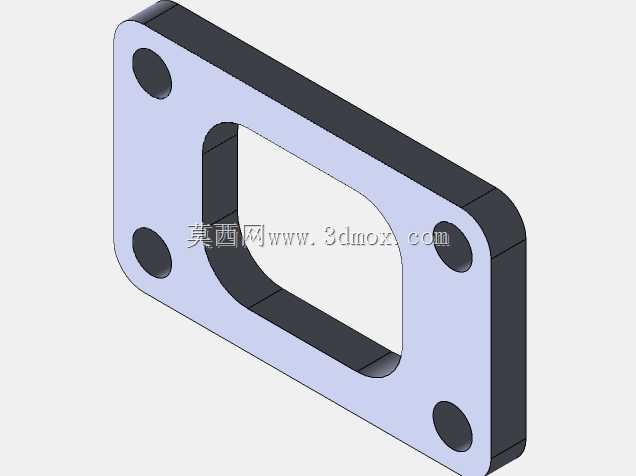

　　从结构设计思路来看，这款法兰采用方形带圆角的整体板式结构，中心开设与涡轮端流道匹配的方形通流孔，通流孔边缘做了倒角过渡，避免气流在截面突变位置产生紊流，降低增压气路的流动阻力。四个角位对称布置通孔安装位，孔位的中心距严格匹配加勒特T3系列涡轮壳体的原厂安装孔位公差，安装时可直接穿过螺栓与涡轮端、管路端的法兰面锁紧，无需额外加工适配。法兰的厚度设计兼顾了密封压紧力需求与安装空间限制，过薄的法兰会在螺栓锁紧时产生翘曲变形，导致密封垫片压合不均出现漏气，过厚则会占用过多轴向安装空间，导致周边管路、隔热件的布置干涉，这款法兰的厚度取值经过实际装车验证，在常规石棉密封垫、金属复合垫片的压紧行程下，能保证整个密封面的压力分布均匀，不会出现局部压溃或者压合不足的问题。

　　在安装边界层面，这款法兰的外轮廓尺寸严格适配T3涡轮的安装位空间，四个安装孔的位置度公差控制在0.1mm以内，避免出现孔位错位导致的螺栓强行穿入、装配应力残留问题，长期使用下不会因为应力集中出现法兰边角开裂的故障。法兰的两个密封平面都做了平面度处理，表面粗糙度满足密封面的要求，不需要额外打磨就可以直接配合垫片安装，能减少现场装配的加工工作量。和分隔式法兰相比，这款整体式非分隔法兰不需要额外的拼接定位结构，零件数量更少，装配工序更简单，在批量改装、售后维修场景下能有效提升装配效率，同时减少了一个拼接密封面，也就减少了一个潜在的泄漏故障点，对于长期在高温、振动环境下工作的涡轮增压器连接位来说，这种结构的可靠性更有保障。

　　从实际使用的功能特性来看，这款法兰除了承担基础的连接、密封作用外，还能传递管路与涡轮壳体之间的振动载荷，法兰的材质强度足以承受发动机全负荷工况下的排气背压冲击，以及车辆行驶过程中产生的各个方向的振动载荷，不会出现断裂、变形的问题。在流道匹配上，中心通流孔的尺寸完全对齐涡轮端的进气口截面，不会出现通流截面缩小导致的进气阻力上升问题，能保证涡轮增压器的进气效率不受影响，避免因为法兰通流不足导致的增压压力上不去、涡轮响应滞后的问题。在实际选型适配时，只要是安装接口为T3规格的加勒特涡轮增压器，不管是原厂替换还是改装升级场景，这款法兰都可以直接适配，不需要对孔位、轮廓做二次修改，能大幅缩短改装、维修的周期。另外法兰的边角都做了圆角处理，避免装配过程中尖锐边角划伤操作人员、割破周边的隔热套或者线束，细节设计符合车用零部件的安全装配要求。
