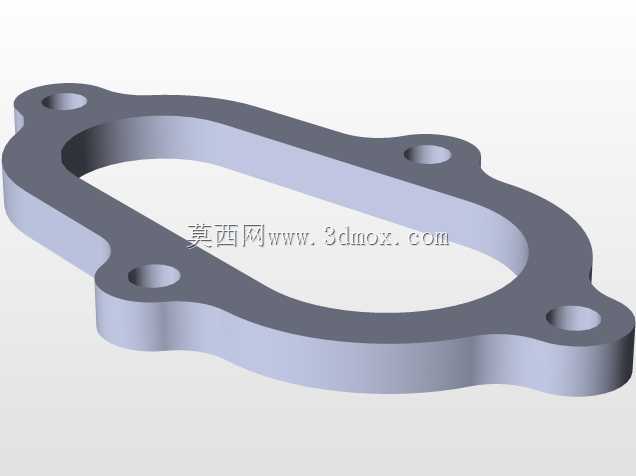

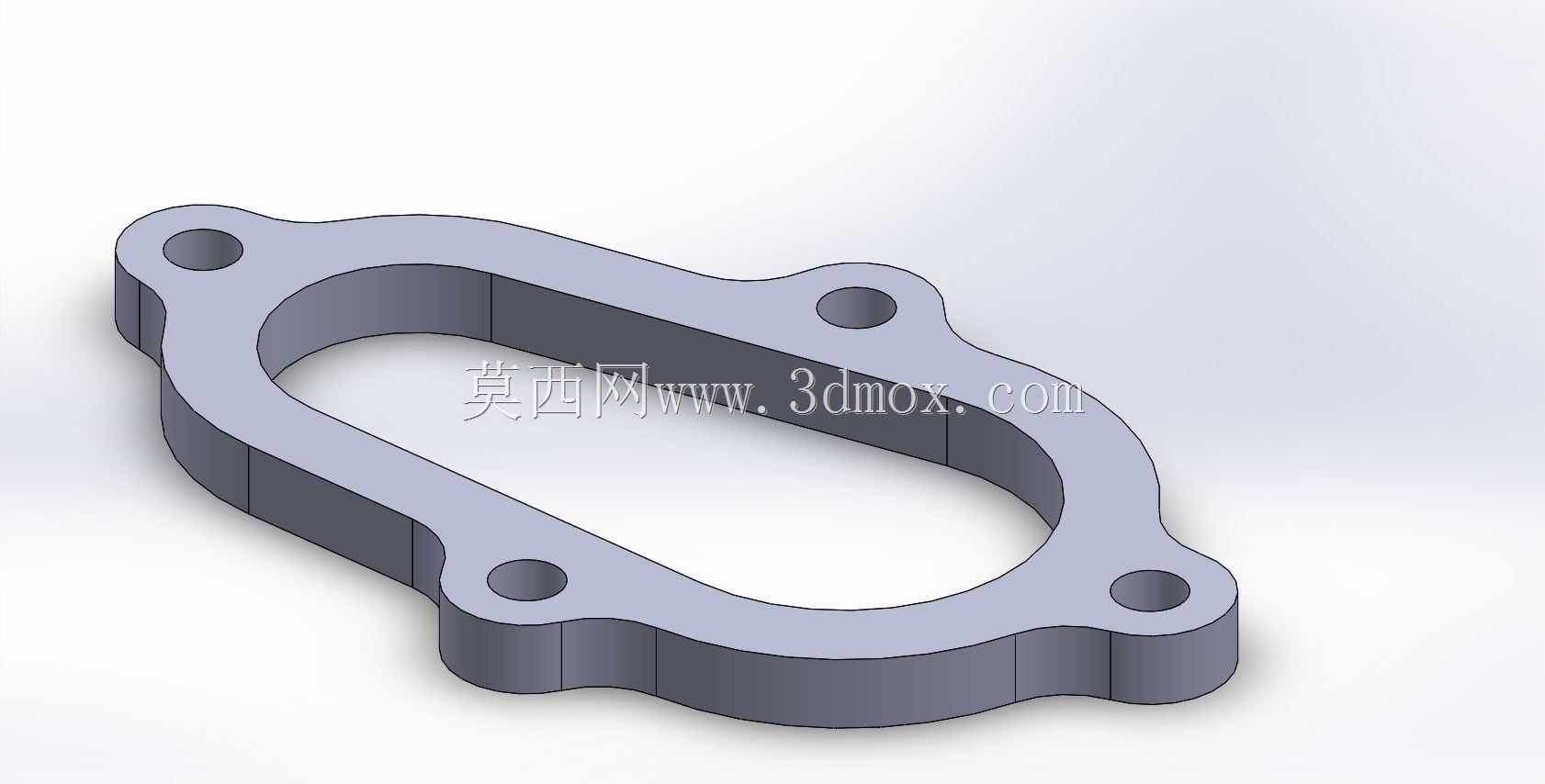

GMC Syclone涡轮机配套出口法兰结构

　　在性能车动力改装与原厂涡轮系统匹配的工程场景中，这类适配GMC Syclone机型的出口法兰，承担着涡轮壳体与旁通管路之间的刚性连接、密封承压的核心作用，是废气旁通通路中不可缺失的结构连接件。不同于常规圆形管路法兰，该法兰采用长圆形的内通径轮廓，完全匹配涡轮机出口的异形流道截面，避免流道突变带来的排气紊流、压损升高问题，保障废气排出路径的顺畅度，这一设计直接贴合废气旁通阀涡轮机热端的气流走向需求，在热尺寸修改的适配场景下，能够抵消热胀冷缩带来的密封面错位风险。

　　从结构设计逻辑来看，法兰整体采用等厚度薄板冲压/铣削成型思路，四个安装凸耳沿法兰轮廓周向均匀分布，每个凸耳位置预留光孔安装位，孔位的中心距严格匹配涡轮壳体端的螺纹孔布局，安装时无需额外扩孔或调整位置，可直接通过螺栓完成紧固。法兰的密封面采用平面度严格控制的精加工面，无额外的密封槽结构，适配高温金属垫片或复合密封垫片的压合需求，在涡轮端持续高温工作的环境下，能够保持稳定的密封比压，避免废气泄漏导致的增压压力不足、舱内废气窜入问题。

　　实际安装边界层面，法兰的外轮廓完全避让涡轮壳体周边的隔热罩、管路固定点以及机舱内相邻部件的安装空间，不会出现装配干涉问题。内通径的尺寸与涡轮出口流道完全对齐，无台阶、无缩径，能够保证废气旁通时的气流通过效率，不会因为法兰结构限制影响旁通阀的开度响应速度。法兰的厚度选取兼顾了结构刚性与轻量化需求，在螺栓紧固扭矩达标时不会发生翘曲变形，同时不会过多增加涡轮热端的整体重量，避免长期振动下的连接螺栓疲劳断裂风险。

　　在动力改装的实际应用中，这类法兰常用于替换原厂老化变形的密封连接件，或是在调整涡轮旁通通路尺寸、升级更大通径旁通阀时做适配转接，其异形轮廓的设计完全贴合特定机型的涡轮壳体结构，无需对周边部件做切割、打磨修改，可实现原位装配。设计过程中需要重点考量高温下的材料蠕变特性，安装面的平面度公差需要控制在合理范围内，四个安装孔的位置度公差要满足螺栓自由穿入的要求，同时法兰边缘的过渡圆角要做圆滑处理，避免应力集中导致的法兰开裂问题，尤其是在涡轮端持续高低温交变的工作环境下，应力集中位置很容易萌生疲劳裂纹，最终导致密封失效。

　　从气流组织的角度看，长圆形的内孔设计相比拼接式的方转圆结构，流道内壁更加顺滑，废气通过时的局部阻力系数更低，能够减少排气脉冲带来的气流冲击，让旁通阀的压力控制更加精准，不会因为流道内的紊流导致旁通阀开度波动，进而影响增压压力的稳定控制。法兰的四个安装点的受力分布经过优化，每个螺栓的压紧力能够均匀覆盖整个密封面，不会出现局部压紧力不足导致的垫片冲蚀问题，在长期高温振动的工况下，密封性能的衰减速度远低于随意加工的转接法兰。
