菲亚特1.4T车型涡轮落水管连接法兰结构

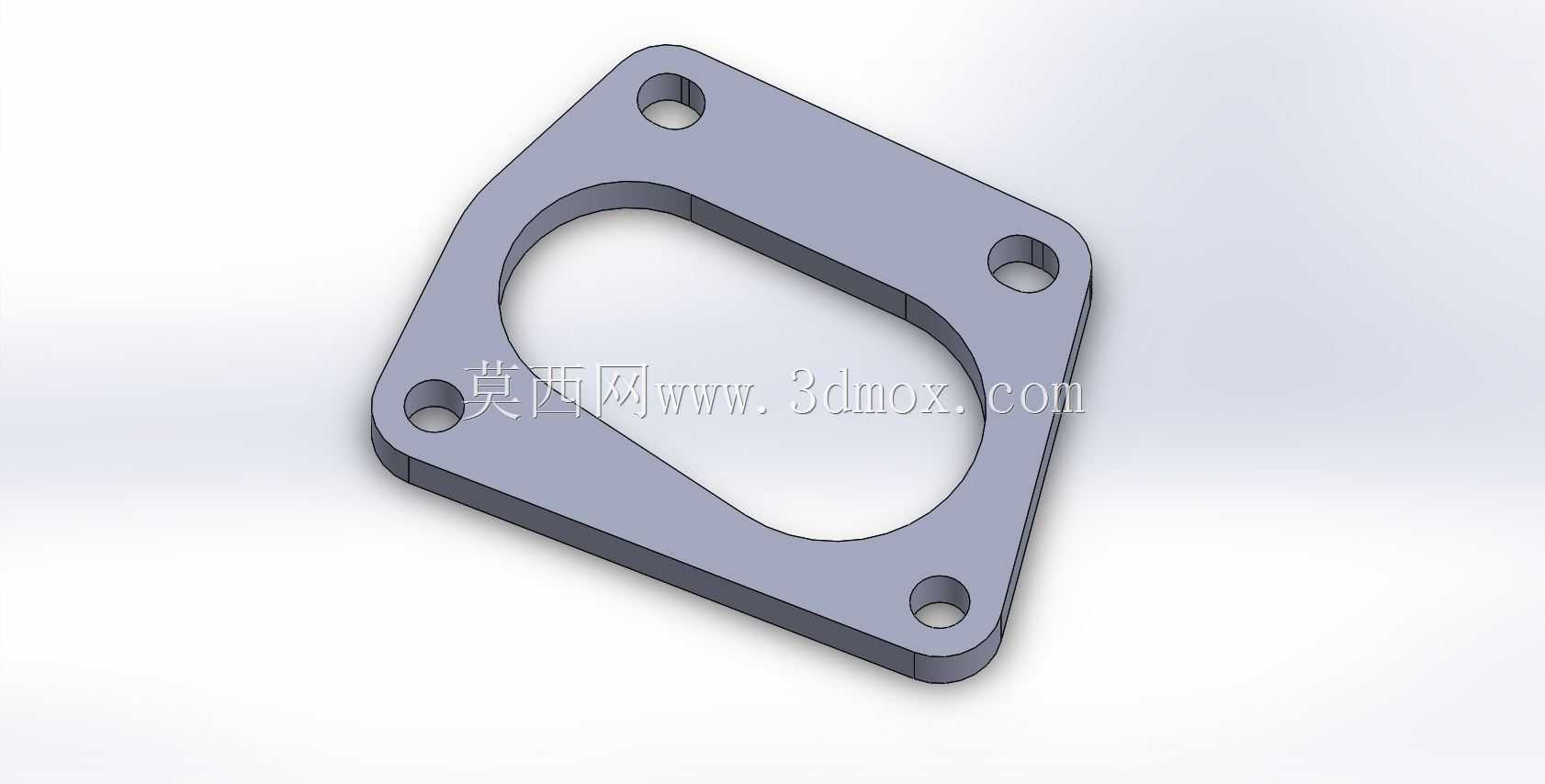

　　在小排量涡轮增压乘用车的冷却与进排气附属管路布局中，这类适配菲亚特1.4T动力单元的落水管连接法兰，是涡轮系统周边管路对接的核心密封承载件，日常装车场景覆盖阿尔法罗密欧同平台1.4T机型的涡轮落水回路，主要承担涡轮壳体冷却回路与整车冷却管路之间的刚性对接、密封防漏以及安装定位功能，避免车辆运行过程中管路受振动松脱、冷却液渗漏影响涡轮正常工作温度。从实际装车的工况来看，法兰安装位置紧邻涡轮壳体侧部，日常工作时会持续传导涡轮端的部分热量，同时承受管路内冷却液的循环压力，以及发动机运行带来的持续高频振动，因此设计阶段首先要平衡结构强度与安装空间的约束——不同于常规圆形管路法兰，这款法兰采用异形轮廓设计，

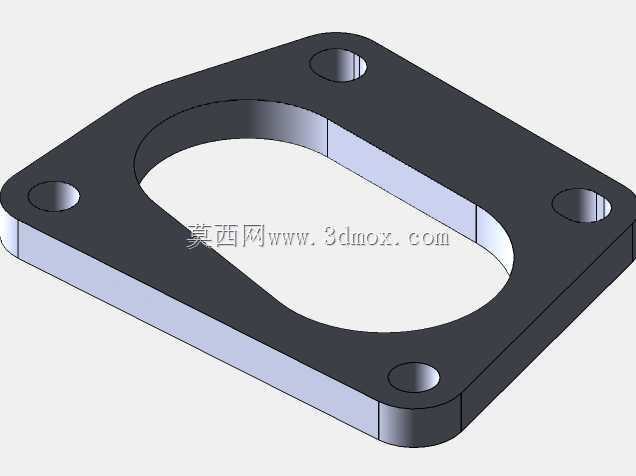

　　整体轮廓随对接的涡轮壳体接口形状做随形适配，中部开设腰型通流孔，完全匹配落水管的非圆形截面流道，保证冷却液流通截面无突变，降低流阻同时避免通流截面缩减带来的冷却效率下降。安装边界方面，法兰共设置四个通孔安装位，四个孔位沿法兰轮廓非对称分布，完全匹配涡轮壳体上的预装螺柱位置，从根源上避免安装错位的可能，安装时只需将法兰孔位对准壳体螺柱推入，即可完成定位，无需额外调整对位，能有效提升总装环节的装配效率。法兰本体的厚度设计兼顾了密封承压与轻量化需求，密封面采用整体平面加工，平面度控制在满足密封垫片压缩要求的公差范围内，装配时配合耐温密封垫片，即可在持续的温度交变、振动工况下保持稳定的密封性能，不会因为长期受热出现密封面翘曲导致渗漏。

　　设计过程中，四个安装孔的位置度公差是核心管控项，一旦孔位偏差超差，会直接导致法兰无法顺利装配，或是装配后出现密封面压合不均的问题；同时法兰边缘做了小圆角过渡处理，避免安装过程中锐边割伤配套的密封胶垫或是操作人员手部，也能减少应力集中，提升法兰长期受振动工况下的结构强度，避免边角位置出现疲劳裂纹。不同于通用标准法兰，这款法兰属于车型专属的定制化连接件，没有可直接替换的标准件，建模过程中需要完全逆向匹配涡轮端接口的实际轮廓尺寸，既要保证通流孔与对接管路的截面完全对齐，也要保证四个安装孔的相对位置与壳体螺柱完全一致，同时法兰的外轮廓不能超出周边部件的安装间隙，避免装配后与周边的线束、其他管路出现运动干涉。实际装车验证阶段，

　　这类法兰需要经过温度循环测试、振动耐久测试以及压力密封测试，确保在发动机全工况运行范围内，都能保持稳定的连接与密封性能，不会因为热胀冷缩出现密封失效，也不会因为长期振动出现固定螺栓松脱的问题。对于三维建模从业者而言，这类异形法兰的建模核心在于准确还原轮廓的随形特征，尤其是腰型通流孔的曲率、四个安装孔的相对位置坐标，以及密封面的平面精度要求，建模时需要优先锁定安装基准，以其中两个对角安装孔的中心连线作为定位基准，再推导其余轮廓的尺寸参数，才能保证最终模型与实际装车件的尺寸完全匹配，可直接用于后续的3D打印样件制作或是机加工生产。
