博格华纳KKK K04涡轮配套落水管法兰结构

　　这款法兰件主要适配博格华纳KKK K04系列涡轮增压器的落水管路连接场景，在涡轮增压系统的气路衔接环节承担核心的密封与定位作用。日常在改装车、性能车的涡轮管路布局中，这类法兰是衔接涡轮壳体出水口与冷却回水管路的关键连接件，一旦法兰的密封面平面度不足、安装孔位偏差过大，很容易出现冷却液渗漏、管路共振松脱的问题，严重时甚至会导致涡轮冷却不足出现烧蚀故障。

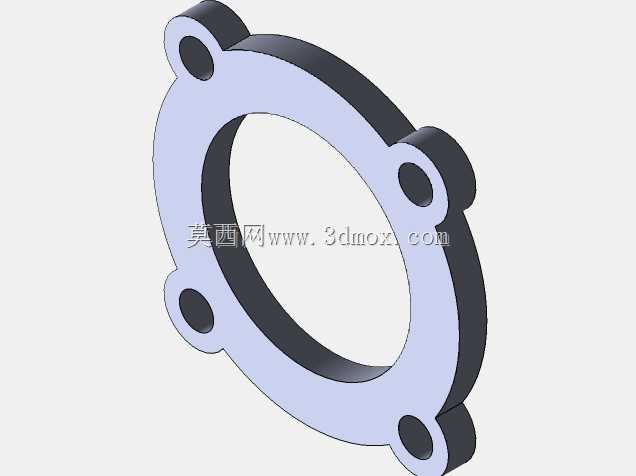

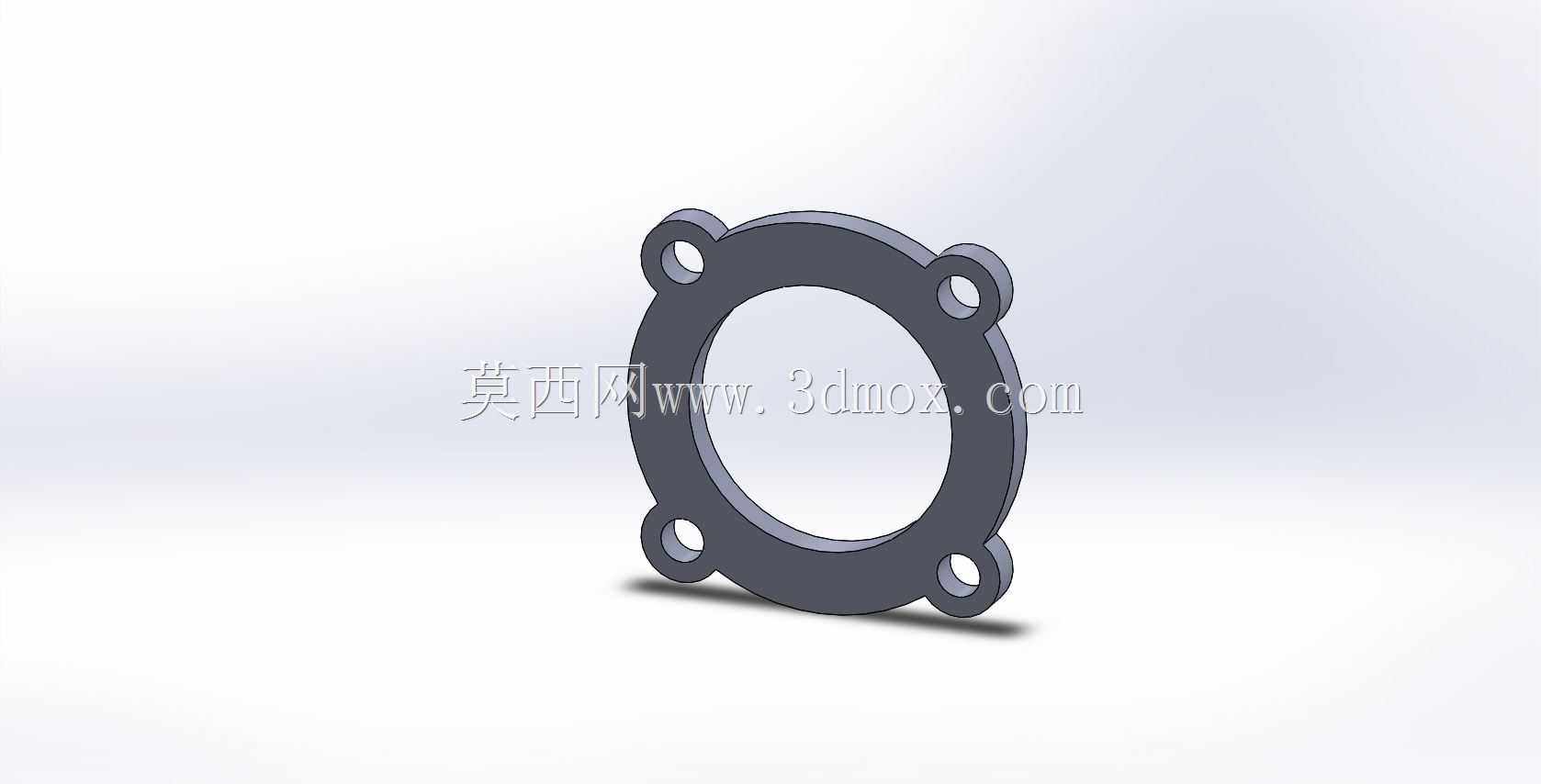

　　从结构设计来看，该法兰采用环形基体搭配四个均布凸耳安装位的布局，中心通孔的内径完全匹配K04涡轮落水管的通径要求，不会出现通径缩颈影响流体通过效率的问题。四个安装凸耳上的通孔位置，完全对应涡轮壳体上的预装螺柱位置，安装时无需额外扩孔或者调整管路角度，直接对位套入后拧紧固定螺母即可完成初步定位。法兰的密封面采用精磨平面设计，表面粗糙度控制在适合密封垫片贴合的区间，安装时搭配对应厚度的耐温密封垫片，能够承受涡轮工作时的高温振动工况，不会因为长期热胀冷缩出现密封失效。

　　设计过程中首先要确认的是安装边界尺寸：法兰整体的外轮廓不能超出涡轮壳体周边的安装空间，避免和周边的隔热罩、进气管路、发动机缸体附件出现干涉；四个安装凸耳的外伸长度经过反复校核，既保证安装孔有足够的承压面积，不会在拧紧螺母时出现凸耳断裂的问题，又不会因为凸耳过长占用多余的机舱空间。中心孔的倒角设计也经过考量，内孔两端都做了小角度倒角，一方面方便安装时管路的对位插入，另一方面也能去除机加工产生的锐边，避免安装时割伤密封胶圈或者操作人员的手部。

　　在实际应用场景里，这类法兰除了适配原厂K04涡轮的落水管连接，也常被用于涡轮改装后的管路定制环节，很多改装厂商在做加大涡轮的落水管路匹配时，会以这款法兰的安装尺寸为基准，调整管路的走向和通径，保证和涡轮端的连接位完全匹配，减少定制管路的适配工作量。法兰的厚度选择也经过实际工况验证，过薄的法兰在长期高温振动下容易出现翘曲变形，导致密封面贴合不严；过厚的法兰则会增加不必要的重量，同时占用轴向安装空间，导致管路安装时出现轴向尺寸偏差。这款法兰的厚度刚好平衡了结构强度和安装空间的需求，拧紧固定螺母时不会出现法兰形变，同时轴向尺寸刚好匹配原厂密封垫片的压缩量要求。

　　从建模逻辑来看，绘制这款法兰时首先要确定中心基准面，先绘制中心通孔的轮廓，再向外延伸出法兰的环形基体，之后在基体的圆周方向定位四个安装凸耳的位置，保证四个凸耳的中心连线构成的正方形中心和法兰中心完全重合，避免出现安装孔位偏心导致的安装应力。安装孔的直径比固定螺柱的直径大出合理的安装间隙，既不会因为间隙过小导致安装时对位困难，也不会因为间隙过大导致法兰安装后出现径向偏移，影响密封面的贴合度。法兰的所有边角都做了小圆角过渡，避免应力集中，在长期受振动载荷的工况下，不会因为边角的应力集中点出现裂纹扩展，提升零件的长期使用寿命。

　　在管路装配环节，这款法兰的定位精度直接影响整个落水管路的装配效率，如果法兰的安装孔位角度偏差超过1度，就会导致后续管路的走向出现偏移，和周边部件产生干涉，因此建模时安装孔的角度定位公差需要严格控制。密封面的平面度要求是整个零件的核心精度指标，建模时需要保证密封面为完全平整的基准面，后续加工时以这个面为定位基准加工安装孔，才能保证安装后密封面和涡轮端面完全平行，压紧密封垫片时受力均匀，不会出现局部压不实导致的渗漏问题。
