福特西格玛1.6发动机排气歧管连接法兰

　　在小排量自然吸气进气道喷射汽油机的排气系统布局里，排气歧管法兰是衔接缸盖排气侧与歧管本体的核心承压密封部件，这款适配福特西格玛1.6排量动力单元的法兰，主要应用在搭载该款动力的家用紧凑级乘用车排气系统前端，直接对接气缸盖的四个排气道出口，承担着固定排气歧管、密封高温排气、传递缸盖与歧管间装配载荷的作用。

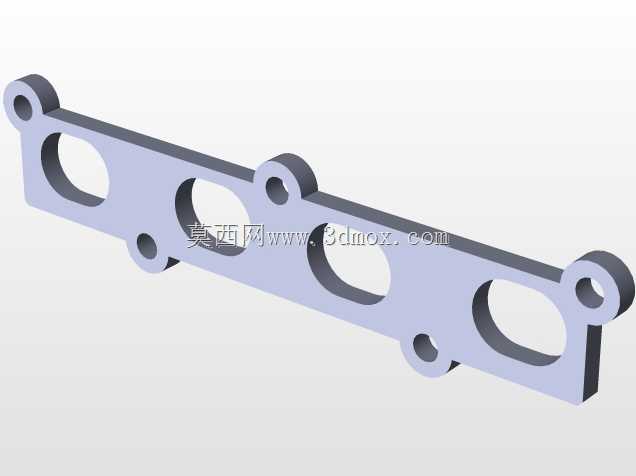

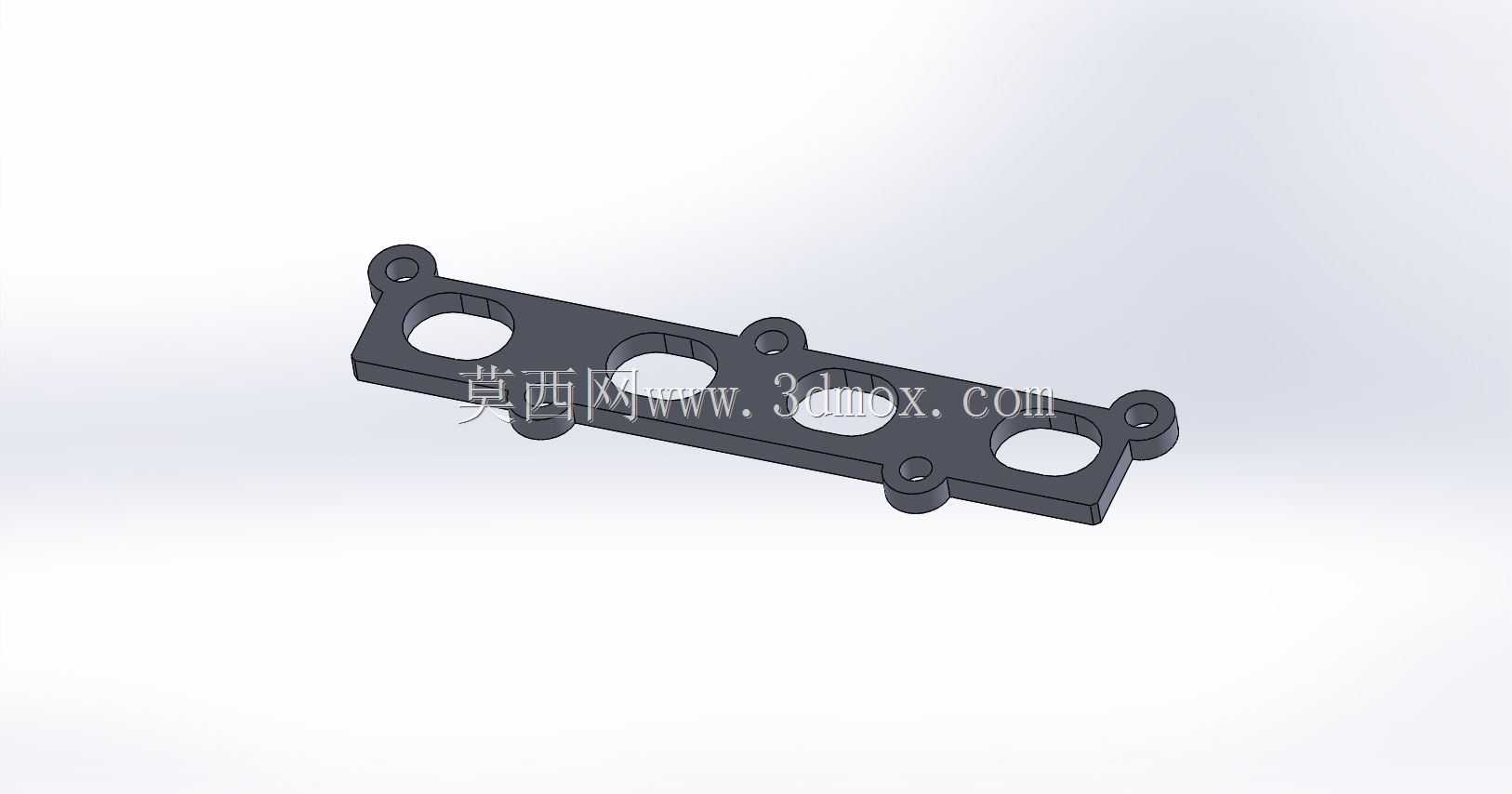

　　从实际装车工况来看，该法兰长期处于800-950摄氏度的高温排气冲刷环境中，同时要承受发动机运行带来的宽频振动，以及排气脉冲带来的交变压力载荷，因此设计阶段首先要保证安装面的平面度公差控制在0.05mm以内，避免长期高温工况下出现密封面翘曲导致的排气泄漏问题。法兰本体采用长条形一体化布局，沿长度方向依次排布四个与缸盖排气道对应的通孔，每个通孔的内径匹配排气道出口直径，边缘做了0.5mm的倒角处理，既可以避免装配时刮伤排气歧管的密封垫片，也能减少排气流通截面的突变，降低排气阻力。

　　安装边界方面，法兰上共设置了五个安装定位凸台，每个凸台中心加工有螺栓过孔，孔位公差严格匹配福特西格玛1.6缸盖排气侧的原厂螺栓孔位置坐标，其中两端的凸台向法兰外侧延伸，中间的三个凸台分布在相邻两个排气道通孔之间，这种布局可以让每个螺栓的压紧力均匀覆盖对应的密封区域，避免出现局部压紧力不足导致的垫片压溃不均问题。法兰的厚度设计为8mm，既可以保证高温下的结构刚性，避免螺栓拧紧时法兰发生形变，也不会过度增加排气侧的重量，符合小排量乘用车的轻量化设计要求。

　　设计思路上，这款法兰没有采用分体式结构，而是选择一体化铸造成型后再做机加工的工艺路线，材料选用耐高温的球墨铸铁，相比钢制冲压法兰，铸态组织的高温抗蠕变性能更好，长期在排气高温下不会出现应力松弛导致的螺栓预紧力下降。法兰与排气歧管配合的一侧，围绕每个排气道通孔加工有深度0.3mm的垫片定位槽，装配时金属复合密封垫片可以嵌入槽内，避免车辆运行过程中垫片发生移位，同时定位槽的存在也可以减少密封面的有效接触宽度，在相同螺栓预紧力下获得更高的面压，提升密封可靠性。

　　从实际维修与改装场景来看，这款法兰的孔位完全遵循原厂动力的安装尺寸，既可以用于原厂排气歧管的故障更换，也可以适配改装类不锈钢排气歧管的安装对接，不需要对缸盖侧做任何改动。在建模过程中，所有安装孔的位置度、密封面的平面度、通孔的同轴度都严格按照原厂动力的装配公差要求设定，法兰的所有棱边都做了R0.8的圆角处理，避免应力集中，同时也符合铸造工艺的拔模要求，减少生产过程中的废品率。

　　需要注意的是，这类排气侧法兰在装配时，螺栓的拧紧顺序需要遵循从中间向两端交叉拧紧的原则，分三次拧紧到规定扭矩，避免法兰受力不均出现翘曲；同时法兰密封面不允许有任何磕碰、划痕，哪怕是深度超过0.1mm的划痕都可能导致高温排气泄漏，引发排气噪音增大、舱内废气进入等问题。在发动机运行过程中，法兰还要将一部分排气振动传递到缸盖侧，因此其本身的固有频率设计避开了发动机常用转速区间的振动频率，避免发生共振导致的法兰开裂、螺栓断裂等故障。
