加勒特T25涡轮进口法兰结构设计

　　在涡轮增压系统的进气管路布局中，法兰作为核心的连接密封部件，直接决定了管路对接的同轴度、密封可靠性以及长期工况下的抗振性能，加勒特T25涡轮对应的进口法兰，是匹配小排量涡轮增压机型进气端连接的专用结构件，其设计完全围绕涡轮壳体进气口的安装边界展开，没有冗余的结构设计。从实际装车与台架测试的场景来看，这类法兰主要应用在1.5T-2.0T排量区间的汽油发动机涡轮增压系统中，对接涡轮壳进气侧与进气中冷后的管路，或是直接对接空滤后到涡轮压气机端的管路，部分改装场景下也会用于涡轮升级后的管路转接，需要同时承受进气负压、压气机端的脉冲压力波动，以及发动机运行带来的持续振动，因此结构设计上优先保证连接刚度与密封面的平面度。

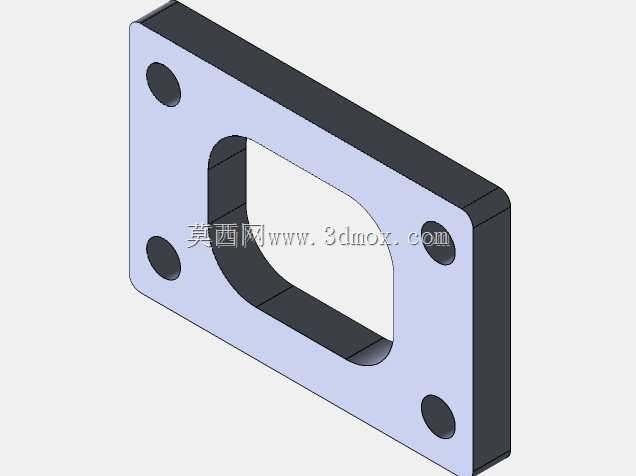

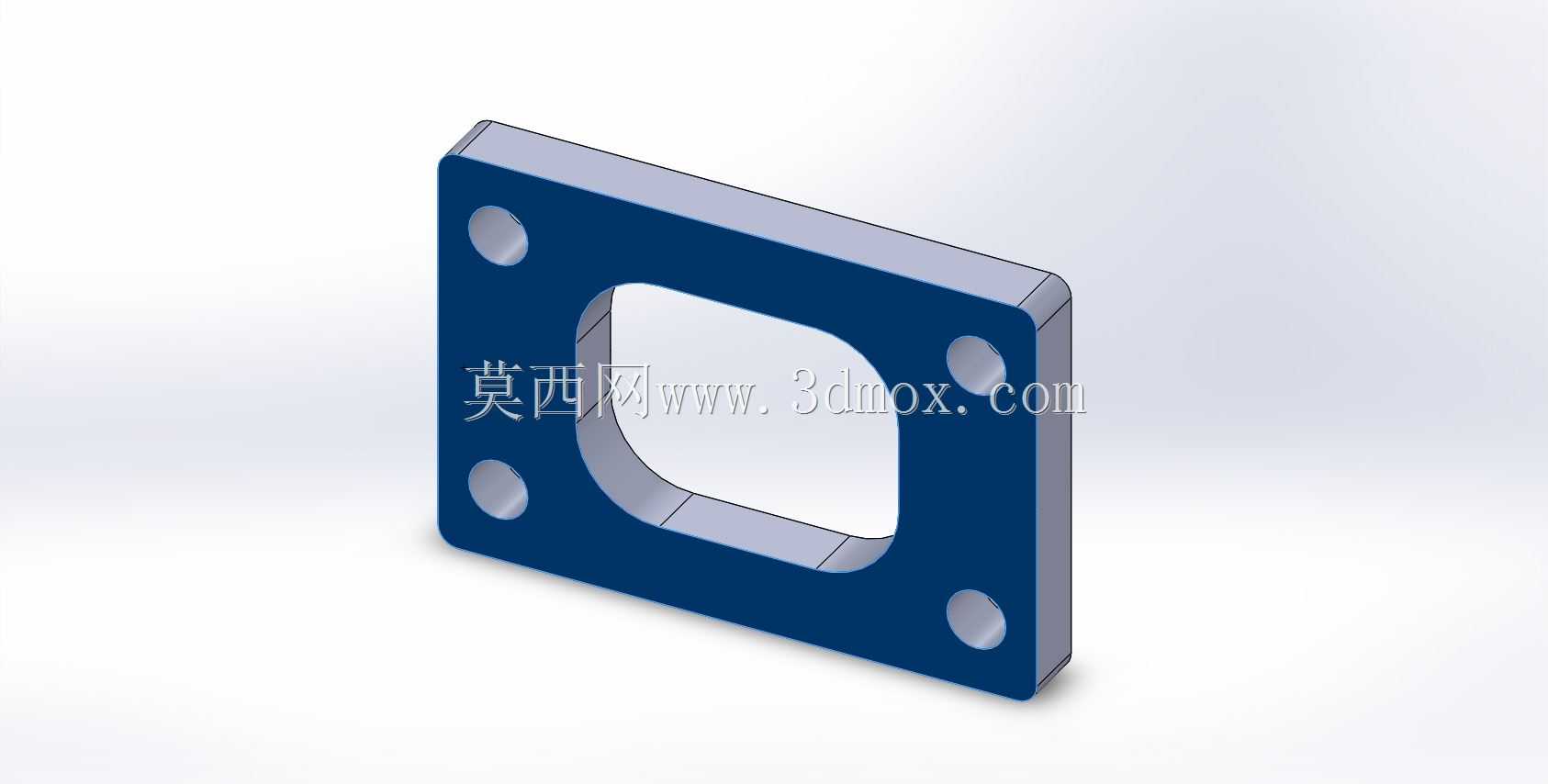

　　该法兰整体采用方形板式结构，区别于常规圆形管路法兰，方形布局完全匹配加勒特T25涡轮壳进气端的安装孔位分布，四个角位设置通孔安装位，孔位的中心距严格对应涡轮壳体上的螺纹孔位置，安装时通过螺栓穿过法兰孔与涡轮壳锁紧，无需额外的转接座，减少了连接层级带来的泄漏风险。法兰中心的开孔为带圆角的方形结构，完全贴合涡轮进气口的流道截面，避免了圆形法兰对接异形流道时出现的通流截面突变，减少进气阻力，这一设计是针对T25涡轮压气机进口的异形流道专门匹配的，若采用常规等径圆孔法兰，会在流道衔接处出现台阶，造成进气紊流，影响压气机的进气效率，尤其在高转速工况下会明显提升压气机的喘振风险。

　　从设计思路上看，该法兰的厚度取值经过刚度校核，在螺栓锁紧力矩达到工艺要求值时，法兰本体不会出现翘曲变形，保证密封面全周的压紧力均匀，密封面的平面度公差控制在0.1mm以内，装配时配合对应的密封垫片，可承受1.5bar以上的持续增压压力而不出现泄漏。四个安装孔的位置度公差严格控制在0.05mm范围内，避免装配时出现孔位错位导致的螺栓偏斜，防止长期振动下螺栓出现疲劳断裂。法兰的边角处做了小倒角处理，去除加工毛刺，避免装配时割伤密封胶圈或是操作人员手部，同时也减少了应力集中点，提升法兰的抗疲劳性能。

　　在安装边界上，该法兰的外轮廓尺寸完全避让涡轮壳周边的其他附件，包括涡轮的冷却水管路、机油管路接口，安装后不会与周边部件出现干涉，不需要额外修改周边管路的布局，可直接替换原厂法兰或是在改装场景下直接对接。法兰的密封面没有设置凸台或是密封槽，采用平面密封形式，适配常用的无石棉密封垫片或是金属复合垫片，通用性较强，不需要定制特殊规格的密封件，降低了后期维护的配件成本。

　　从实际使用的工况适配来看，该法兰的材质选型通常采用铝合金或是钢制材料，铝合金版本多用于民用装车场景，重量轻、导热性好，可降低进气端的热传导；钢制版本多用于高增压的改装场景，刚度更高，可承受更大的螺栓锁紧力与更高的压力波动。建模过程中，所有的孔位、中心开孔的轮廓都严格按照T25涡轮的实测安装尺寸绘制，没有随意调整孔位距离或是开孔尺寸，保证模型可直接用于生产加工或是3D打印样件验证，装配时可实现一次对位成功，不需要二次修配。

　　在管路对接侧，法兰的端面可根据对接管路的形式选择焊接结构或是快接结构，本次设计的基础版本为平面焊接式，可直接对接对应尺寸的铝合金管路或是钢管，焊接后打磨平整即可保证密封效果，若有快装需求，也可在该法兰模型的基础上修改端面结构，加装快装卡箍接口，拓展使用场景。需要注意的是，该法兰的安装孔为光孔设计，螺栓穿过时需配合平垫与弹垫，避免螺栓拧紧时压伤法兰表面，同时在振动工况下防止螺栓松脱，四个螺栓的拧紧需采用对角分次拧紧的方式，保证密封面的压紧力均匀，避免局部压力不足导致的漏气。

　　长期使用过程中，该法兰的失效形式主要为密封面腐蚀、螺栓孔变形两种，因此设计时在密封面预留了0.2mm的加工余量，若表面出现腐蚀凹坑，可通过铣削加工修复平面度，重复使用；螺栓孔的孔径比螺栓大0.5mm，既保证了装配的容错空间，又不会因为间隙过大导致法兰错位，平衡了装配便利性与定位精度。对于涡轮增压系统的设计人员来说，这类专用法兰不需要从零开始测绘建模，直接基于准确的三维模型调整对接端结构即可，可大幅缩短进气管路的设计周期，避免因为孔位错误、尺寸不符导致的样件报废问题。
