宾利欧陆GT落水管密封连接法兰结构

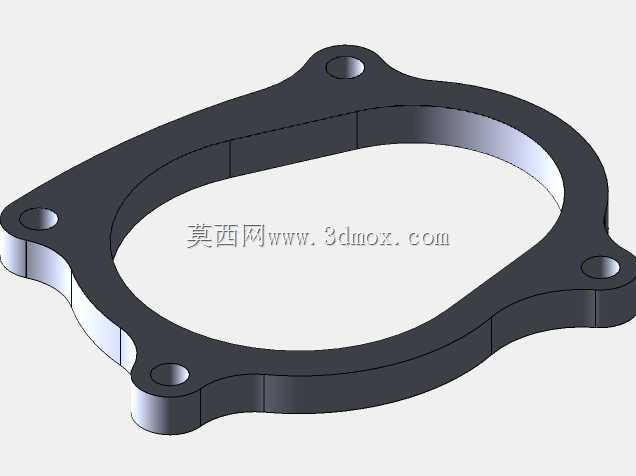

该法兰构件主要应用于豪华乘用车辆的车身排水系统管路对接场景，具体适配宾利欧陆GT车型的落水管装配环节，承担着管路端部密封、定位固定以及载荷分散的核心作用，是车身排水通路中保障连接可靠性的关键零部件。在车辆实际运行过程中，落水管需要承接天窗、前围集雨槽汇集的雨水与洗车积水，将流体顺畅引导至车外排出，法兰作为管路与车身安装基座之间的衔接部件，既要避免连接位置出现渗漏导致积水侵入车内内饰、电气元件区域，也要抵消车辆行驶过程中产生的振动、管路形变拉扯力，防止长期使用后出现连接松脱、错位的问题。从功能特性来看，该法兰采用异形轮廓设计，完全匹配对应车型安装位的曲面造型，周向均匀分布的五个安装孔位对应车身基座的固定点，安装时可通过螺栓或卡扣实现精准对位，孔位周边做了局部加厚处理，能够分散紧固件锁紧时的压应力，避免薄壁法兰主体出现压溃变形。法兰的中心通流轮廓完全适配落水管的截面形状，边缘预留的密封件安装槽可嵌入橡胶密封垫，装配后密封垫被压紧在法兰与基座、法兰与管路端面之间，阻断流体渗漏的间隙路径，同时法兰的轴向厚度经过精准核算，既保证足够的结构强度承受管路振动载荷，也不会占用过多安装空间，适配车身侧围内部紧凑的布置环境。在设计思路上，该法兰优先遵循适配车型的安装边界约束，整体外轮廓完全贴合车身安装位的内凹曲面，没有多余的外凸结构，避免与周边的线束、内饰板、其他管路产生运动干涉；五个安装耳的延伸角度、孔位中心距严格按照原车安装点位参数设计，确保装配时无需额外修改基座即可直接对位安装，降低售后更换的装配难度。法兰的壁厚采用渐变设计，安装孔所在的耳位区域厚度更大，提升紧固位置的结构强度，而通流周边的主体区域在满足结构刚度要求的前提下做了适度减薄，在不影响使用性能的同时控制构件自重，符合车辆轻量化设计的整体趋势。从安装边界来看，该法兰的整体外轮廓最大尺寸适配落水管安装位的预留空间，安装后法兰端面与基座贴合面的平面度控制在合理公差范围内，保证密封垫受压均匀，不会出现局部间隙导致的渗漏问题；法兰的轴向高度匹配管路插入深度，装配后管路端部不会与法兰内侧产生剐蹭，保障排水通路的通流截面不受影响，即使在大流量排水工况下也能保证流体顺畅通过，不会在连接位置产生积水滞留。
