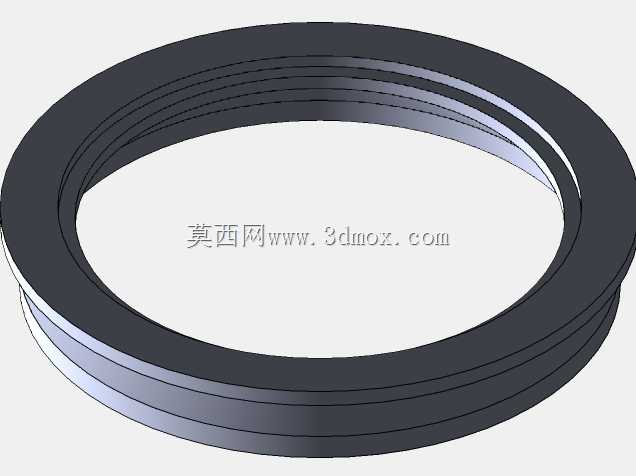

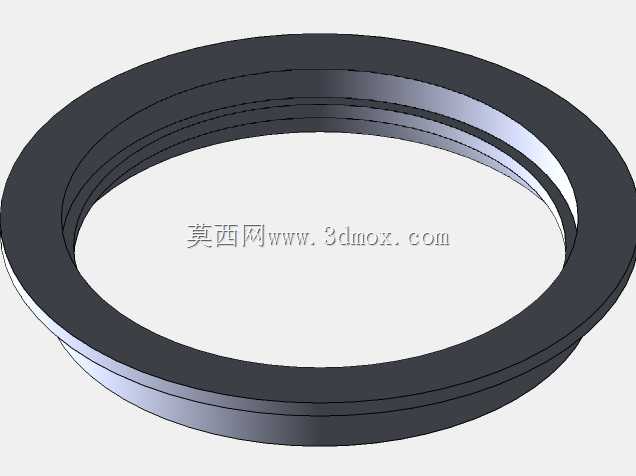

保时捷Panamera GTS落水管密封法兰结构

该法兰构件主要应用于豪华乘用车辆的冷却系统落水管路衔接场景，是车辆冷却循环回路中实现管路对接、密封防漏的核心连接部件，直接服务于发动机舱内冷却液输送管路的装配需求，适配高性能运动轿车的紧凑舱内布局要求。在实际装车使用中，该法兰承担着落水管与对应冷却回路接口的刚性衔接作用，一方面为管路端部提供稳定的支撑定位基准，抵消车辆行驶过程中产生的管路振动、位移拉扯应力，避免管路接口松脱；另一方面通过自身环形贴合面的精度设计，配合密封垫圈实现管路接口的静密封，阻断冷却液渗漏路径，保障冷却系统在高低温交变、压力波动工况下的密封可靠性，避免因冷却液泄漏引发的冷却效率下降、发动机过热等故障。从功能特性来看，该法兰采用环形阶梯式结构设计，不同直径的环形台阶分别对应落水管的插入定位、密封垫圈的安装限位、对接端面的贴合压紧三个功能区域，各台阶的过渡圆角经过优化，既能够减少装配过程中对密封件的刮擦损伤，也可以降低冷却液流经接口位置时的局部流阻，减少管路内部的紊流产生，提升冷却介质的输送效率。在设计思路层面，该构件充分结合了目标车型落水管的安装空间边界，整体采用扁平环形构型，轴向厚度控制在紧凑区间内，能够适配发动机舱内狭窄的管路布置空间，避免与周边线束、其他管路构件产生装配干涉；法兰的内外径尺寸经过匹配计算，内径完全适配对应规格落水管的通径要求，不会出现通径缩窄影响冷却液流量的问题，外径尺寸则与对接接口的安装压紧范围完全契合，保证螺栓压紧时受力均匀分布在整个密封端面上。在安装边界设计上，法兰的端面平面度经过严格控制，能够保证与对接面的完全贴合，环形侧壁的导向锥面设计可以引导管路快速插入定位，降低现场装配的对位难度，同时法兰的材质选型适配车辆冷却系统的工作环境，能够长期耐受冷却液的腐蚀、高低温循环的热胀冷缩影响，保持结构尺寸的稳定性，在全生命周期内维持可靠的连接与密封性能，为车辆冷却系统的稳定运行提供结构支撑。
