加勒特GT0632涡轮配套出口法兰结构

这款法兰件主要适配加勒特GT0632型号涡轮增压器的出气端连接场景，广泛应用在乘用车辆性能改装、小型动力设备增压系统搭建、通用内燃机进气增压管路的衔接环节中，是涡轮增压器与下游进气管道之间的核心转接密封部件。在实际动力系统运行过程中，该法兰承担着定位衔接、高压密封、载荷传递的核心作用：一方面要牢牢固定涡轮出气端与进气管路的相对位置，抵消发动机运行带来的持续振动，避免管路松脱移位；另一方面要保证增压后的高压气流不会从衔接缝隙泄漏，维持增压系统的压力稳定，避免增压值损耗导致的动力输出下降，同时阻隔高温涡轮端的热量向周边管路部件过度传导，降低周边橡胶管路的热老化速率。

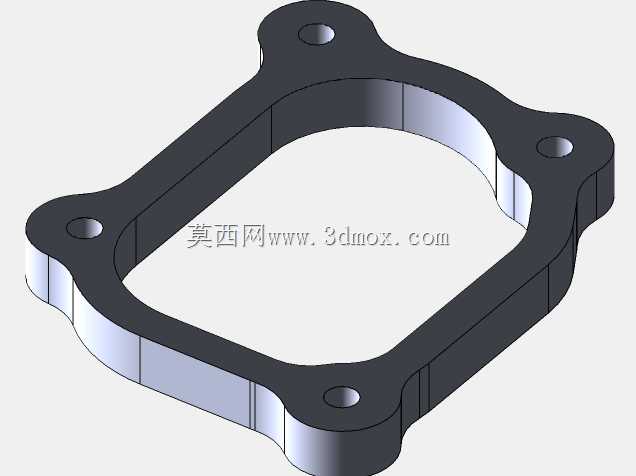

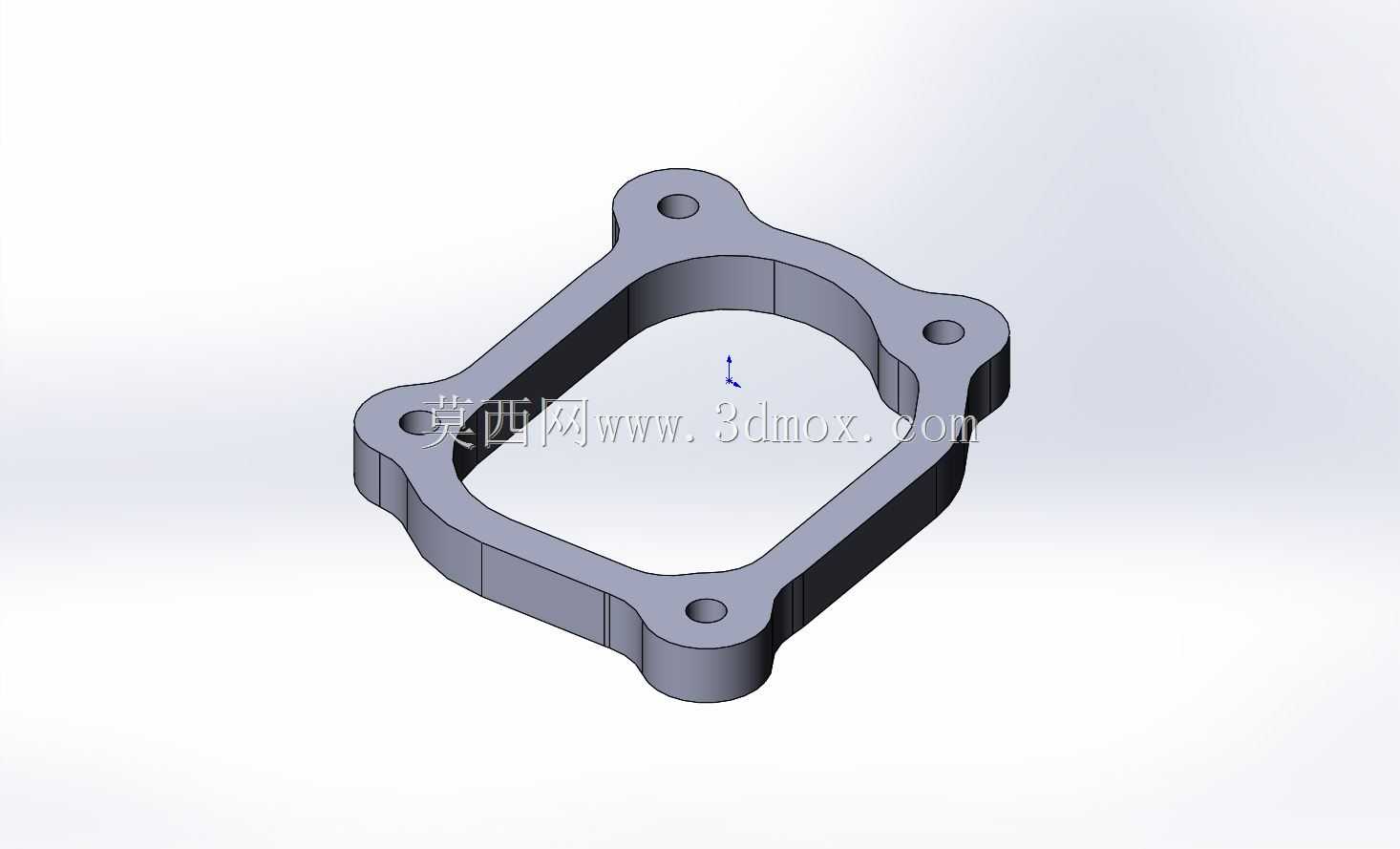

在设计思路上，这款法兰采用了与涡轮出气端轮廓完全匹配的仿形内孔结构，没有采用通用圆形法兰的冗余设计，在保证气流流通截面积完全匹配涡轮出气口径的前提下，尽可能压缩了法兰的整体外轮廓尺寸，减少了不必要的材料占用，也降低了部件自身重量，适配改装场景下紧凑的机舱布局需求。法兰整体采用等厚度的板式结构，四个安装孔位完全对应GT0632涡轮出气端的固定螺孔位置，孔位公差控制在装配允许的合理范围内，既保证安装时螺栓可以顺利穿入对位，又不会因为孔位间隙过大导致安装后出现错位偏移。法兰的密封面做了平面度处理，安装时配合对应的密封垫片，可以在螺栓锁紧的压力下实现完整的面密封，耐受涡轮端输出的高温高压气流冲击，不会出现长期使用后的密封失效问题。

从安装边界来看，这款法兰的外轮廓完全贴合涡轮安装面的外延尺寸，四个带圆弧过渡的凸耳结构刚好对应四个安装孔的位置，没有多余的外伸结构，安装时不需要额外调整周边管路的走位，直接对位贴合后锁紧螺栓即可完成装配。法兰的厚度经过匹配计算，既保证了螺栓锁紧时不会出现法兰形变，又不会因为厚度过大增加不必要的安装间距，避免管路装配时出现轴向尺寸偏差。法兰的边缘全部做了圆角过渡处理，没有尖锐的加工棱角，既可以避免安装过程中划伤操作人员或者周边管线，也能减少应力集中点，提升部件长期受振动载荷下的结构强度，避免长期使用后出现边角开裂的问题。内孔的边缘做了微小的倒角处理，不会切割损伤安装时配套的密封垫片，保证密封垫片可以完整贴合在密封面上，实现可靠的密封效果。
