带法兰安装座的嵌入式滚珠轴承单元

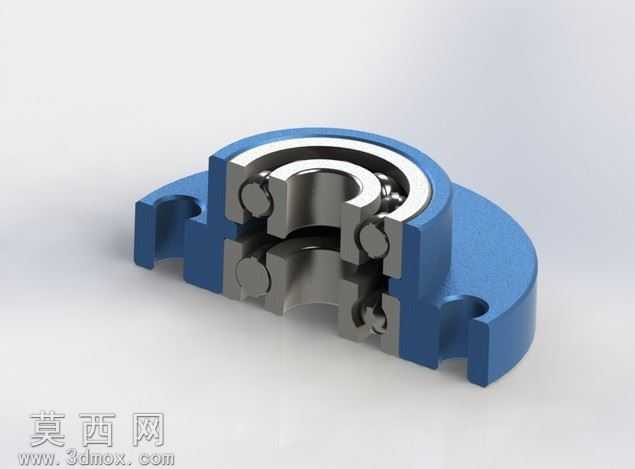

本作品为带圆形法兰安装基座的滚珠轴承单元三维建模成果，建模过程围绕实际机械装配需求展开，首先对轴承单元的整体结构进行拆解分析，将模型划分为外圈法兰基座、内置轴承外圈、滚动钢珠、保持架、轴承内圈五个核心结构模块，在三维建模软件中通过旋转凸台命令完成法兰基座的基础轮廓构建，精准绘制法兰盘上三个均匀分布的安装通孔，孔位与中心轴的夹角严格遵循120度等分设计，保证安装时的受力均匀性。法兰基座的轴肩过渡位置做了标准圆角处理，既避免应力集中问题，也还原实际加工的工艺特征。内置轴承部分通过圆周阵列命令完成滚动钢珠与保持架的排布，钢珠与内外圈滚道的配合间隙按照标准轴承的装配公差进行参数化设置，保证模型可直接用于装配干涉检查。材质渲染阶段，法兰基座部分赋予蓝色阳极氧化铝材质，调整材质的粗糙度与金属反射参数，还原金属表面的哑光磨砂质感；轴承内外圈赋予高碳铬轴承钢材质，提升金属高光反射强度，滚动钢珠添加镀铬材质效果，突出滚珠表面的高光泽度，保持架采用冲压钢材质的哑光金属效果，不同部件的材质区分清晰，可直观分辨各结构的功能分区。设计过程中充分考虑该轴承单元的实际使用场景，法兰盘的厚度、安装孔的孔径、轴承内圈的内径尺寸均参考常用小型DIY数控铣床的主轴支撑需求进行参数匹配，轴座的同轴度公差在建模时通过基准轴约束进行严格控制，保证内圈旋转时的径向跳动符合传动支撑的精度要求。整体模型结构完整，细节还原度高，各部件的装配关系清晰，无结构缺失或干涉问题，既可以用于机械设计教学中的轴承结构演示，也可直接导入小型数控设备的装配设计中作为标准支撑部件使用，模型的参数化特征支持后续根据不同安装需求快速调整法兰尺寸、轴承内径等核心参数，具备较强的复用性。
