液压油路块集成式阀组连接结构

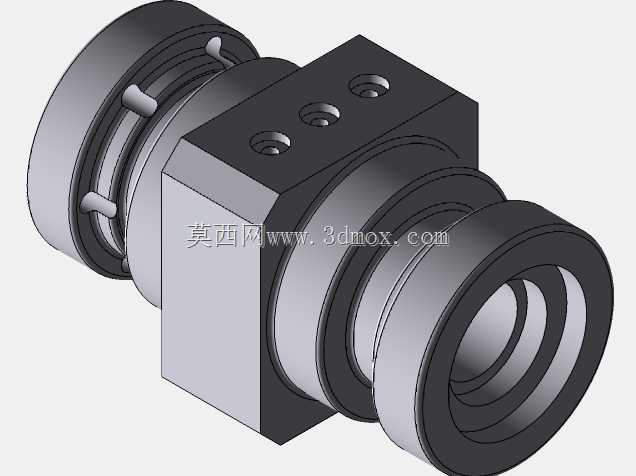

该结构为液压系统中常用的集成式油路连接阀组，主要应用于中小型液压站、机床液压回路、自动化设备液压驱动单元等场景，承担油路通断控制、压力调节、多通路分流的核心作用，替代传统分散式管路连接方案，大幅减少液压系统外接管路数量，降低管路泄漏风险，同时压缩液压阀组的整体安装空间，提升液压系统的集成度与运行稳定性。从功能特性来看，该结构将方形油路块作为核心载体，两侧分别设置外螺纹连接端与卡套式接插端，可分别对接液压泵出油管路与执行元件进油管路，油路块顶面预留三个内螺纹安装孔，用于安装溢流阀、节流阀、单向阀等标准液压插装阀，实现单块阀体集成压力控制、流量调节、方向锁定等多重功能，无需额外搭建阀架与排布外接油管。设计过程中，优先考虑油路的通流效率与密封可靠性，内部油路采用大圆角过渡流道设计，避免直角流道造成的液压油紊流与压力损失，两侧连接端均设置多层密封槽位，可适配O型圈与组合密封垫圈，在16MPa额定工作压力下保持稳定密封性能，无渗漏隐患。外形尺寸方面，整体采用同轴式布局，主体方形阀块边长与两端连接接头外径保持合理比例，安装时可通过阀块侧面的定位平面实现快速找正，两端连接端的螺纹规格适配常规液压管路标准，无需额外制作转换接头即可直接接入现有液压回路，安装边界预留足够的扳手操作空间，顶面插装阀安装孔位间距符合液压阀安装的通用规范，阀件安装后互不干涉，后期维护拆卸时无需拆解周边管路即可单独更换故障阀件。该结构在设计时充分兼顾了加工工艺性，方形阀块的各安装面均采用平面铣削加工，保证安装平面的平面度与粗糙度要求，内部油路孔采用深孔钻加工工艺，孔位同轴度控制在合理公差范围内，两端连接接头与阀块的配合面采用精车加工，保证配合精度，整体结构无复杂异形曲面，常规机加工设备即可完成全部加工工序，制造成本可控，适合批量配套生产。在实际使用场景中，该集成阀组可根据不同的液压回路需求，在顶面预留孔位安装不同功能的插装阀，灵活适配调压、调速、保压等不同工况需求，相比传统管式阀连接方案，整体结构紧凑，振动抗性更强，在设备运行产生持续振动的工况下，不会出现管路接头松动漏油的问题，大幅降低液压系统的后期维护频次，提升设备整体的运行可靠性。
