双链轮滚子链传动结构三维设计

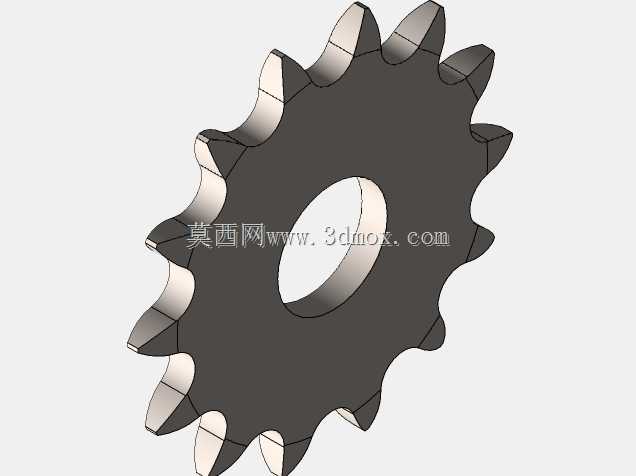

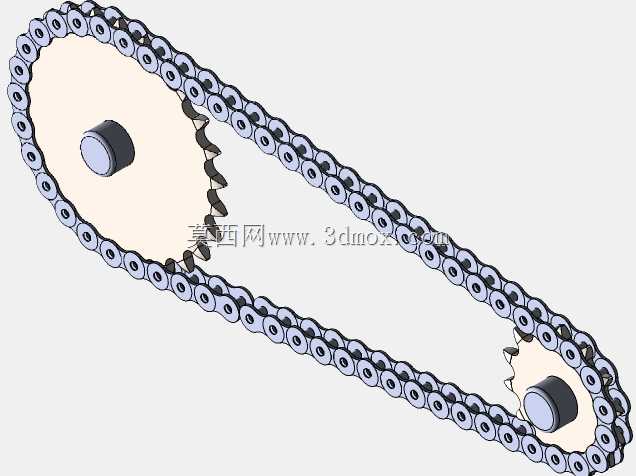

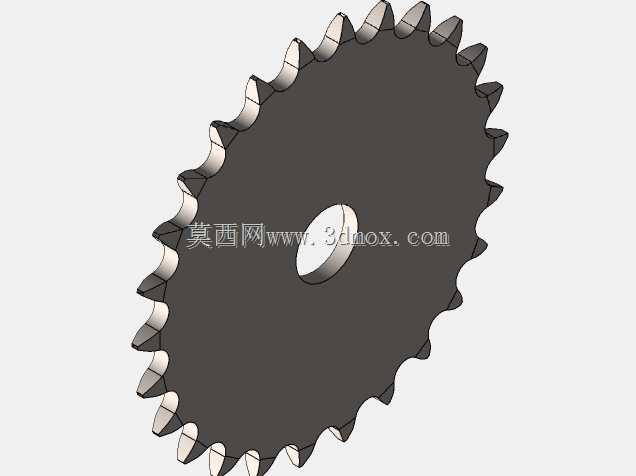

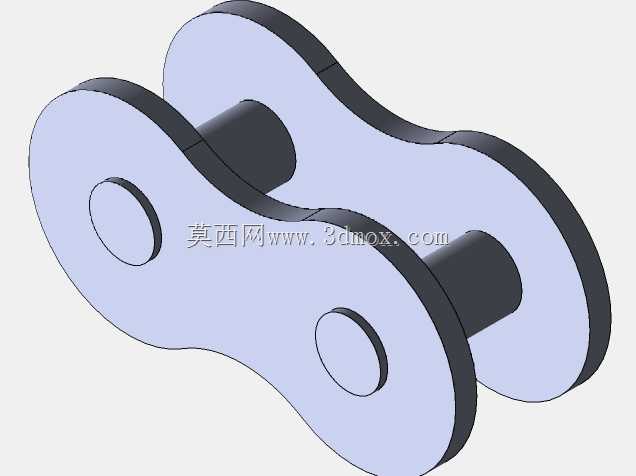

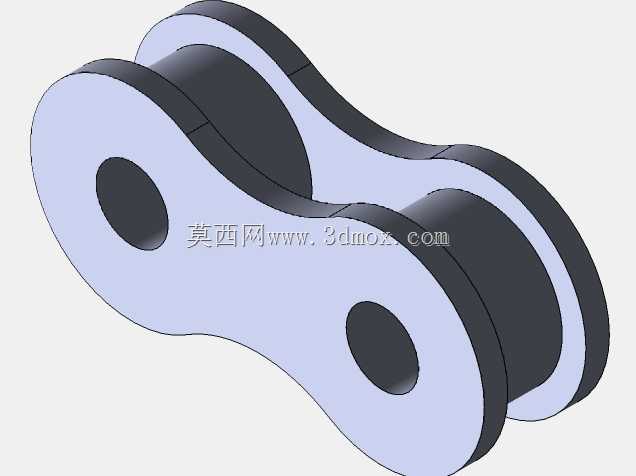

这套链传动结构是工业传动系统中应用极为广泛的动力传递组件，常见于输送设备、农业机械、轻工生产线、摩托代步工具以及各类需要长距离定比传动的机械设备中，相比带传动它不存在打滑丢转的问题，相比齿轮传动它对安装中心距的适配范围更广，能在多尘、油污、高低温交替的恶劣工况下保持稳定的动力输出，日常运维成本低、传动效率高，是中低速重载传动场景的首选结构方案。整套结构由两个不同齿数的链轮与闭合环绕的标准滚子链组成，大链轮作为主动端适配动力输入轴安装，小链轮作为从动端对接负载执行机构，通过链条链节与链轮轮齿的依次啮合，实现两个平行轴之间的旋转运动与扭矩传递，传动比精准稳定，可有效缓冲动力输入侧的小幅振动，同时能承受瞬时冲击载荷，适配多数开式传动的安装需求。设计过程中首先根据目标传递功率、输入转速与预期传动比确定链轮的基本参数，大链轮采用较多齿数设计，可降低单个轮齿的啮合受力，减少运转过程中的多边形效应带来的传动脉动，小链轮齿数匹配传动比要求，保证链条在小轮上的包角满足啮合要求，避免跳齿脱链问题；链轮轮齿采用标准渐开线啮合齿形，齿廓经过修形处理，能让滚子在啮入啮出过程中顺畅过渡，减少刚性冲击与磨损，链轮中心的轴孔与键槽按照标准轴系配合设计，可直接对接常用规格的传动轴，轮毂部分做了加厚处理，保证链轮与轴装配后的同轴度与连接强度，避免高速运转时出现偏摆晃动。链条采用标准滚子链结构，由内链板、外链板、销轴、套筒、滚子五个核心零件组装而成，相邻链节通过销轴铰接，可灵活弯折环绕链轮，滚子在啮合时可自由转动，将链节与轮齿之间的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的磨损损耗，链板采用等强度异形结构，在保证抗拉强度的前提下尽可能减轻自重，降低运转过程中的离心载荷。安装边界方面，两个链轮的中心距按照链条节数与张紧需求设计，预留了适当的张紧调节余量，可适配常规的张紧轮安装或中心距调整需求，链轮的轴向宽度与链条宽度匹配，保证链条运转时不会出现侧向偏移脱落，整套结构的外形轮廓可直接嵌入对应设备的传动舱设计，不需要额外做大幅的结构修改，能直接用于设备的传动方案验证、装配干涉检查以及后续的工程出图生产。
