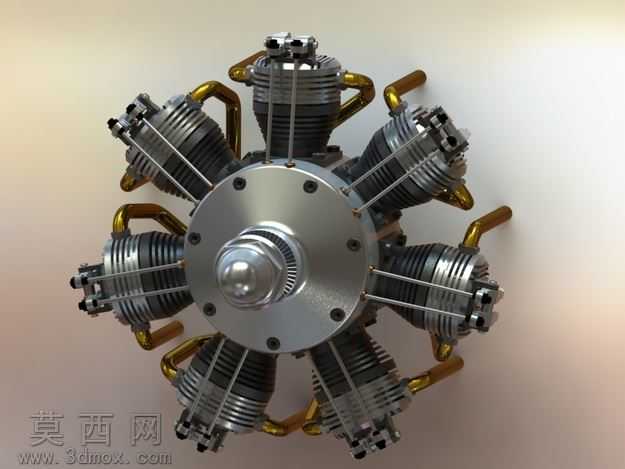

七缸星型径向航空活塞发动机结构模型

该模型为七缸星型布局的径向活塞发动机三维建模作品，整体采用中心对称的放射式结构设计，建模过程中严格遵循星型发动机的真实机械传动逻辑，以中心曲轴输出轴为核心基准，七个气缸沿中心机匣周向均匀排布，相邻气缸夹角保持一致，还原了经典径向引擎的紧凑布局特征。建模阶段首先完成中心传动壳体的构建，对壳体表面的安装螺栓孔、定位销位、中心轴安装座等细节做了精准还原，壳体边缘做了符合机加工特征的倒角处理，还原金属机匣的厚重质感。七个独立气缸组件采用统一参数化建模完成，每个气缸都包含散热鳍片组、气门机构、进排气接口、活塞连杆衔接位等细节，散热鳍片的间距、厚度都参考真实航发参数设置，保证结构比例协调。进排气管路采用黄铜质感的弯管设计，沿气缸外侧排布，管路弯折弧度自然，衔接处做了密封接头的细节刻画，还原老式星型发动机的管路布局特征。中心整流罩采用流线型曲面建模，表面做了环形防滑纹理的细节处理，与中心轴的衔接位做了阶梯式的装配结构，符合真实零件的装配逻辑。渲染阶段采用哑光金属材质模拟气缸散热片的铸铝质感，对金属表面做了细微的颗粒纹理处理，还原使用状态下的金属质感；进气管路采用抛光黄铜材质，调整材质反射参数呈现暖金色金属光泽；中心机匣采用亮面铝合金材质，通过环境光反射突出金属加工面的平整质感。整体布光采用柔和的侧顶光作为主光源，搭配底部补光弱化结构阴影，清晰呈现每一层散热鳍片的层次、管路的弯折轮廓以及中心机匣的螺栓细节，通过材质粗糙度的差异区分不同金属零件的质感，让整个发动机模型的机械质感更加真实。设计过程中重点还原星型发动机的空间布局特征，保证七个气缸的安装角度、连杆与中心曲轴的衔接位置完全符合机械原理，所有外露的紧固件、管路接头都做了等比例还原，既保证了整体视觉的协调统一，也完整呈现了径向活塞发动机的典型结构特征，可用于机械结构展示、动力原理科普以及3D打印实体模型制作参考。
