带线性导轨的激光加工设备结构设计

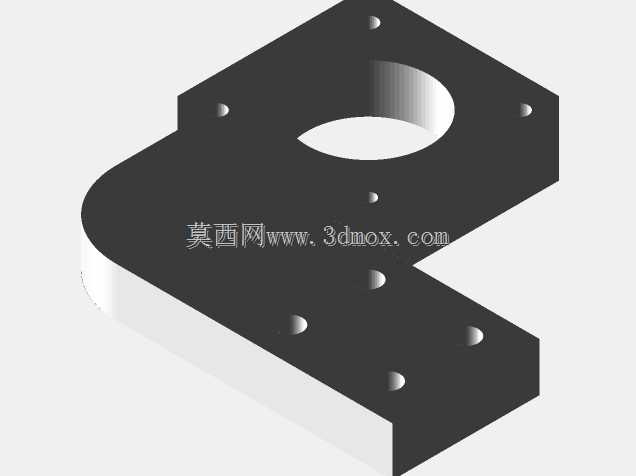

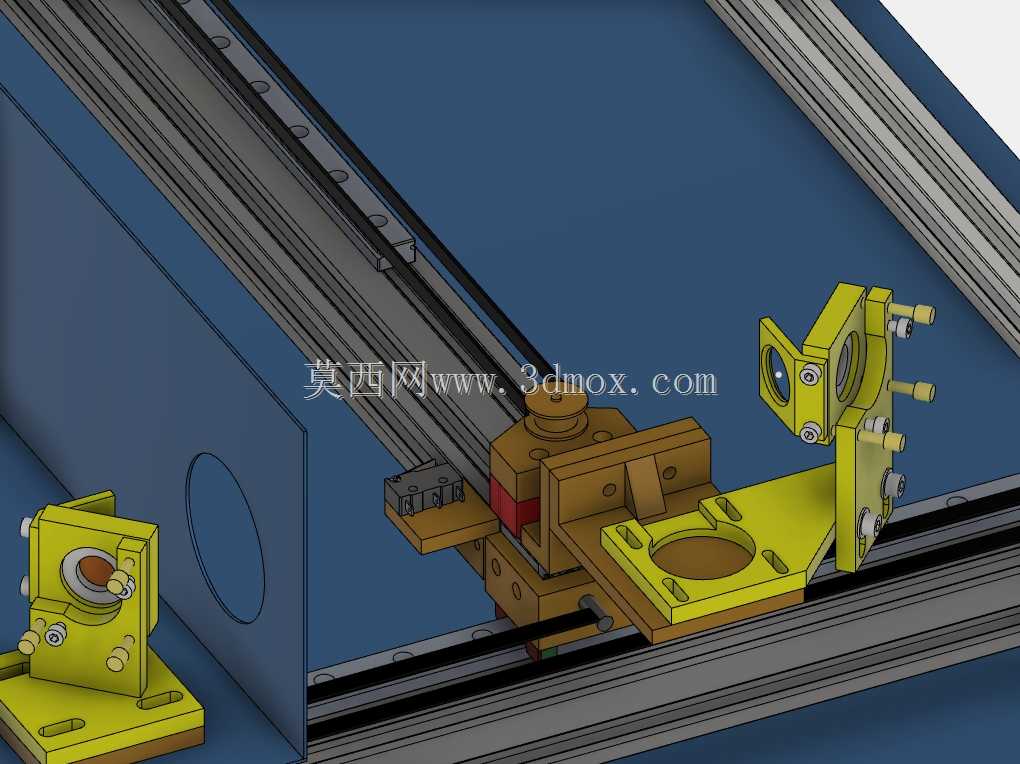

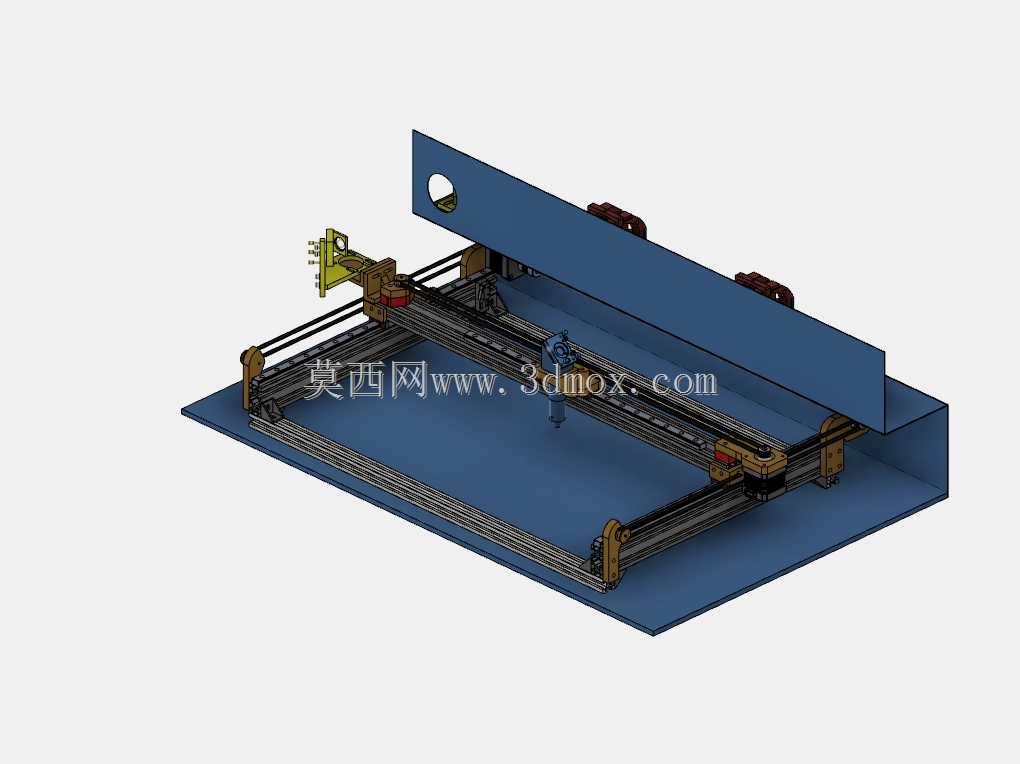

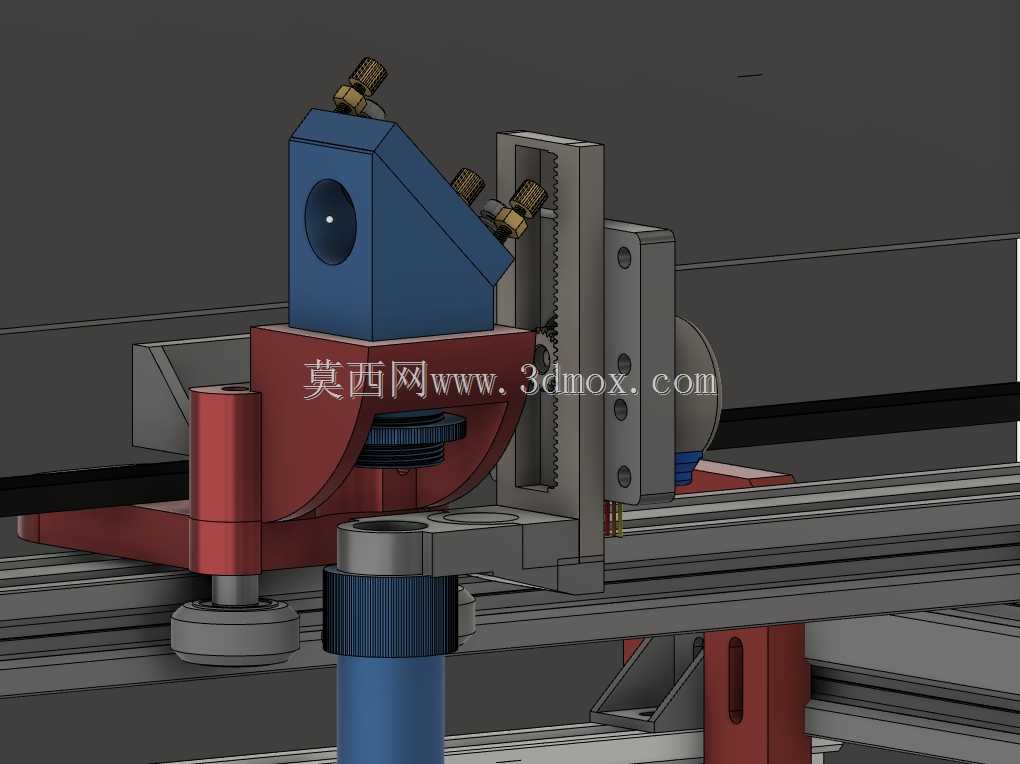

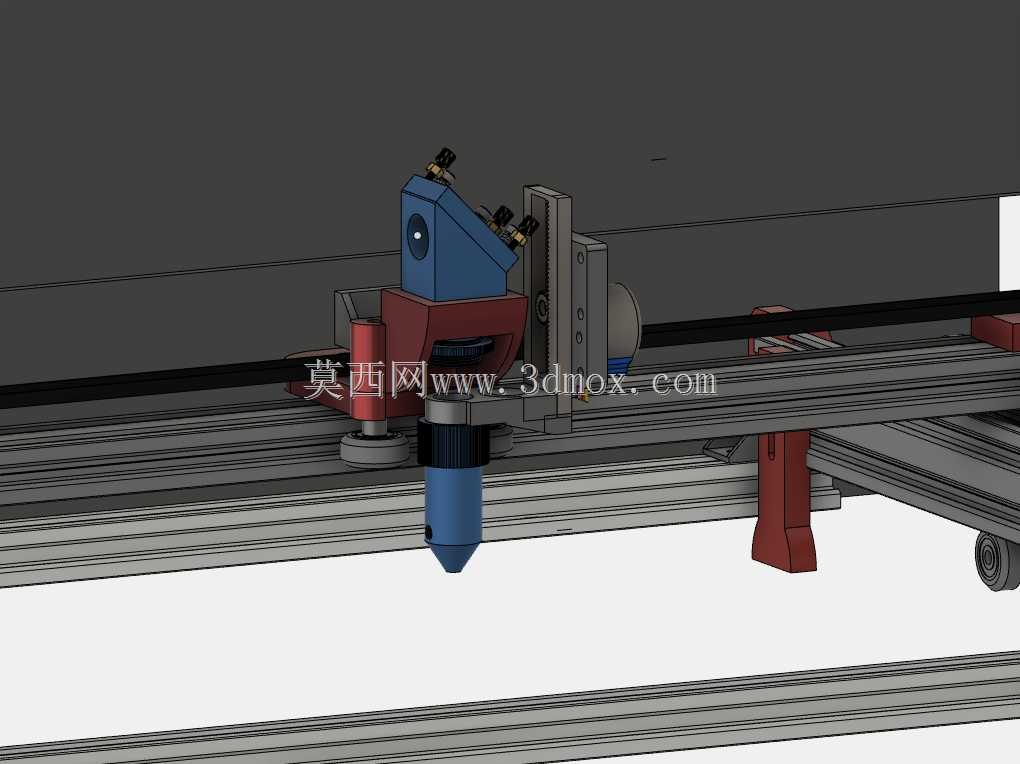

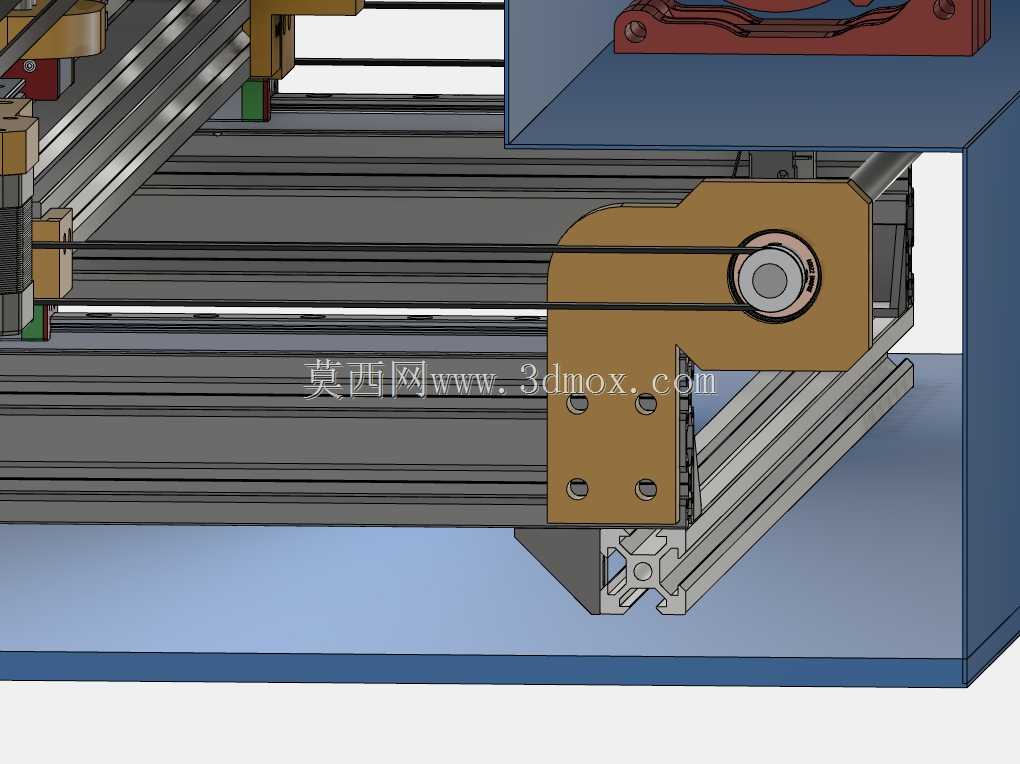

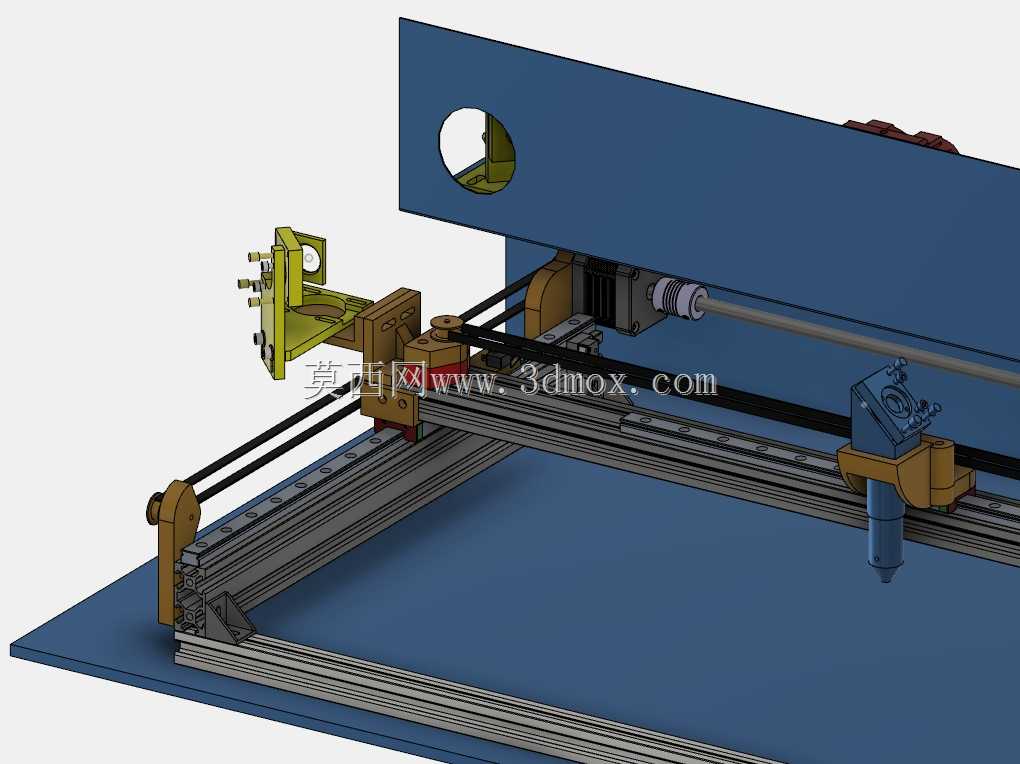

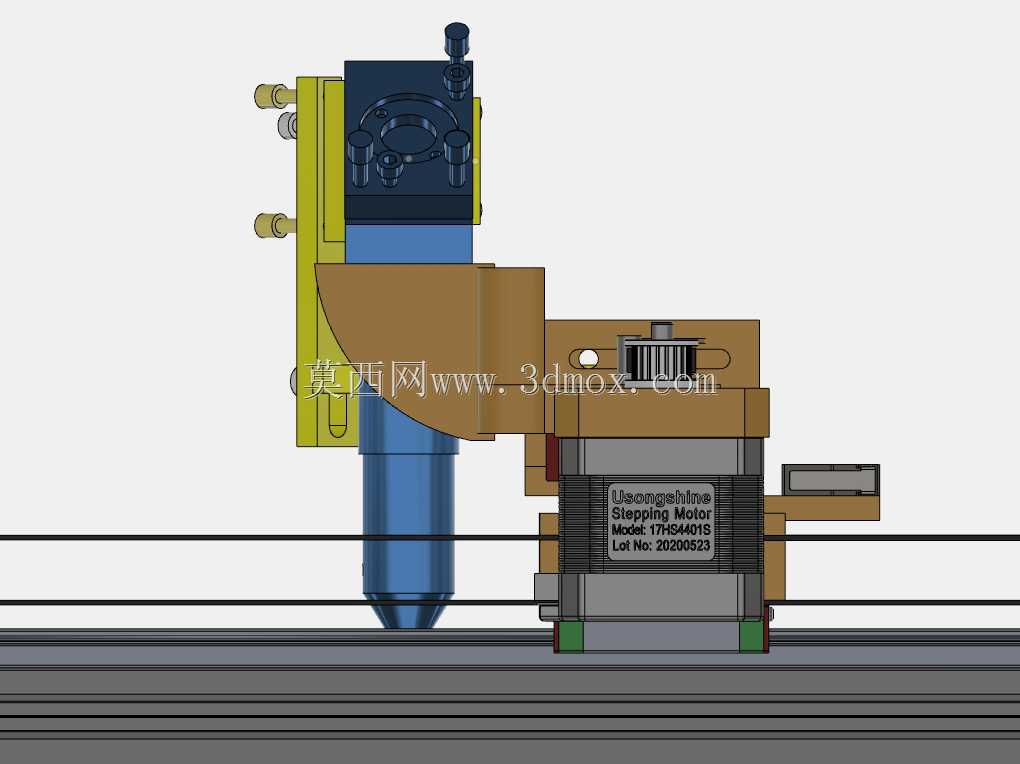

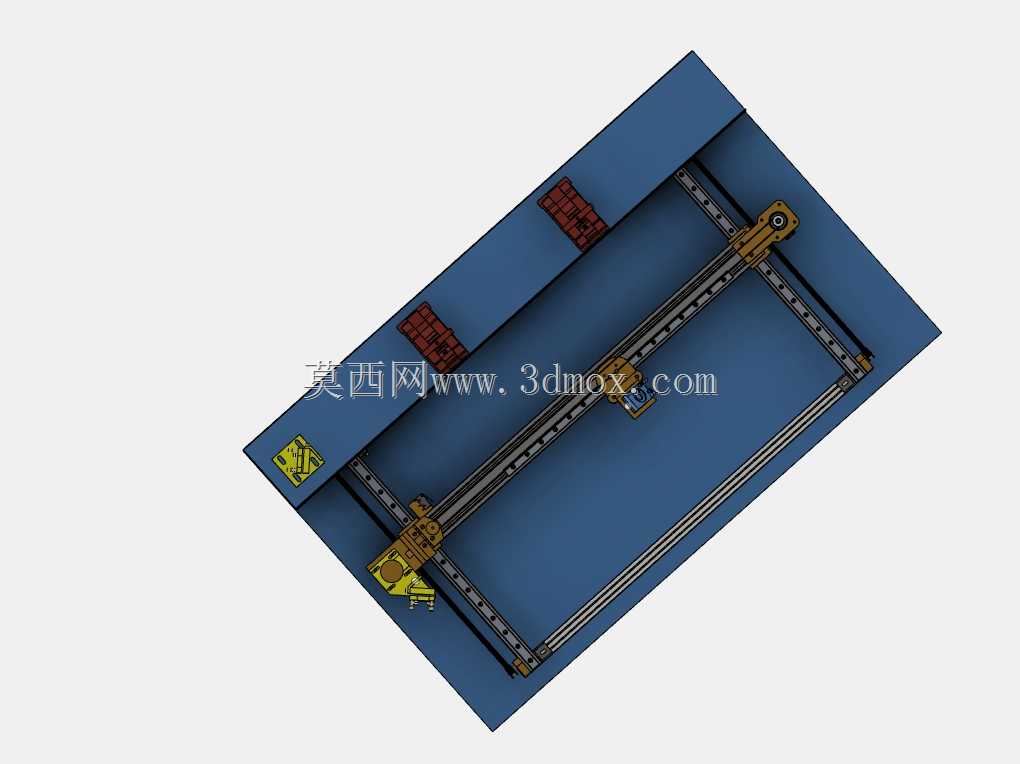

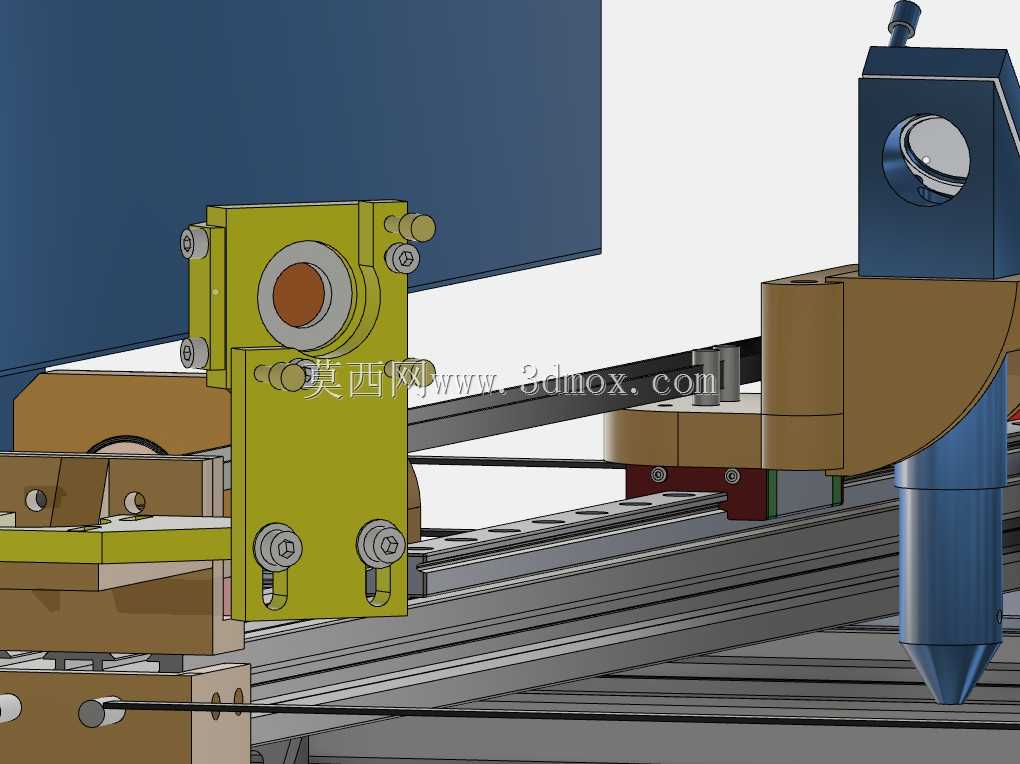

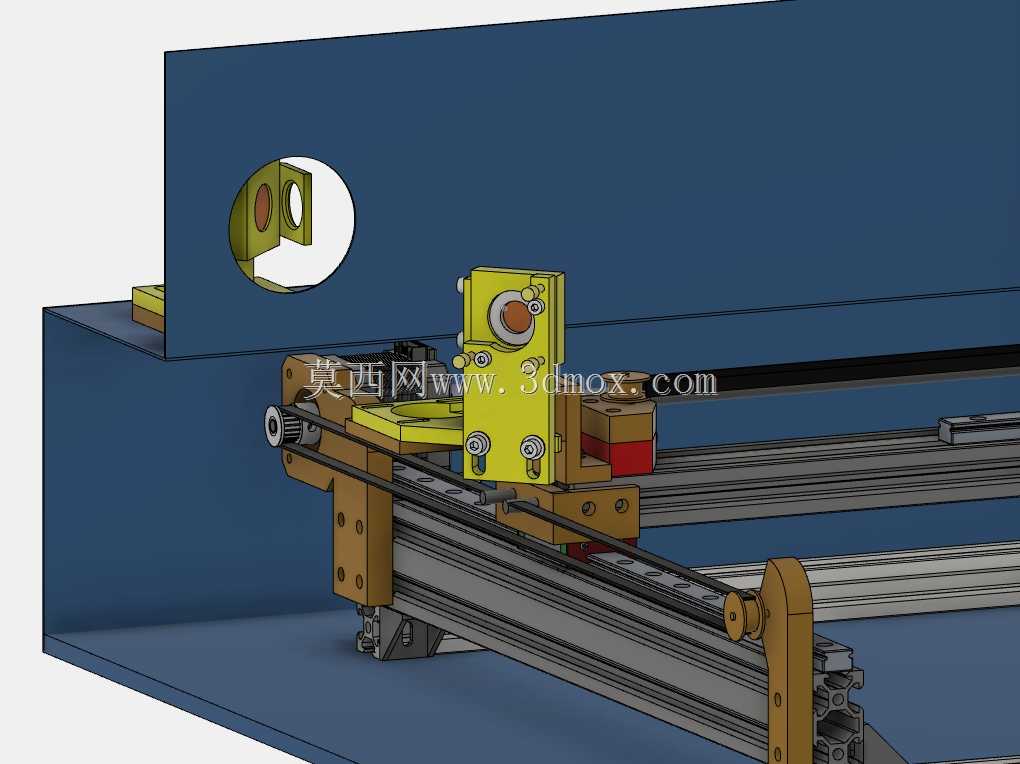

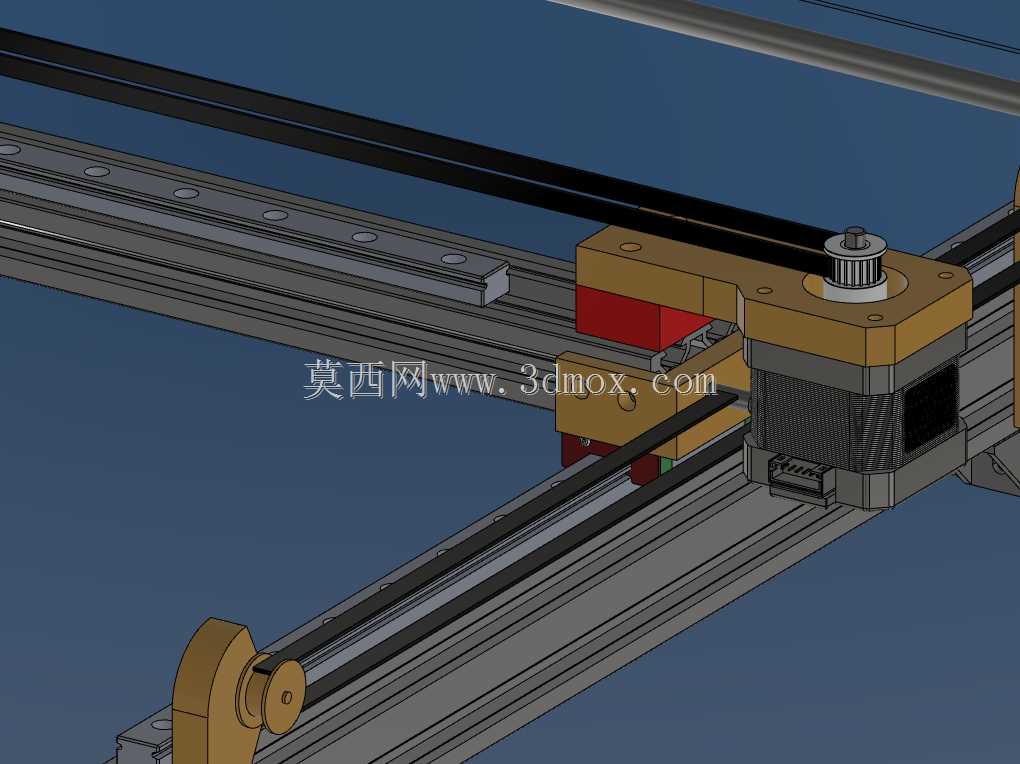

该结构为面向小幅面非金属加工场景打造的激光加工设备核心总成，主要应用于广告标识制作、工艺礼品雕刻、薄型板材裁切等生产场景，可对亚克力、薄木板、皮革、纸质材料等常见非金属工件完成平面雕刻与轮廓切割作业，适配中小批量加工门店、文创产品工坊、教学实训场地等对设备占地、加工精度有均衡要求的使用场景。整套结构以箱型焊接机架作为承载基础，底部采用封闭围板设计，既可以阻隔加工过程中产生的烟尘向设备下部扩散，也能为电气控制组件、排烟管路提供充足的安装空间，机架上部预留的平整安装面可直接固定加工平台，平台区域的有效加工范围覆盖常规小幅面加工的常见工件尺寸，无需额外拓展即可满足多数日常加工需求。传动导向部分选用mgn12系列线性导轨作为X、Y两个运动轴的导向部件，这类微型线性导轨具备摩擦阻力小、定位精度稳定、运行噪音低的特点，能够保证激光头在高速往复运动过程中不会出现偏移、卡顿问题，导轨安装面在设计时预留了统一的定位基准，装配时可快速完成平行度校准，降低现场调试的难度。驱动端通过同步带轮组件将电机的旋转运动转化为直线运动，传动路径上的张紧结构采用外露可调设计，后期维护时无需大范围拆解设备外壳即可完成皮带张紧度调整。激光头安装座预留了通用的安装孔位，可适配不同功率的激光聚焦模组，安装座旁设计了拖链固定位，可将光路管线、控制线缆规整收纳在拖链内部，避免运动过程中管线出现拉扯、磨损问题。设备上部的龙门横梁采用铝型材拼接结构，在保证结构刚性的同时有效控制了运动部分的整体重量，降低驱动电机的负载，提升运动响应速度。整套结构在设计时充分考虑了装配与维护的便利性，所有连接位置均采用标准紧固件固定，易损件的安装位置都预留了操作空间，无需专用工具即可完成常规的更换与调试作业，各运动部件的安装边界都做了干涉校验，保证全行程运动过程中不会出现部件碰撞问题，机架底部预留的调平脚轮安装位，可根据使用需求选配脚轮或固定支撑脚，适配不同场地的摆放要求。
