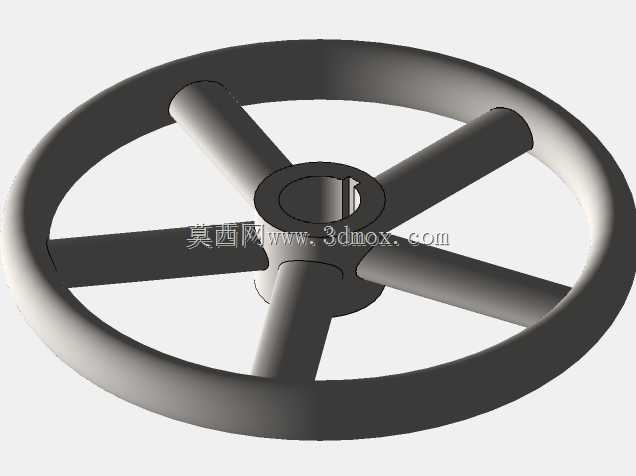

五辐式中心带键槽工业操作手轮

这款五辐式手轮是工业设备领域应用极为广泛的手动操作部件，常见于各类需要人工微调、启闭、锁紧操作的工业场景中，比如通用机床的进给调节工位、工业阀门的启闭操控端、轻工设备的行程调整位置、输送线的张紧调节机构，以及各类试验设备、检测工装的手动操控部位，是设备操作人员和设备本体之间实现力传递、动作交互的核心接触部件之一。从实际用途来看，这款手轮主要承担人工力矩输入的功能，操作人员握持轮缘施加圆周方向的转动力，通过中心的安装孔将扭矩传递到设备的转轴、阀杆或者调节丝杆上，以此实现设备参数调整、通路启闭、部件位移锁紧等操作，相比直柄式的操作手柄，轮式结构能够提供更大的力臂，在同等握持力下可以输出更大的扭矩，操作起来更省力，也更容易实现精细的微调动作。在功能特性设计上，这款手轮采用了等距分布的五根辐条连接中心轮毂与外圈轮缘的结构，相比三辐结构拥有更好的结构对称性，转动过程中动平衡表现更优，高速微调时不会出现偏心晃动的问题，相比六辐及以上的多辐结构，又能在保证结构强度的前提下减少材料用量，降低整体重量，长时间操作不易产生疲劳感。中心轮毂位置设计有带键槽的安装孔，能够和带平键的转轴实现周向固定，避免转动过程中手轮和转轴之间出现打滑空转的问题，保证扭矩传递的可靠性，轮毂部分做了加厚处理，能够承受更大的锁紧力矩，不会因为频繁大力操作出现轮毂开裂、键槽崩损的问题。设计思路上，这款手轮优先考虑了操作的人机工程学需求，外圈轮缘做了圆弧过渡的曲面处理，握持时贴合手掌轮廓，没有尖锐的棱角，即使长时间握持操作也不会硌手，辐条的截面采用了椭圆形的流线型设计，既提升了辐条的抗弯抗扭强度，也减少了转动过程中的风阻，同时不容易积灰，日常清洁维护更方便。整体结构采用对称式设计，加工时更容易保证尺寸精度，安装时不需要找正特定角度，适配性更强。从安装边界来看，这款手轮的中心安装孔尺寸适配常规直径的设备调节轴，键槽尺寸符合通用机械传动的标准规格，不需要额外定制加工就可以直接安装在对应规格的轴端，轮缘的外径尺寸经过优化，既保证了足够的力臂长度来降低操作力度，又不会因为直径过大占用过多的设备安装空间，轮毂的轴向厚度适配常规的轴端安装长度，安装后不会突出过多影响设备的整体外观，也不会和周边的其他部件产生运动干涉。轮缘的表面做了哑光质感的处理，操作时不容易打滑，即使手上沾有少量切削液、润滑油也能保持足够的握持摩擦力，保证操作的安全性和可靠性。
