机床加工用组合式压紧趾夹结构设计

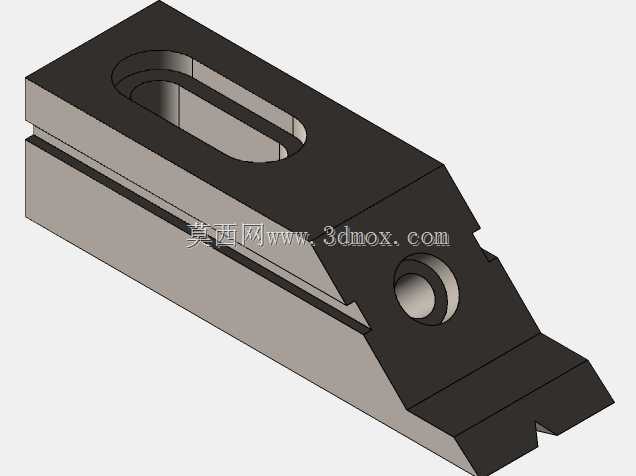

这款趾夹是机床加工工位中常用的侧向压紧类工装配件，主要应用于立式铣床、加工中心、平面磨床等设备的工件装夹环节，适配常规机床工作台的T型槽安装基准，能够在工件侧面空间受限、无法从顶部施加垂直压紧力的加工场景下，完成对毛坯件、工装板、异形加工件的侧向夹紧固定，避免装夹结构干涉刀具走刀路径，尤其适合薄壁件、侧边带定位基准工件的装夹作业，可有效减少工件装夹变形，提升加工过程的装夹稳定性。从功能特性来看，该趾夹采用上下分体式楔面配合结构，主体分为上下两个贴合的夹体部件，上部夹体开设长圆形调节腰孔，可根据工件的实际装夹位置灵活调整夹紧点的前后位置，适配不同尺寸规格工件的装夹需求，无需重新排布工作台T型槽内的固定螺栓位置，大幅缩短装夹调整的辅助时间。夹体前端设计有带V型定位槽的压头结构，既可以压紧平面类工件的侧边，也能够对圆柱类、带棱边的工件实现定位压紧，避免夹紧过程中工件出现侧向滑移；夹体中部设置有横向的锁紧孔位，可配合锁紧螺栓调整上下夹体的楔面啮合程度，通过楔面的斜向推力将螺栓的锁紧力转化为前端压头对工件的垂直压紧力，相比传统平压板，其侧向占用空间更小，压紧力传导更均匀，不会对工件边缘造成压伤变形。在设计思路上，该趾夹充分考虑了机床加工场景的实际使用需求，整体采用长方体基础构型，所有边角均做了倒角去毛刺处理，避免安装调整过程中划伤操作人员；上下夹体的贴合面采用精密磨削加工，保证楔面配合的贴合度，避免受力时出现夹体偏移；长腰孔的宽度适配机床常用的M12、M16规格T型螺栓，无需额外定制连接件即可直接与现有工作台配件通用；压头位置的V型槽角度设计为90度，能够适配多数常见直径的圆棒类工件装夹，同时压头端面做了淬火硬化处理，提升长期反复使用的耐磨性能，延长配件使用寿命。从安装边界来看，该趾夹的整体厚度适配常规机床工作台的T型槽间距，安装时下部夹体可贴紧工作台T型槽的侧边作为受力支撑，上部夹体沿腰孔方向调整至工件侧边后，锁紧中部螺栓即可完成夹紧，安装后整体突出工作台面的高度较低，不会干涉刀具的上下走刀行程，尤其适合工件多面加工时的侧面装夹，能够配合多组同规格趾夹完成大型板材、框架类工件的多点同步压紧，保证大尺寸工件加工时的整体装夹刚性，减少加工过程中的振动，提升工件的表面加工质量与尺寸精度。
