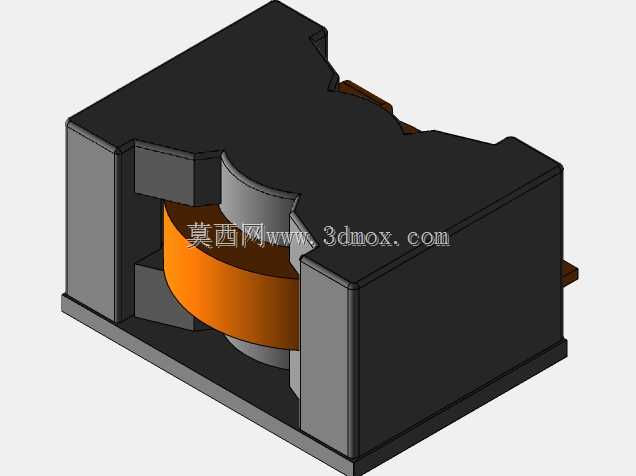

贴片式功率电感器结构设计

这款贴片式功率电感器主要面向高密度集成的电子电路应用场景，常见于消费类电子主板、工业控制驱动板、车载电子供电模块、开关电源转换回路中，承担着储能、滤波、扼流、抑制电磁干扰的核心作用，是DC-DC转换回路、大电流供电支路中不可或缺的被动电磁元件。从实际使用需求出发，该电感器采用屏蔽式结构设计，外围的闭合磁轭采用高磁导率铁氧体材质，能够将线圈产生的交变磁场约束在磁体内部，大幅降低漏磁对周边精密电路的电磁干扰，相比传统开磁路电感，其抗干扰能力提升明显，更适合高密度布板的紧凑型电子设备使用。产品内部采用扁平铜线绕制的线圈结构，相比同线径的圆线绕组，扁平线的槽满率更高，同等体积下能够承载更大的工作电流，同时有效降低绕组的直流电阻，减少大电流工况下的铜损发热，提升长时间工作的稳定性。线圈两端的引出端直接延伸至元件底部作为焊接引脚，采用表面贴装工艺适配回流焊生产流程，能够适配自动化SMT产线的快速贴装需求，无需人工插件焊接，大幅提升电路板组装的生产效率。在外形与安装边界设计上，该电感器采用规整的长方体外形，边角做了小圆弧过渡处理，避免生产转运过程中出现磁体崩边、掉角的问题；底部引脚的位置与尺寸严格遵循行业通用的贴片封装规范，焊盘宽度与引脚伸出长度经过优化，既保证焊接后的机械连接强度，也避免焊锡溢出引发的相邻引脚短路问题。元件整体高度控制在低剖面范围内，能够适配薄型化电子设备的内部安装空间要求，磁体与线圈之间预留了均匀的绝缘间隙，通过绝缘封装材料填充固定，既避免绕组与磁体之间出现耐压击穿问题，也能提升整体结构的抗振动、抗冲击性能，满足车载、工业场景下的严苛可靠性要求。磁路设计上采用了中柱开气隙的结构，能够避免大电流通过时磁芯出现饱和问题，保证电感值在宽电流范围内保持稳定，避免因电感量骤降引发的供电回路振荡、输出纹波超标的问题，适配大电流动态负载的供电需求。
