暗杆法兰式铸铁闸阀工业管路控制构件

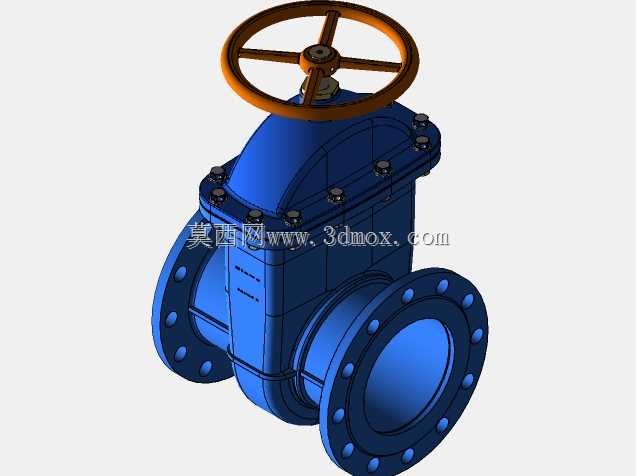

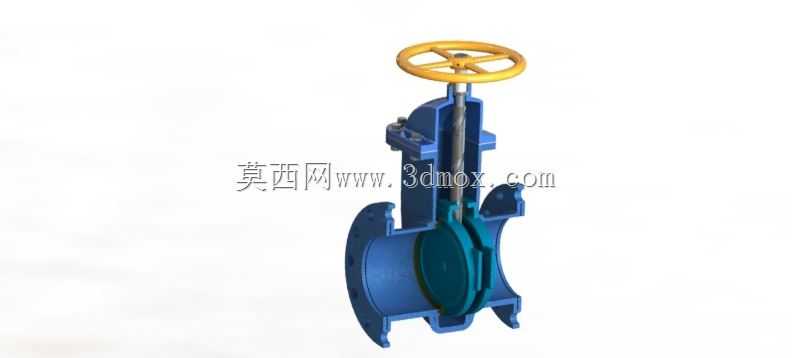

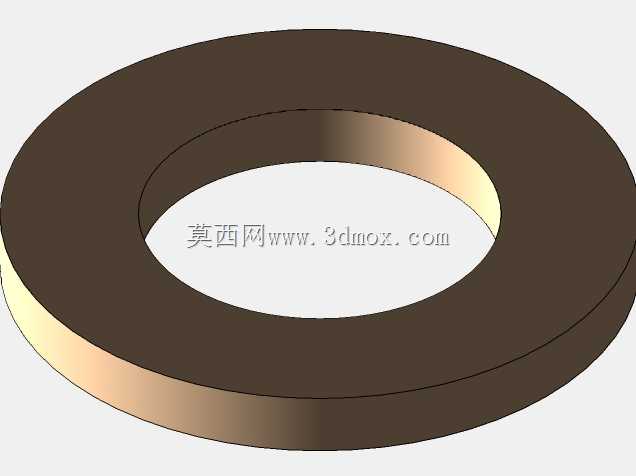

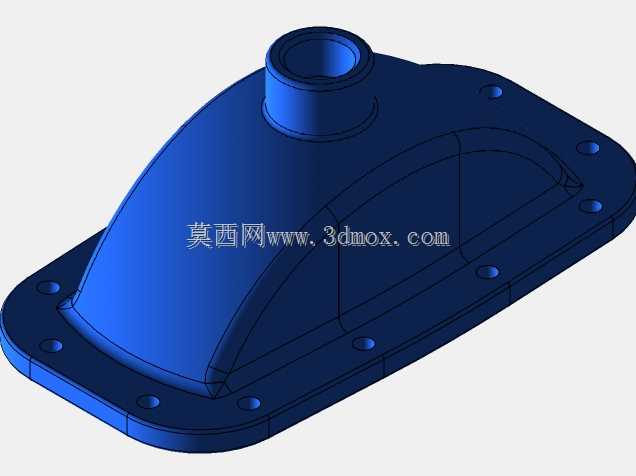

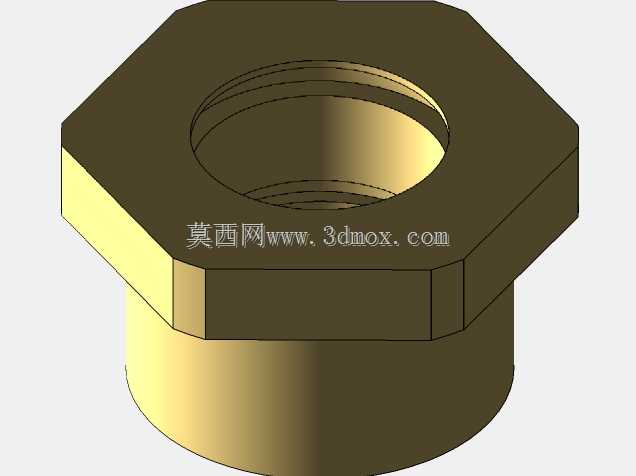

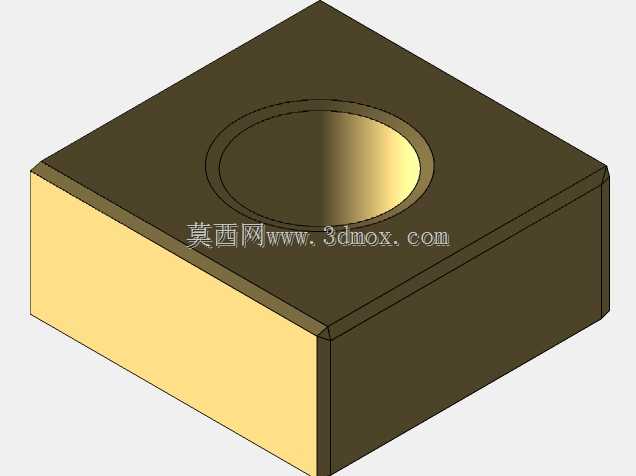

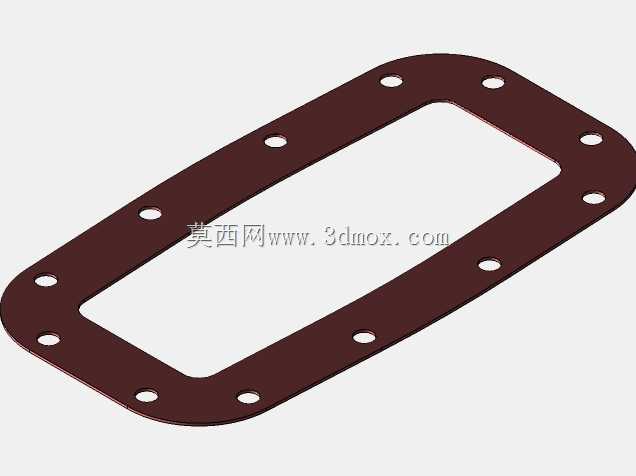

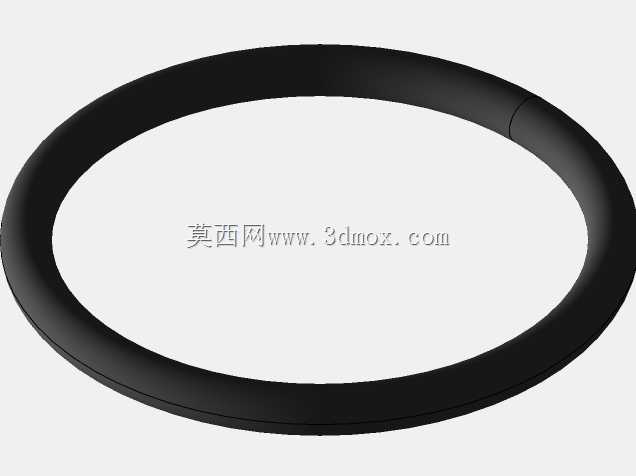

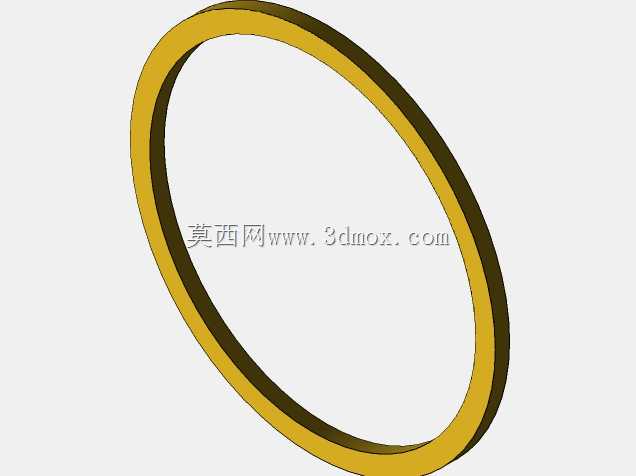

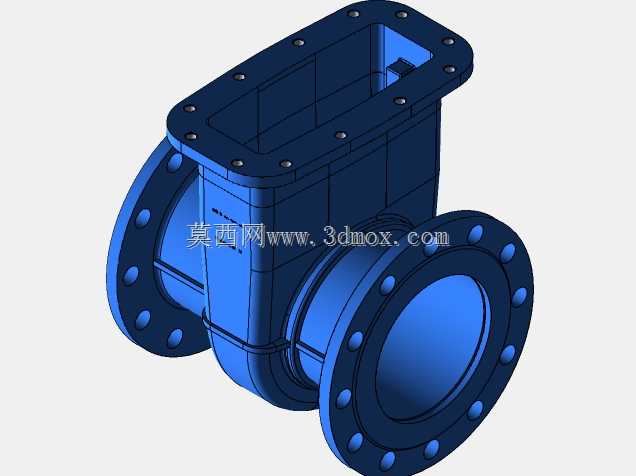

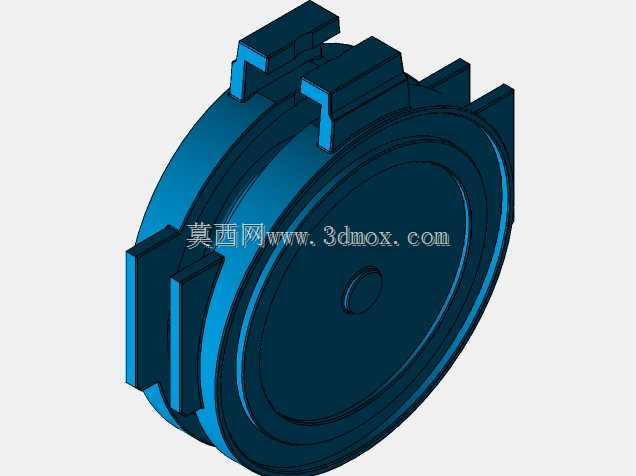

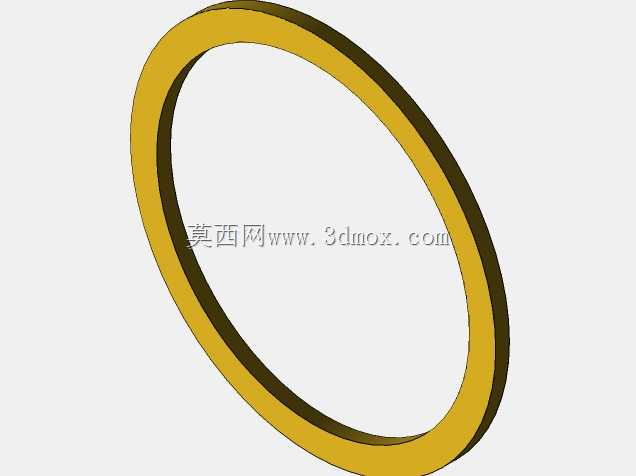

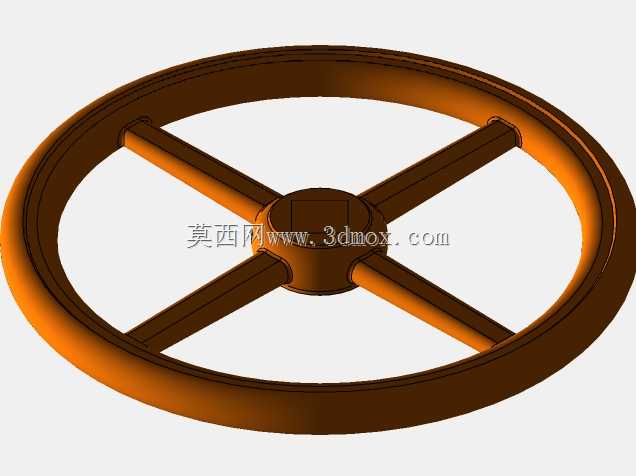

这款闸阀是工业流体输送系统中常用的截断类控制构件，主要应用于城镇给排水主管网、暖通空调循环水系统、工业生产工艺输水输气管路、消防供水系统等场景，核心作用是在管路检修、工况切换、故障隔离时实现管路介质的完全通断控制，正常运行状态下处于全开位置，介质流经阀体时流道直通、阻力损失极小，不会对管路输送效率造成明显影响，不适用于调节管路介质的流量与压力，长期半开状态下阀板受介质冲蚀易出现密封面损伤，影响截断密封性能。从功能特性来看，该款为暗杆结构闸阀，阀杆升降行程被包裹在阀盖内部，外露部分仅为手轮操作端，相比明杆闸阀更适合安装在井下、管沟等竖向空间受限的场景，避免阀杆伸出占用额外安装空间，同时减少阀杆外露受环境锈蚀、杂物卡滞的风险；阀体采用法兰连接结构，两端法兰带有均匀分布的螺栓孔，安装时可与同压力等级的管路法兰通过螺栓紧固，配合密封垫片实现接口处的无泄漏连接，密封可靠性高，后期拆装维护便捷。设计过程中首先围绕管路通径匹配确定了阀体内腔流道尺寸，保证流道内径与对接管路通径一致，避免通径突变造成的介质紊流与压损；阀板采用整体包覆密封结构，关闭时阀板沿阀体内侧导向槽垂直下落，与阀体密封面完全贴合，实现零泄漏截断；顶部手轮采用轮辐式结构，操作时受力均匀，无需过大操作力矩即可实现阀门的启闭，手轮与阀杆的连接采用防脱结构，避免操作过程中手轮脱落。外形与安装边界方面，阀体整体为立式铸铁结构，顶部手轮外径大于阀盖尺寸，安装时需在手轮周边预留不小于150mm的操作空间，满足手动启闭的操作需求；两端法兰的螺栓孔中心距、法兰厚度、密封面尺寸均匹配对应压力等级的管路法兰标准，安装时需保证两端法兰同轴度偏差不超过2mm，避免螺栓受力不均造成密封失效；阀体底部为平底结构，安装时可直接放置在管路支墩上，无需额外定制异形支撑构件，降低现场安装的施工难度。
