角式法兰连接安全回流阀结构设计

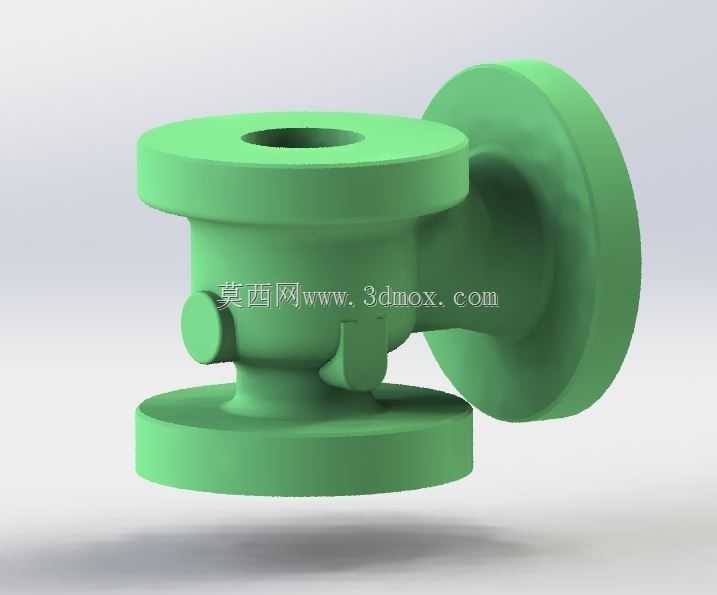

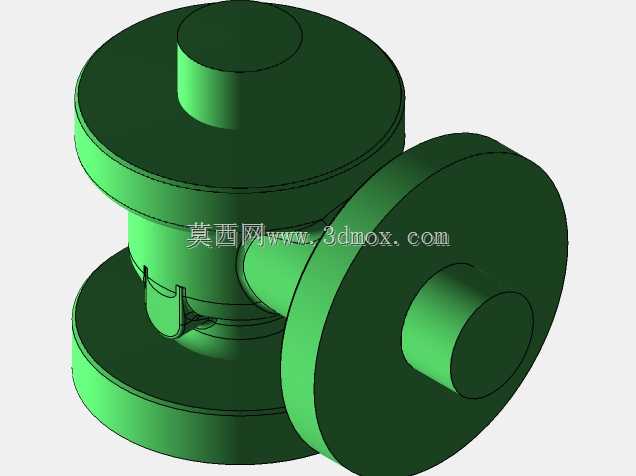

这款角式结构的安全回流阀，主要应用于工业流体输送管路、承压容器系统、洁净工艺管线等场景，承担着系统超压泄放、负压防护、介质回流阻断的核心作用，是保障管路系统运行安全的关键压力保护元件。在实际工业应用中，这类阀件常部署在蒸汽锅炉出口、化工承压储罐管线、食品医药行业的CIP/SIP清洗管路、给排水泵站的回流管段，当系统内部压力超过预设安全阈值时，阀瓣会自动开启泄放多余介质，避免管路或容器因超压发生爆裂、泄漏等安全事故；当系统出现负压工况时，阀件也能及时导通补压或阻断介质反向回流，避免储罐被负压抽瘪、上游介质被污染的问题。从功能特性来看，这款阀采用角式流道设计，相比直通式阀件流道转折更平缓，介质流动阻力更小，泄放响应速度更快，同时法兰连接的结构形式，能够适配中高压管路的安装需求，密封面的贴合精度经过优化，正常工况下无介质渗漏，泄放后能够自动回座密封，无需人工频繁复位。在设计思路上，这款阀的整体结构采用一体化铸造成型的壳体思路，阀体壁厚经过承压强度校核，能够满足常规工业管路的公称压力要求，三个法兰端面的密封槽位置同轴度、平面度都做了公差约束，保证安装后与对接管路的密封可靠性；侧部的凸台结构用于内置阀瓣导向与弹簧调节组件，整体结构没有冗余的外凸部件，既减少了外部磕碰损伤的风险，也让阀件的外部清洁更便捷，适配有洁净要求的工艺场景。从外形尺寸与安装边界来看，这款阀的上下两个法兰为同轴直通结构，侧方法兰与上下轴线呈90度垂直布置，三个法兰的螺栓孔位置、法兰外径都遵循对应公称通径的法兰标准，安装时只需保证对接管路的法兰端面与阀件法兰平行对齐，预留出侧部法兰的管路对接空间即可，无需额外定制异形转接件，整体安装占用空间紧凑，能够适配管路转角位置的安装需求，不需要额外调整管路走向就能完成部署，有效降低了管路改造的成本。阀件的整体外部轮廓做了圆角过渡处理，没有尖锐的棱角，既避免了安装运维过程中划伤操作人员，也减少了应力集中点，提升了阀体长期承压运行的结构稳定性。
