带法兰内螺纹拉铆紧固件结构设计

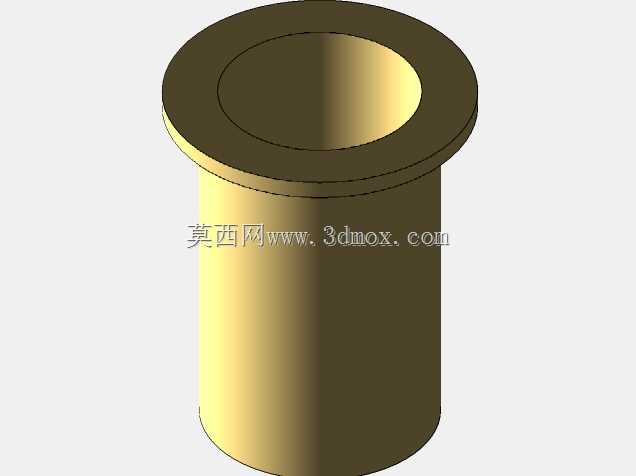

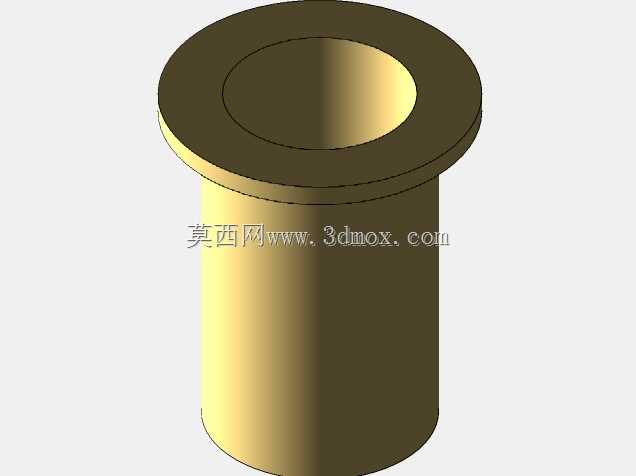

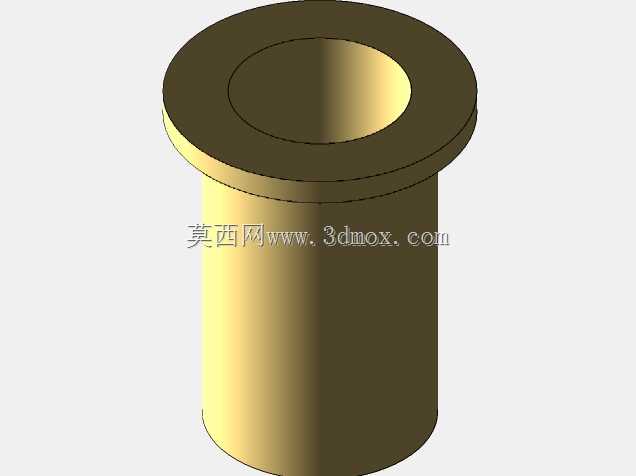

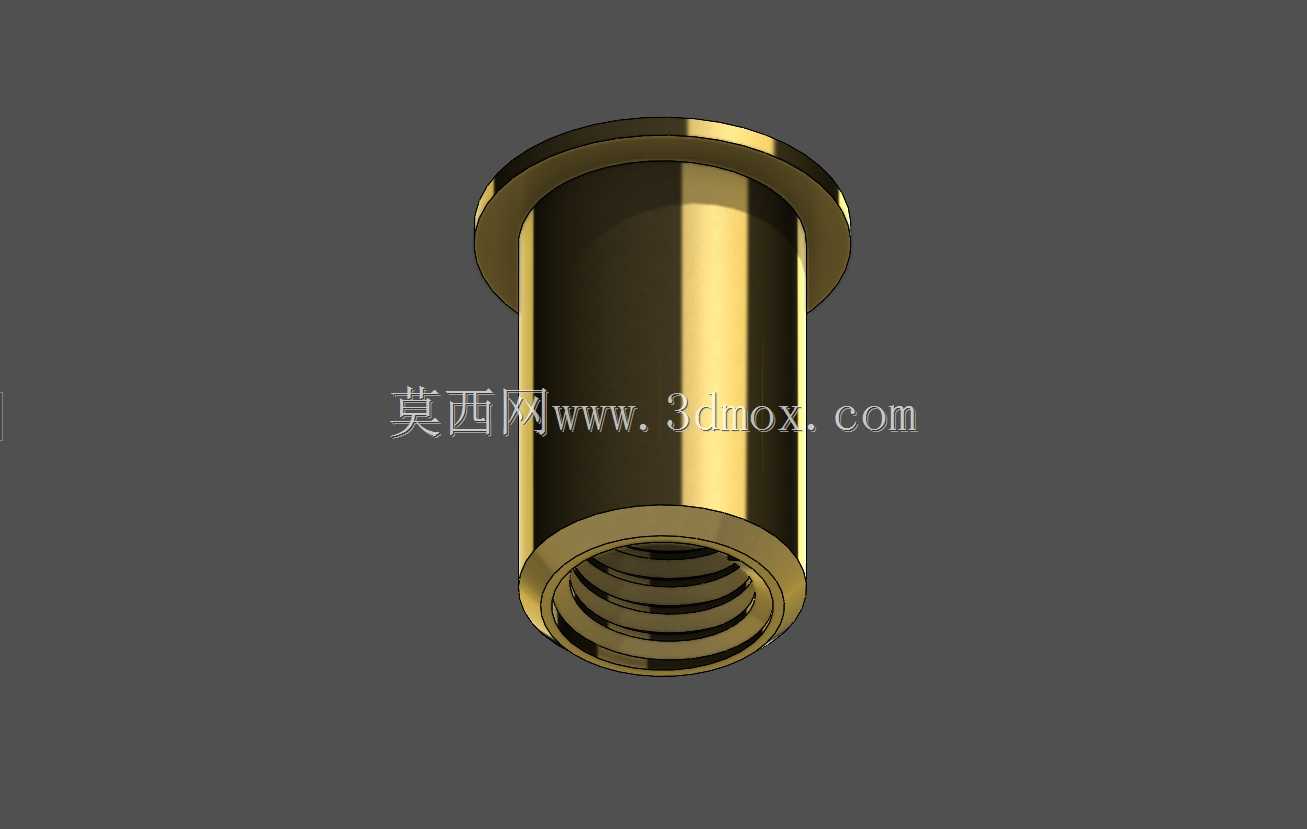

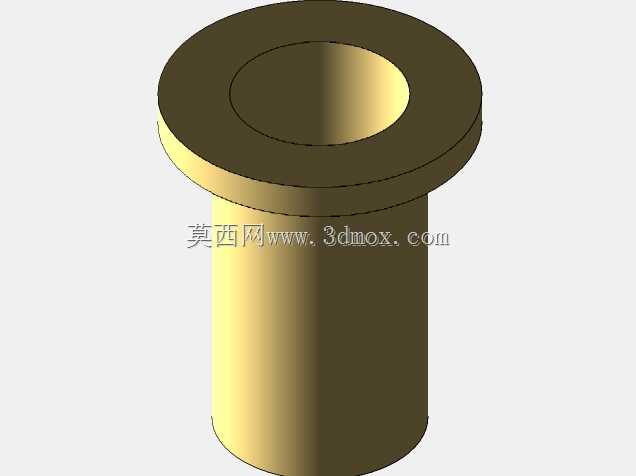

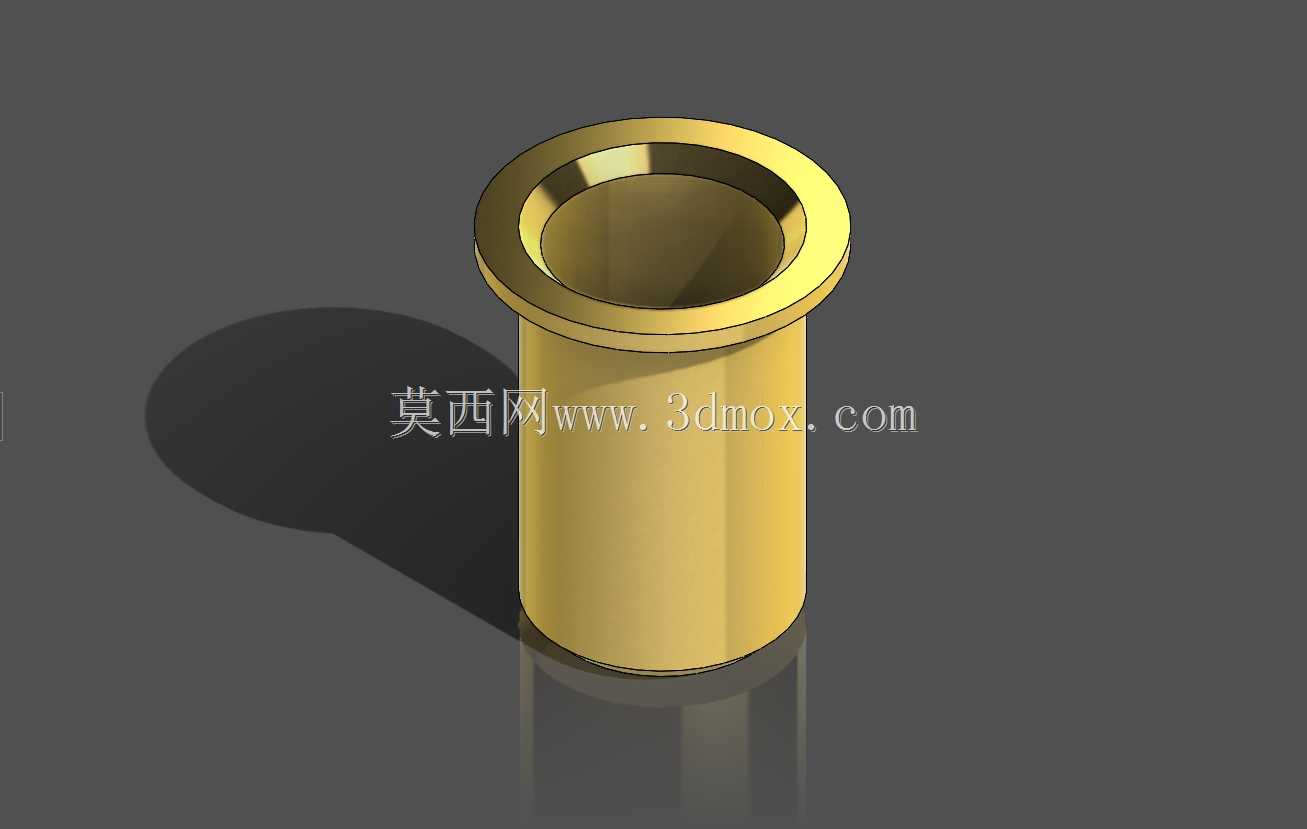

这款带法兰边的拉铆螺母是薄板连接场景中极为常用的铆接类紧固件，主要应用在机箱机柜加工、汽车钣金装配、家电外壳组装、轨道交通内饰固定、航空航天薄壁构件连接等无法采用传统螺母从背面旋合安装的作业场景，解决了薄壁管材、薄板件单侧安装无法形成可靠螺纹连接的行业痛点，无需在基材背面预留操作空间，仅从单侧即可完成铆接固定，安装后能在薄壁基材上形成高强度的标准内螺纹接口，用于后续螺栓、螺钉的装配锁紧。从功能特性来看，该款拉铆螺母采用头部带法兰凸缘的结构设计，铆接完成后法兰面会紧密贴合在基材安装孔的外侧表面，一方面可以增大与基材的接触面积，分散铆接锁紧时的压应力，避免薄壁基材被压溃变形，另一方面能够起到一定的防松限位作用，降低螺母在受振动载荷时发生转动松脱的概率；筒体部分为等壁厚圆柱结构，内壁加工有连续标准内螺纹，螺纹牙型饱满规整，能与对应规格的外螺纹件实现顺畅旋合，保证足够的螺纹啮合长度与连接强度；筒体尾端设计有引导收口结构，在拉铆作业时能顺利穿过预先冲制或钻制的安装孔，降低安装对位难度。在设计思路上，这款拉铆螺母充分考虑了薄壁连接的受力特性，法兰直径、筒体长度、内螺纹规格三者做了匹配性设计：法兰直径大于安装孔直径1.5-2mm，保证铆接后法兰面有足够的支撑面积；筒体长度根据常用薄壁基材的厚度范围做了适配，能够覆盖0.5mm到3mm厚度的各类金属、非金属薄板的铆接需求，铆接过程中筒体会在拉铆工具的拉力作用下在基材背面均匀膨胀变形，形成鼓包状的锁紧结构，与法兰面共同夹紧基材，实现无松动的牢固固定；内螺纹的公差等级选用通用机械连接常用的中等公差精度，能够适配绝大多数常规装配场景的螺纹配合要求，无需特殊定制对应螺栓。从安装边界来看，该拉铆螺母对安装孔的尺寸公差要求较为宽松，安装孔直径略大于筒体外径0.1-0.2mm即可顺利穿入，安装时仅需要在基材上加工对应尺寸的圆孔，无需额外加工沉孔、卡槽等复杂结构，对基材的表面破坏极小，铆接完成后法兰面与基材表面齐平贴合，不会出现突出的安装结构，能够满足外观要求较高的产品装配需求；铆接作业仅需要配套普通的手动或气动拉铆枪即可完成，单人即可操作，安装效率远高于传统的焊接螺母、压铆螺母工艺，且不会出现焊接导致的基材变形、焊渣残留、螺纹烧损等问题，也不需要压铆作业所需的大吨位压装设备，在现场装配、小批量定制加工场景下具备极强的适用性。在实际使用中，这款拉铆螺母能够承受稳定的轴向拉力与横向剪切力，铆接后不会随螺栓转动，在频繁受振动的动态载荷工况下也能保持可靠的连接性能，可替代传统的焊接螺母、卡式螺母等紧固件，大幅降低薄板类产品的装配难度与综合成本。
