大型RC遥控模型专用舵机结构设计

这款舵机是面向大型RC遥控模型领域开发的伺服执行部件，主要适配大比例遥控车、固定翼航模、工业级仿真模型、特种小型机器人等对输出扭矩、动作精度有较高要求的应用场景，在整套遥控系统中承担动作指令执行的核心作用，能够根据接收机传输的PWM控制信号，精准输出指定角度的偏转动作，驱动模型完成转向、舵面调节、机械臂屈伸、机构锁止等各类可控动作，是大尺寸遥控模型动力控制系统中不可或缺的核心功能部件。

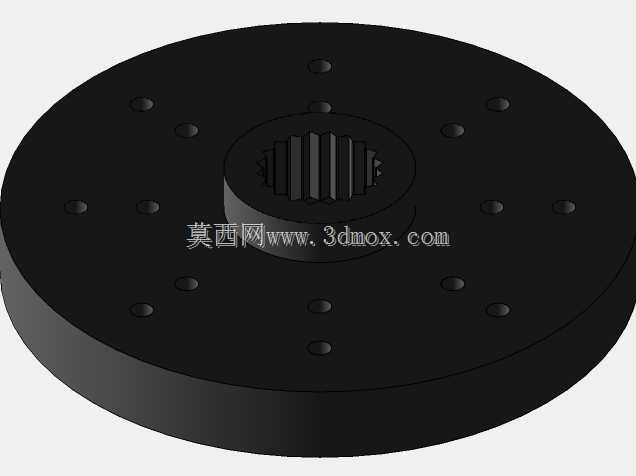

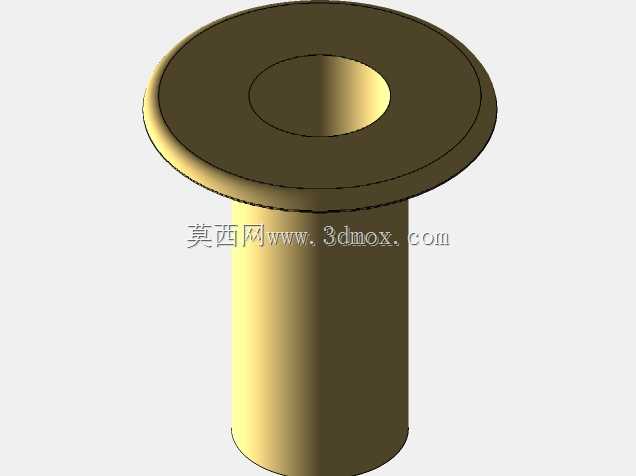

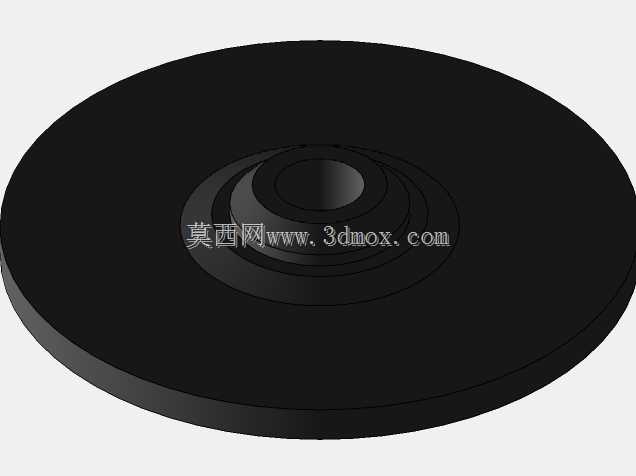

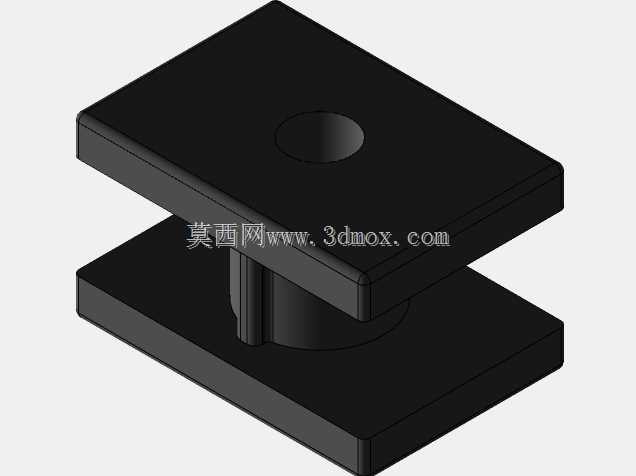

从功能特性来看，这款舵机采用金属齿轮组传动结构，相比普通塑料齿轮舵机拥有更高的负载耐受能力，能够承受大负载动作下的冲击载荷，避免扫齿故障，顶部的金属输出轴采用标准花键齿型，可兼容市面上绝大多数通用型号的舵机摇臂、舵盘配件，无需额外改装即可完成配件替换。壳体采用高强度工程塑料注塑成型，在保证结构强度的同时尽可能控制整体重量，兼顾模型的配重平衡需求，壳体侧面预留的两组带铜嵌件的安装耳，是整个舵机的核心安装定位结构，嵌件内嵌于塑料壳体内部，能够避免长期安装震动导致的安装孔滑牙、开裂问题，大幅提升长期使用的结构可靠性。

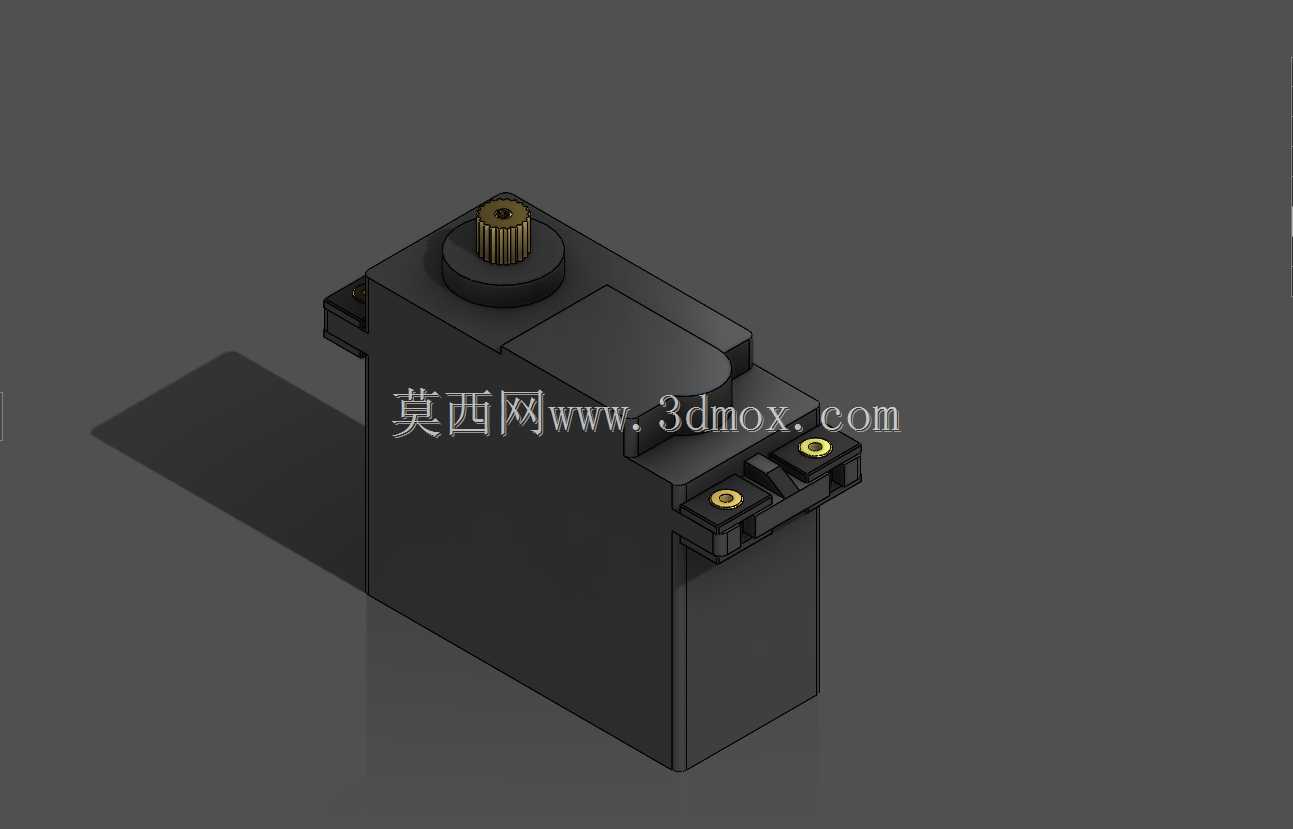

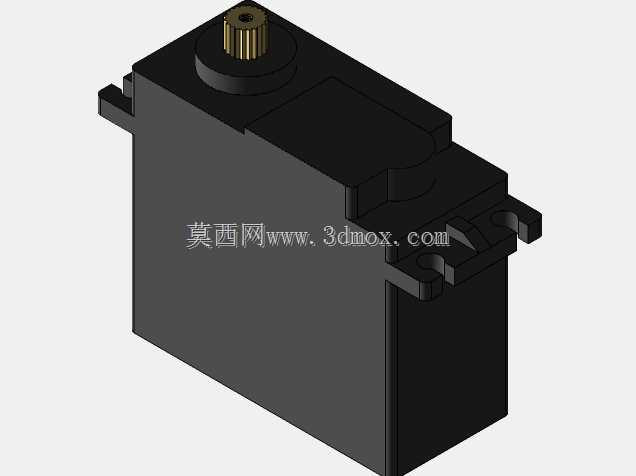

在设计思路上，这款舵机完全遵循RC模型领域的通用安装尺寸规范进行结构布局，整体采用方正的长方体壳体造型，输出轴位于壳体顶部一端的居中位置，安装耳的孔距、输出轴的突出高度、接线端的出线位置均符合行业通用的标准尺寸边界，能够直接替换同规格的其他型号舵机，无需对模型的安装位进行二次打磨、改装。内部结构布局上，将驱动电机、控制电路板、减速齿轮组、位置反馈电位器进行紧凑化排布，在有限的壳体空间内最大化提升减速比，保证足够的输出扭矩，同时将位置反馈元件与输出轴直连，减少传动间隙带来的动作虚位，提升动作响应的精准度。

从安装边界来看，这款舵机的方正壳体能够适配模型内部的矩形安装槽位，安装时仅需通过两颗螺丝穿过安装耳的固定孔即可完成锁附，输出轴的高度经过精准核算，安装后摇臂转动不会与壳体表面、模型安装基座发生剐蹭干涉，尾部的接线端预留足够的走线空间，不会因为线材弯折导致信号接触不良。整体结构设计充分考虑了RC模型实际使用中的震动、冲击、频繁正反转等工况，所有受力部位均做了结构加强处理，既满足大扭矩输出的性能需求，也兼顾了模型配件轻量化、通用化的使用要求，能够在各类大尺寸RC模型、小型教学机器人、DIY机械装置中稳定提供精准的角度控制输出。
