RU42型十字滚子组合承载轴承结构

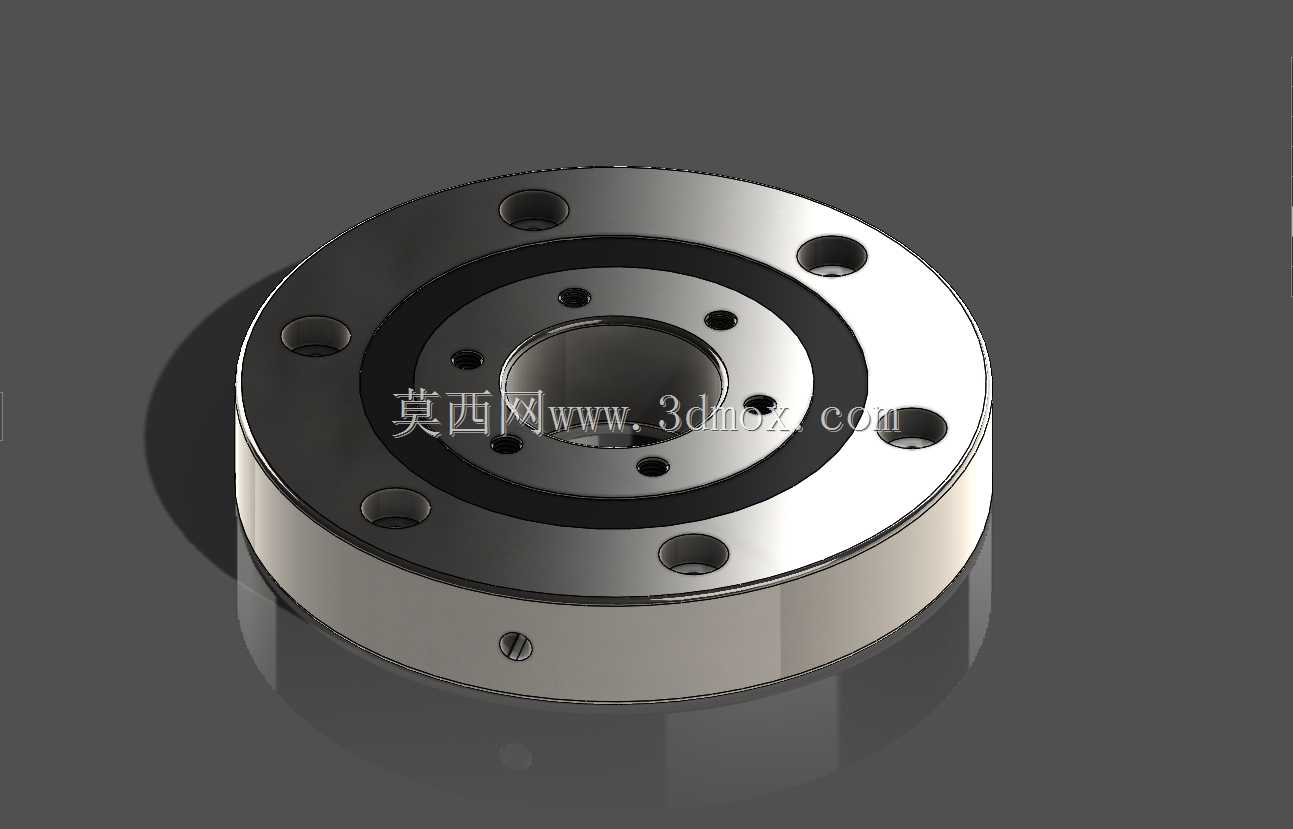

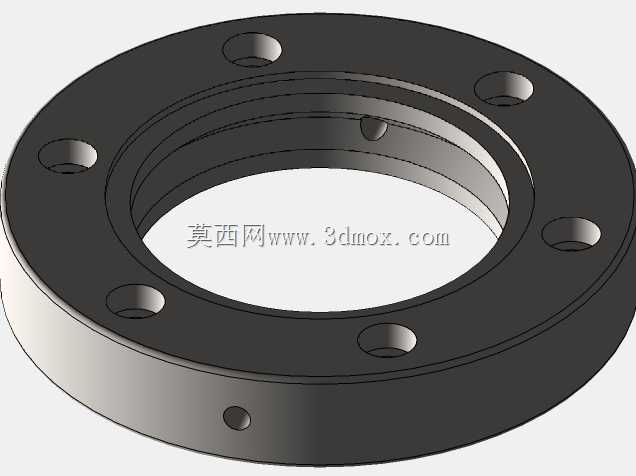

这款十字滚子轴承是面向多向组合载荷工况设计的精密回转支承类零部件，在工业场景中有着广泛的适配空间，常见于精密回转工作台、工业机器人关节转轴、数控转台、精密检测仪器回转基座、自动化分度装置等需要同时承受径向力、双向轴向力与倾覆力矩的传动位置，能够替代传统需要多组轴承搭配才能实现复合承载的结构方案，大幅缩减回转机构的轴向安装空间，提升整套传动系统的刚度与回转精度。从功能特性来看，该轴承采用圆柱滚子呈90度相互垂直交叉排列的内部结构，滚子之间设置有隔离保持块，避免滚子运转过程中出现相互摩擦或卡滞的问题，相比传统同尺寸轴承，其刚性可提升3至4倍，同时能有效抵消多方向载荷带来的结构变形，保障回转过程的平稳性，即使在变载荷、偏载工况下也能维持稳定的回转精度，不会出现卡顿或精度漂移的问题。在设计思路上，这款轴承采用一体化内外圈结构，外圈设置有均匀分布的安装通孔，可直接通过螺栓与安装基座、回转负载端进行刚性连接，无需额外加工复杂的轴承座定位结构，降低配套安装结构的设计与加工难度；内圈预留标准的中心通孔，可方便走线、穿设传动轴或配套气液管路，适配多种集成化设备的布局需求；侧面设置有微小的定位销孔，用于安装时的周向定位，避免轴承运转过程中出现外圈跟转的问题，保障传动可靠性。从安装边界来看，该轴承整体为薄型圆盘式结构，轴向厚度远小于同承载能力的传统轴承组，径向尺寸紧凑，安装时仅需保证对接安装面的平面度公差在合理范围内，按照对角顺序逐步锁紧安装螺栓即可完成装配，无需复杂的预紧调整工序；轴承内部预填有长效润滑脂，侧面设置有密封结构，可阻挡外界粉尘、切削液等杂质进入轴承滚道，同时防止润滑脂泄漏，降低日常维护频次，适合在车间加工环境、洁净装配环境等多种场景下长期稳定运行，能够为各类回转机构提供紧凑、高刚性、高精度的回转支撑解决方案。
