自行车后减震螺旋弹簧悬架结构设计

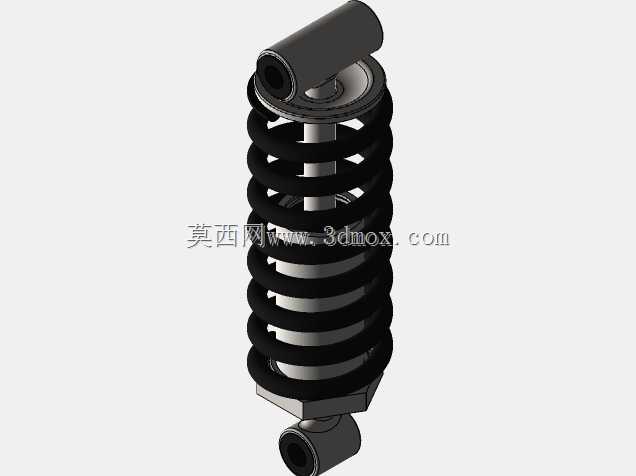

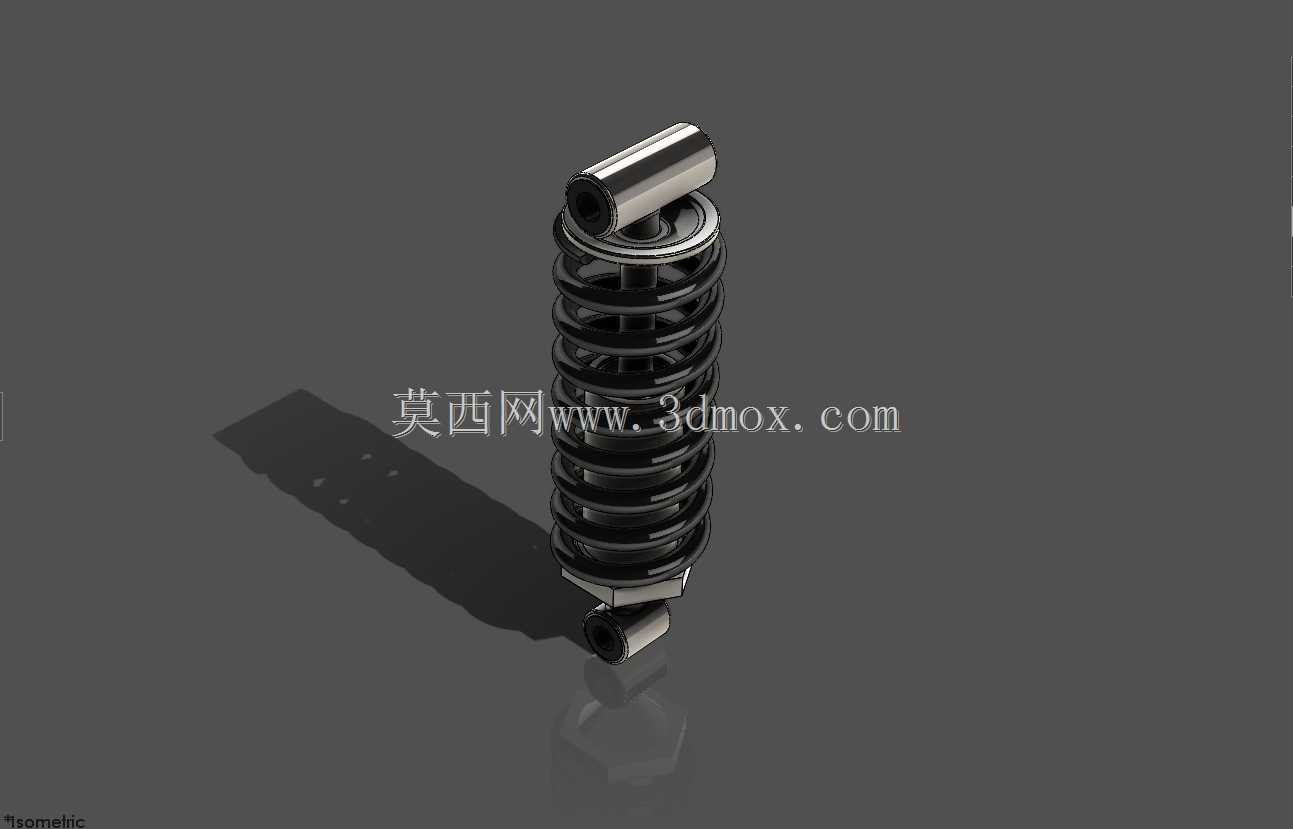

该悬架结构主要应用于山地自行车、越野自行车以及城市通勤减震车型的车架连接部位，承担着衔接车架后三角与主车架的核心作用，是骑行过程中过滤路面颠簸冲击的核心功能部件。在实际骑行场景中，当车轮碾过碎石路、坑洼路面、减速带等不平整路况时，路面传递的竖向冲击力会首先作用于后轮，再传导至该悬架结构，通过内部螺旋弹簧的压缩形变吸收冲击能量，避免刚性冲击直接传递至骑行者的腰臀与上肢，大幅提升长距离骑行的舒适度，同时也能降低车架因反复冲击产生的金属疲劳风险，延长整车的使用寿命。从功能特性来看，该悬架采用螺旋弹簧配合上下铰接端的结构设计，上下两端的圆柱铰接孔分别对应车架后摇臂与主车架的安装位，可实现绕铰接轴的小角度摆动，适配后轮随路面起伏的上下行程，弹簧的刚度匹配自行车常规承载需求，既不会因刚度过大导致减震效果生硬，也不会因刚度过小出现骑行过程中过度泻力的问题，保证踩踏发力时的传动效率。在设计思路上，该结构优先考虑了安装的通用性与维护便捷性，上下铰接端采用同轴度一致的通孔设计，可适配市面主流规格的连接销轴，弹簧外圈预留了足够的防护间隙，避免压缩过程中弹簧与周边车架部件发生剐蹭异响，整体结构没有冗余的复杂零件，后期更换弹簧、润滑铰接部位的操作门槛较低，适合普通骑行爱好者自行维护。从安装边界来看，该悬架整体为竖向柱状结构，上下铰接孔的中心距匹配常规减震自行车的车架开档尺寸，最大外径控制在合理范围内，安装后不会与后轮、飞轮、刹车管线等周边部件产生运动干涉，弹簧的最大压缩行程预留了足够的安全余量，即使面对较大落差的冲击路况，也不会出现弹簧压并导致的结构硬接触，同时上下铰接端的端面做了平整处理，安装后与车架连接位的贴合度良好，不会出现安装错位导致的偏磨问题。
