组合载荷适配型RU66十字滚子轴承结构设计

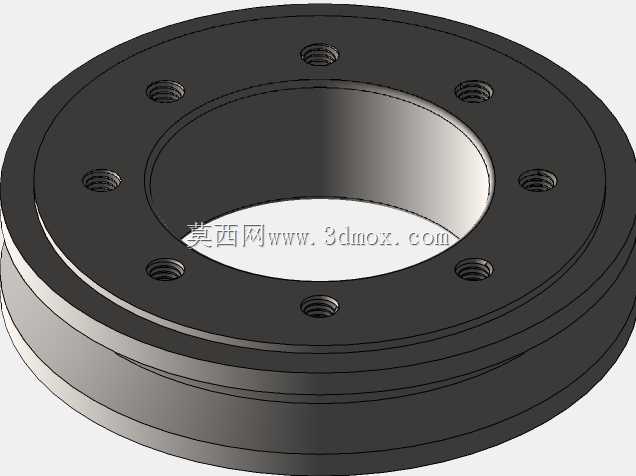

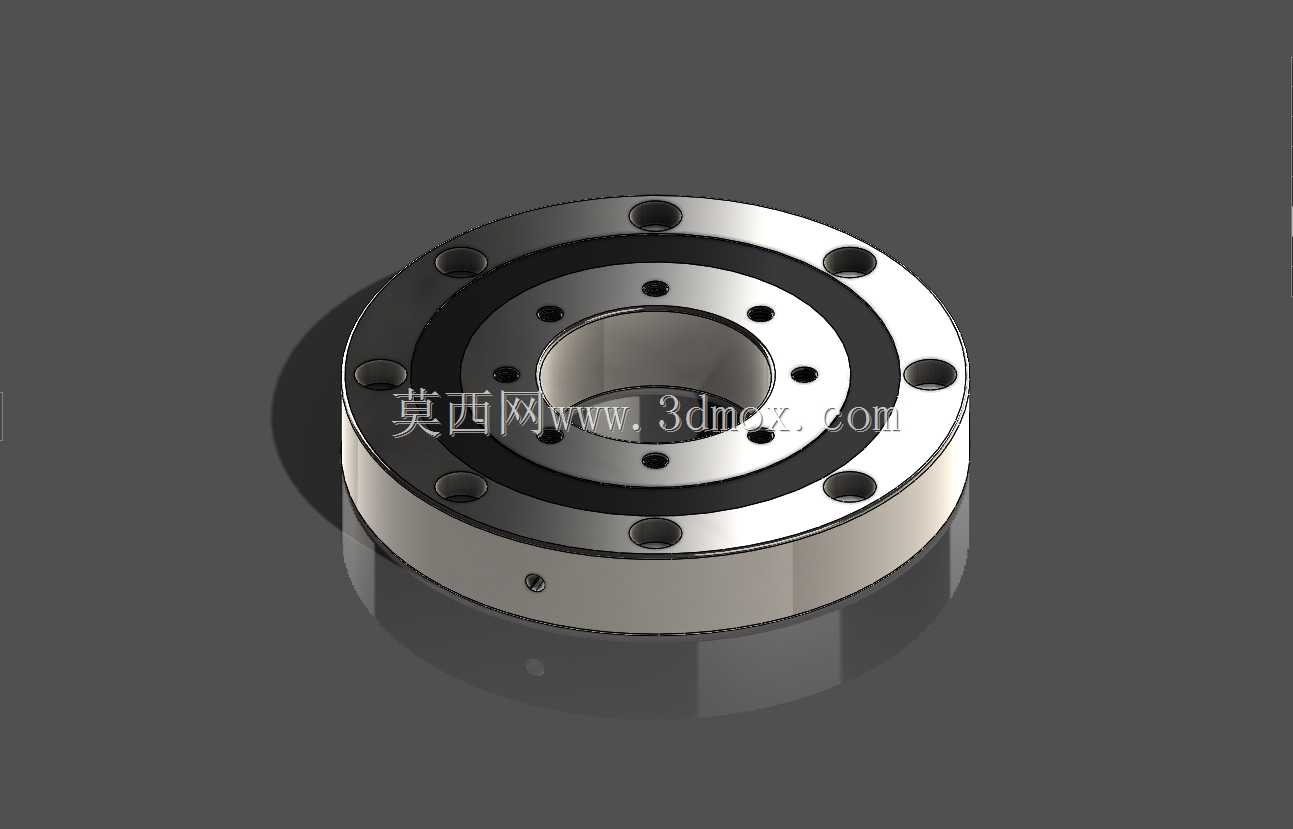

这款十字滚子轴承是针对多向组合载荷工况开发的精密回转支承部件，主要应用于工业机器人关节回转、精密转台分度、数控机床回转工作台、医疗检测设备旋转平台、自动化装配线回转工位等需要同时承受径向载荷、轴向载荷与倾覆力矩的场景，能够在紧凑安装空间内替代传统的多轴承组合支承方案，大幅缩减设备回转部位的结构体积，提升整机的集成度与运行精度。在实际设备运行过程中，该轴承通过圆柱滚子在90度V型滚道内呈十字交叉排列的结构，单个轴承即可实现径向、双向轴向以及倾覆力矩的复合承载，避免了传统轴承组需要多套轴承配合安装带来的同轴度误差累积问题，同时滚子与滚道的线接触设计，相比滚珠式回转支承拥有更高的刚性与抗形变能力，在重载偏载工况下依然能够保持稳定的回转精度，不会出现运行卡滞或精度漂移的问题。设计过程中，首先针对组合载荷的受力特性优化了滚道的接触角参数，确保不同方向载荷作用下滚子受力均匀，避免局部应力集中导致的早期磨损；其次对轴承的安装法兰结构进行了一体化设计，外圈与内圈均设置了均匀分布的安装沉孔，可直接通过螺栓与设备的固定端、回转端连接，无需额外设计轴承座与压紧结构，降低了配套部件的加工难度与装配复杂度；同时在轴承侧面预留了注油孔位，方便后期维护时补充润滑脂，延长轴承的无故障运行周期。从安装边界来看，该轴承采用薄型法兰式结构，整体轴向厚度远小于同承载能力的传统轴承组合，径向轮廓也做了紧凑化处理，安装孔采用等节距圆周分布，适配多数精密回转设备的通用安装尺寸，安装时只需保证连接端面的平面度与同轴度要求，即可实现快速装配，无需复杂的预紧调整工序，能够有效缩短设备的装配调试周期。轴承的密封结构采用内置式间隙密封设计，既可以阻挡外界粉尘、切削液等杂质进入滚道内部，又不会额外增加轴承的轴向尺寸与回转阻力，适配工业生产场景下复杂的工况环境，即使在有少量粉尘、切削液飞溅的加工设备中使用，也能保持稳定的运行状态。
