MG996R小型RC舵机伺服结构设计

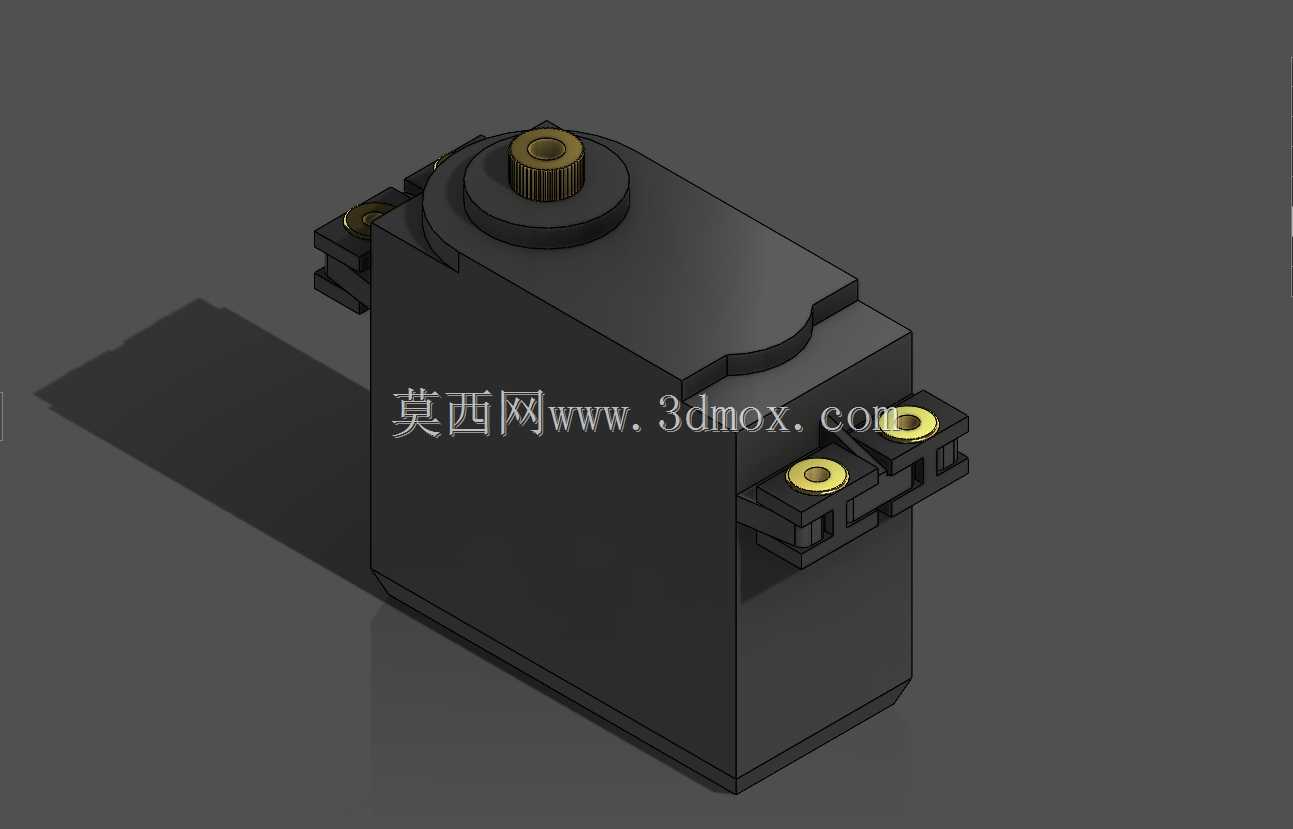

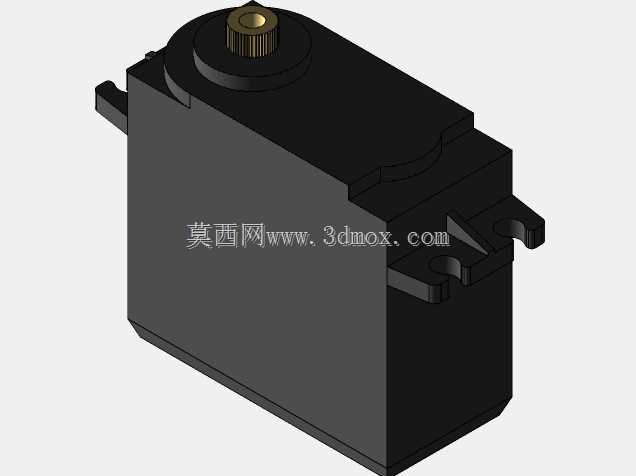

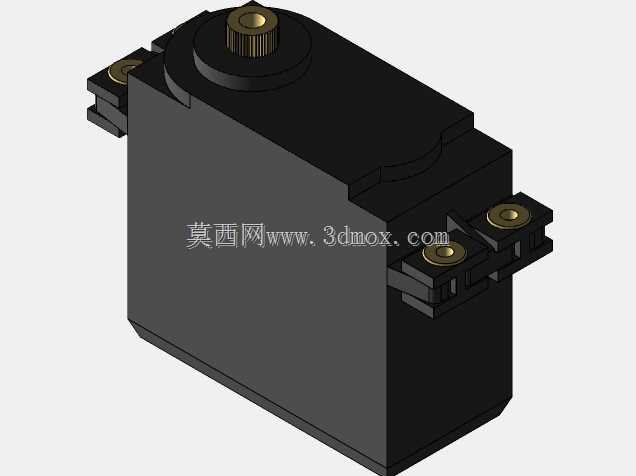

这款MG996R小型RC伺服舵机，是遥控模型领域应用极为广泛的角度执行元件，核心应用场景覆盖航模固定翼舵面控制、遥控车转向与油门调节、小型机器人关节驱动、机械臂末端姿态调整、智能小车转向机构等多个领域，能够在小体积约束下输出稳定的扭矩与精准的角度控制，是小型运动控制场景里性价比极高的执行部件。从实际用途来看，该舵机可接收PWM控制信号，将电信号转化为输出轴的指定角度偏转，能够在0-180度范围内实现角度的精准定位，既可以完成航模飞行过程中副翼、升降舵、方向舵的实时姿态调整，也能支撑小型仿生机器人的关节摆动、云台的俯仰转向控制，在桌面级小型自动化装置、创客DIY项目中也常作为核心执行部件使用。从功能特性来看，这款舵机采用金属齿轮组传动结构，相比塑料齿轮舵机拥有更强的抗负载能力与更长的使用寿命，顶部输出轴采用金属齿盘设计，能够搭配不同规格的舵机臂实现扭矩传递，侧边设置的两个带铜嵌件的安装耳，能够保证安装固定的结构强度，避免长期震动下安装孔开裂失效。在设计思路上，整体采用一体化封闭式外壳结构，将内部直流电机、减速齿轮组、电位器角度检测元件、控制电路板全部集成在矩形壳体内，最大化压缩结构占用空间，外壳边角做圆弧过渡处理，既能够减少安装过程中的磕碰损伤，也能避免尖锐边角对安装线路造成磨损；输出轴位置做凸起的轴套结构，提升输出轴的径向支撑强度，减少侧向受力带来的轴体偏移问题。从外形尺寸与安装边界来看，整体为规整的长方体主体结构，主体长宽尺寸适配标准舵机安装位，侧边安装耳的孔位间距符合通用RC舵机的安装标准，能够直接替换同规格的其他标准舵机，无需额外修改安装支架；输出轴的中心高度、齿盘规格也遵循通用舵机的尺寸规范，可兼容市面上绝大多数标准舵机臂、舵盘配件；出线位置预留了足够的走线空间，不会与周边安装结构产生干涉，整体安装边界清晰，能够在紧凑的模型内部空间里完成装配，不需要额外预留过多的避让空间。
