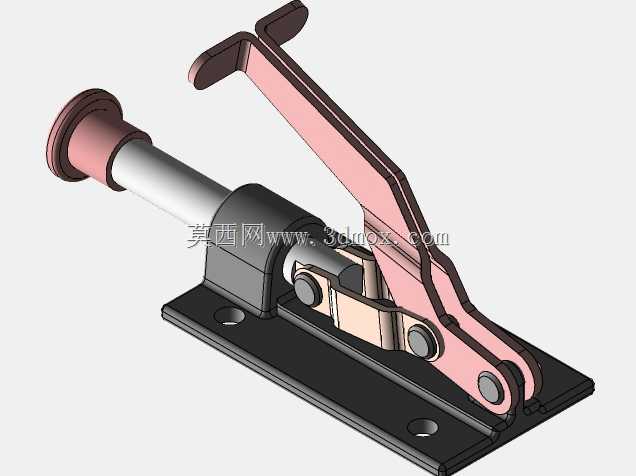

肘节式手动快速压紧夹持机构

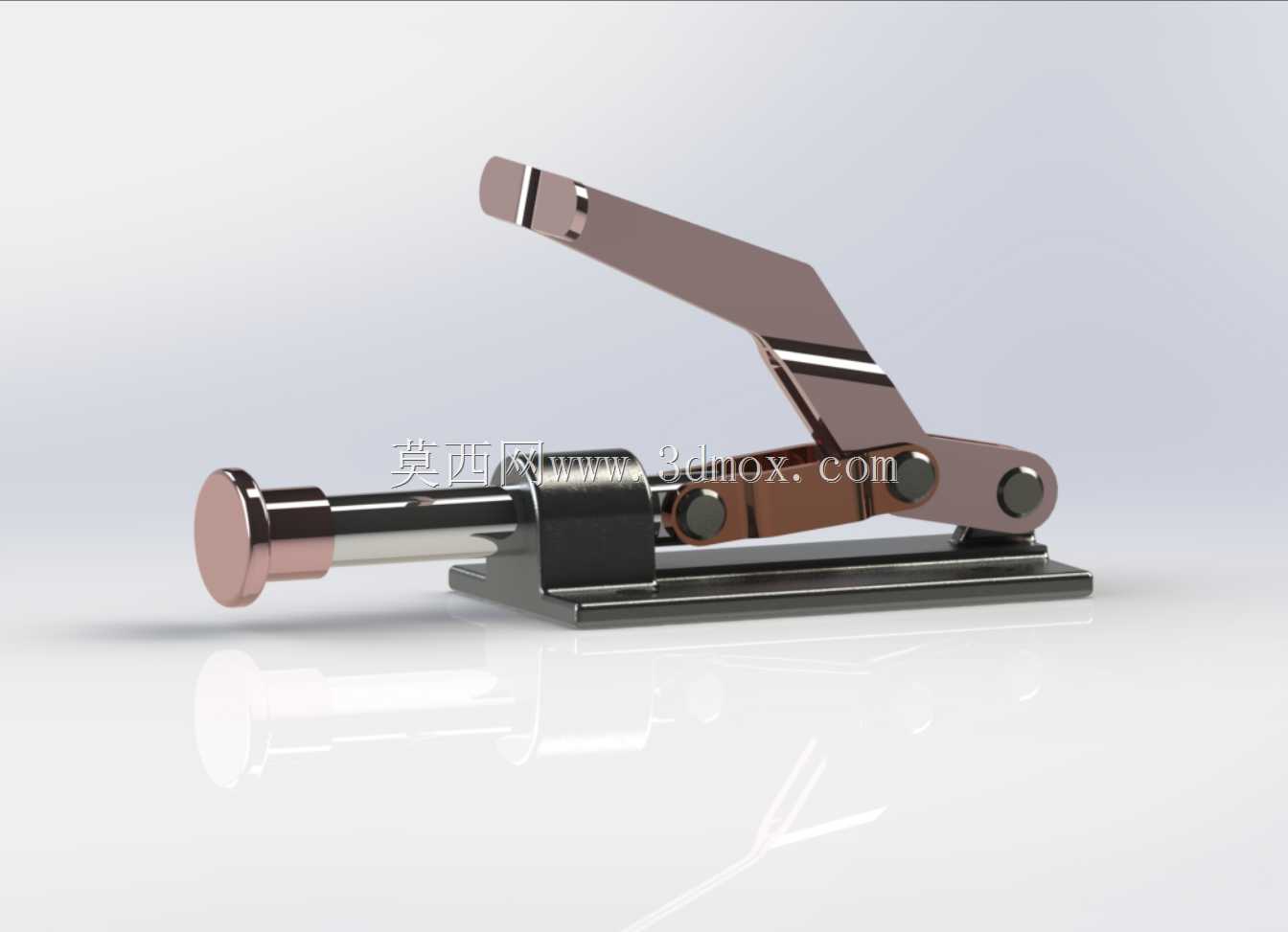

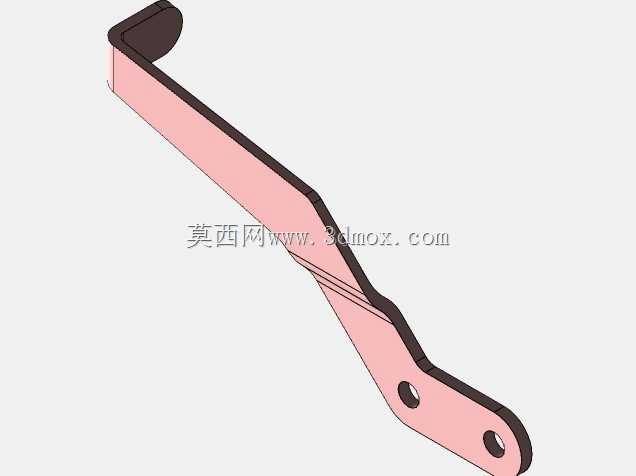

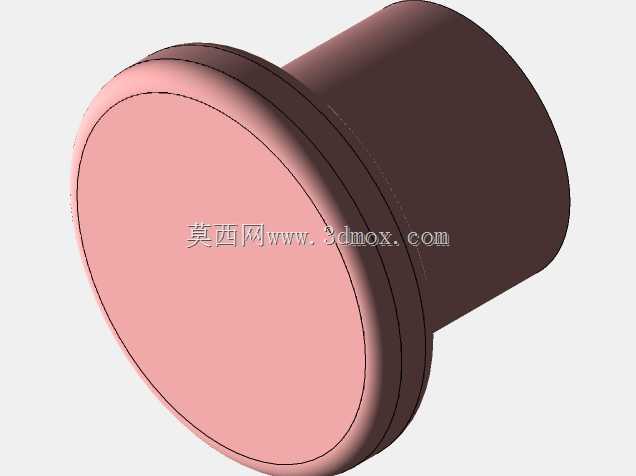

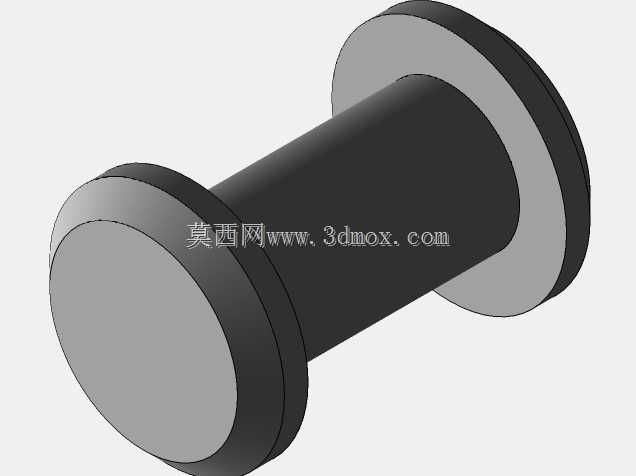

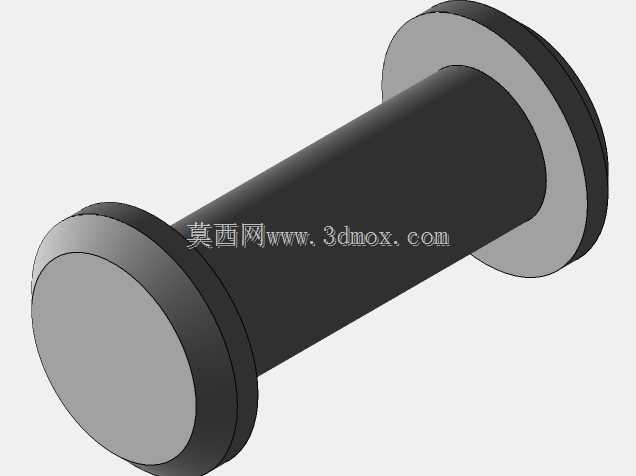

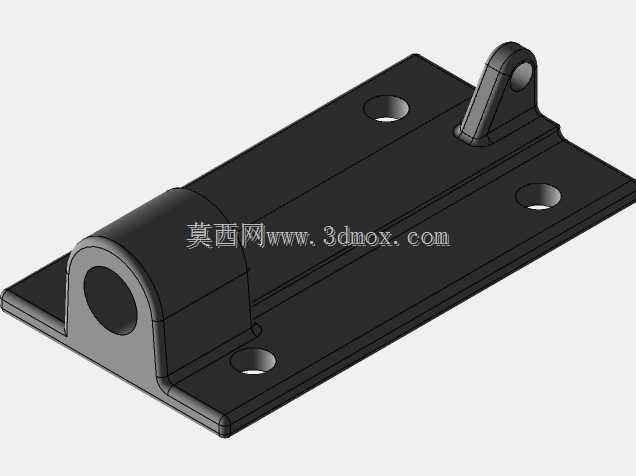

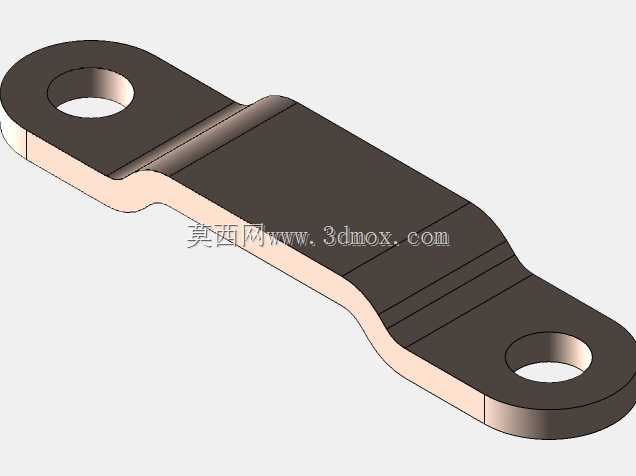

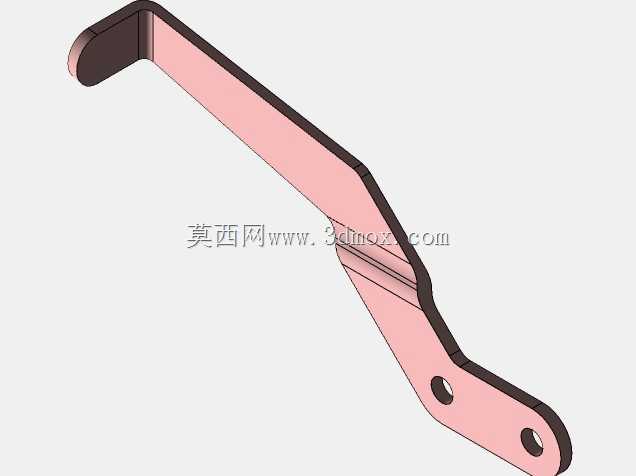

这款肘节式手动夹持机构是面向工装装夹场景设计的快速压紧部件，广泛应用于小型工件焊接定位、机加工辅助装夹、电子元器件组装固定、木质工件胶合压紧等多类生产场景，能够替代传统螺栓压紧方式，大幅降低装夹操作的耗时，提升工位流转的作业效率。在实际生产使用中，这类夹持机构常被安装在工装台面板、焊接变位机工作台、组装线定位工装上，针对厚度存在小幅偏差的工件也能实现稳定压紧，不会因为工件尺寸公差出现压不紧或者过压损伤工件表面的问题。从功能特性来看，该机构采用连杆肘节死点锁紧原理，当操作手柄下压到锁紧位置时，连杆机构越过力学死点，能够在撤去手柄按压力的情况下持续保持压紧状态，即便加工过程中存在切削振动、焊接应力释放带来的外力扰动，夹持状态也不会意外松脱，只有向上扳动手柄解锁时，压头才会向后回缩松开工件，整个锁紧和解锁的操作行程极短，单步操作耗时不到一秒，非常适合高频次重复装夹的作业工位。在设计思路上，这款机构优先考虑了手动操作的人机工学特性，操作手柄的长度经过力臂优化，操作人员仅需施加很小的下压力，前端压头就能输出数百牛的压紧力，长时间重复操作也不会产生明显的手部疲劳；压头部分采用圆柱式伸缩结构，导向段做了足够的配合长度，避免压紧过程中出现压头偏摆、压接位置偏移的问题；底部的安装基座设计为平面安装结构，预留了对应的安装固定位，能够直接通过螺栓固定在不同材质的工作台面上，不需要额外加工复杂的安装槽位。从安装边界与尺寸适配来看，该机构整体结构紧凑，横向安装占用空间小，压头的伸缩行程能够覆盖常规小型工件的装夹厚度需求，安装时只需要保证基座固定面平整，压头的伸缩方向与工件压紧面垂直，就可以实现稳定的压紧效果；机构的所有铰接转动位置都预留了合理的配合间隙，长期重复使用也不会出现卡滞问题，同时整体结构没有复杂的异形零件，后期维护更换易损件也十分便捷，能够适配多类小批量生产、定制化工装的装夹需求，在五金加工、小型设备组装、工艺品加工等场景都有很高的实用价值。
