盘式制动系统用制动钳结构设计

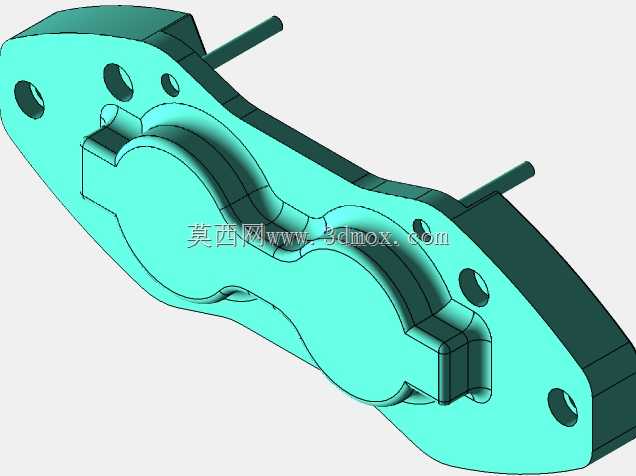

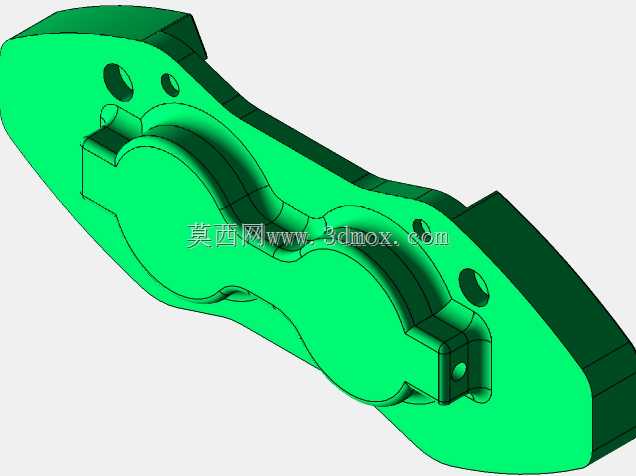

该制动钳是盘式制动系统的核心执行部件，主要应用于乘用车辆、轻型商用车辆的行车制动回路中，也可适配部分场地作业车辆、特种低速装备的制动系统，安装位置处于车轮内侧的转向节或桥壳安装位，工作时与随车轮同步转动的制动盘配合，通过夹紧摩擦的作用将车辆行驶的动能转化为热能耗散，实现车轮转速的可控降低，或是维持车辆静止时的锁止状态，是保障车辆行驶安全的关键结构件。从功能特性来看，该制动钳采用浮动式钳体的结构逻辑，钳体跨置在制动盘的两侧，工作时依靠液压推力驱动内侧摩擦片贴靠制动盘，同时钳体自身沿导向销反向滑动，带动外侧摩擦片同步压紧制动盘，双侧摩擦面均匀施力，能够避免制动盘单侧受力出现偏磨、制动跑偏的问题，钳体上预留的多个安装孔位分别对应导向销装配、制动管路连接、摩擦片限位销固定的功能需求，不同孔径的通孔经过位置精度校核，能够保证装配后各部件的运动同轴度，避免出现卡滞、回位不良的故障。从设计思路来看，整个钳体采用一体化铸造成型后做精加工处理，主体轮廓顺着制动盘的圆弧走向做适配性设计，两个圆形的活塞容纳腔分别对应不同直径的制动盘适配需求，钳体的壁厚经过受力仿真校核，在保证制动时夹紧刚度、避免高压下钳体形变导致制动力损失的前提下，尽可能去除非受力区域的多余材料，实现部件的轻量化设计，降低簧下质量，提升车辆悬架的响应表现。从安装边界来看，钳体的整体外轮廓做了圆角过渡处理，避免安装时与周边的悬架摆臂、轮毂防尘罩、轮辋内壁发生运动干涉，两个安装支耳的中心距符合主流乘用车盘式制动的安装尺寸规范，能够直接适配多数同规格的转向节安装位，不需要额外做转接支架设计，钳体上的油道接口采用标准的制动管螺纹规格，能够与常规的制动硬管、软管直接对接，降低装配适配的成本。在实际使用场景中，该结构的制动钳散热表现优于传统鼓式制动器，长距离连续制动时不容易出现热衰退现象，制动响应速度更快，制动力的线性度更好，能够配合ABS、ESP等车身电子稳定系统实现精准的制动力调节，满足日常道路行驶的制动安全需求，钳体的密封结构设计能够阻挡泥水、沙尘进入活塞运动腔，延长部件的维护周期，适配不同路况下的使用环境。
