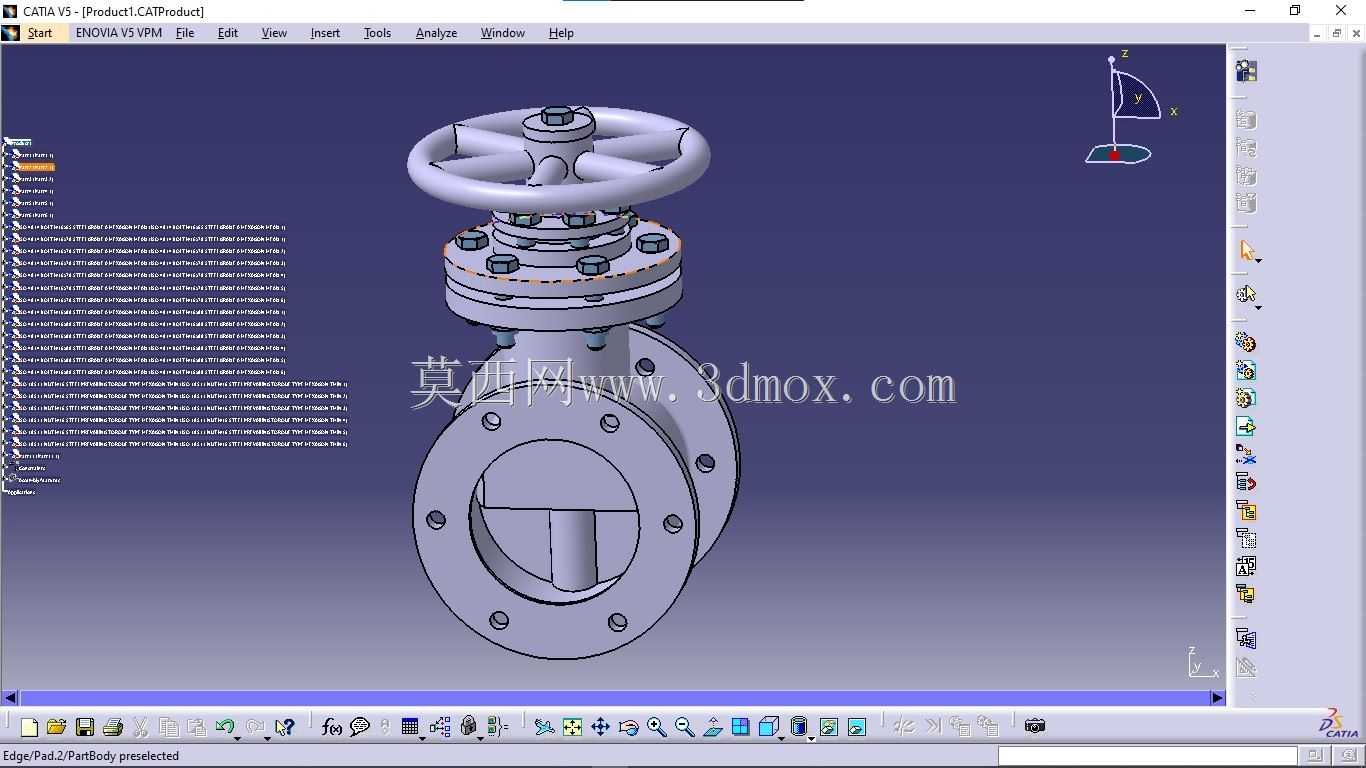

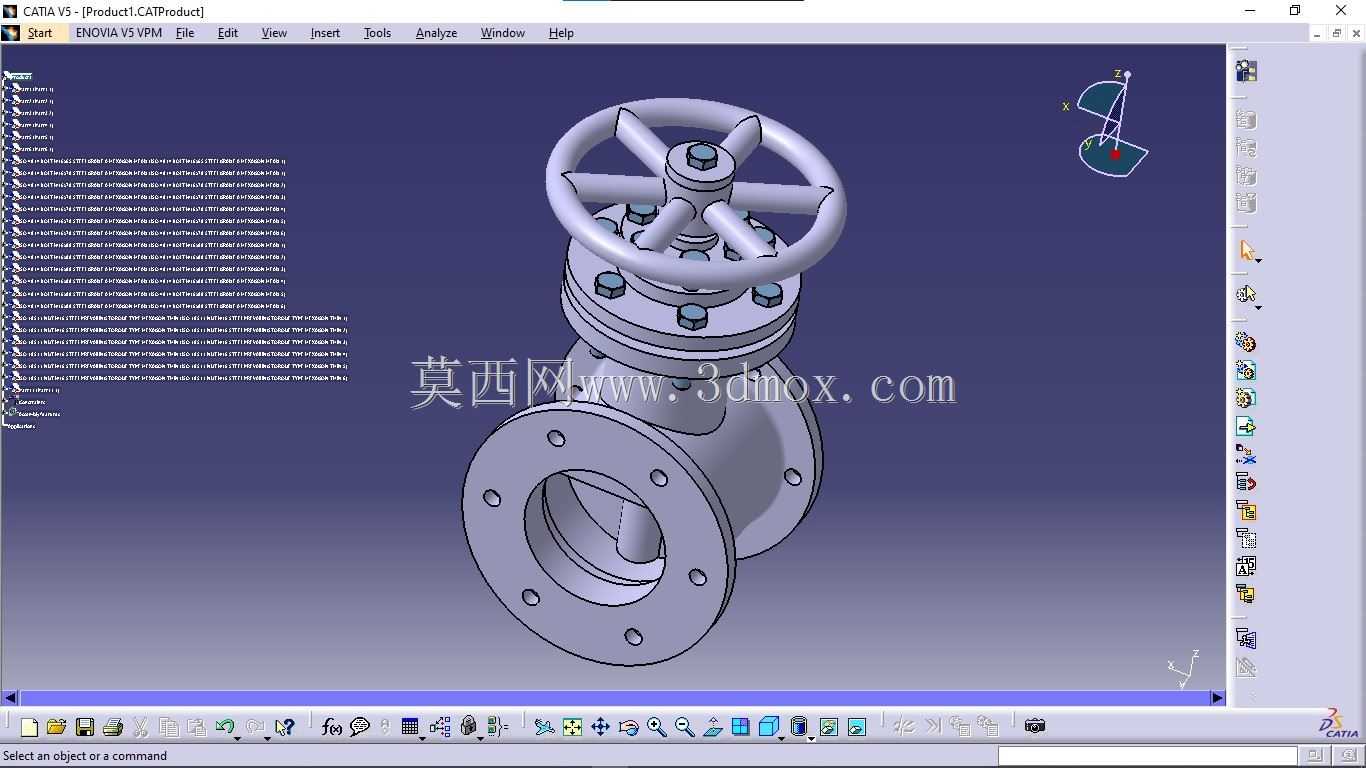

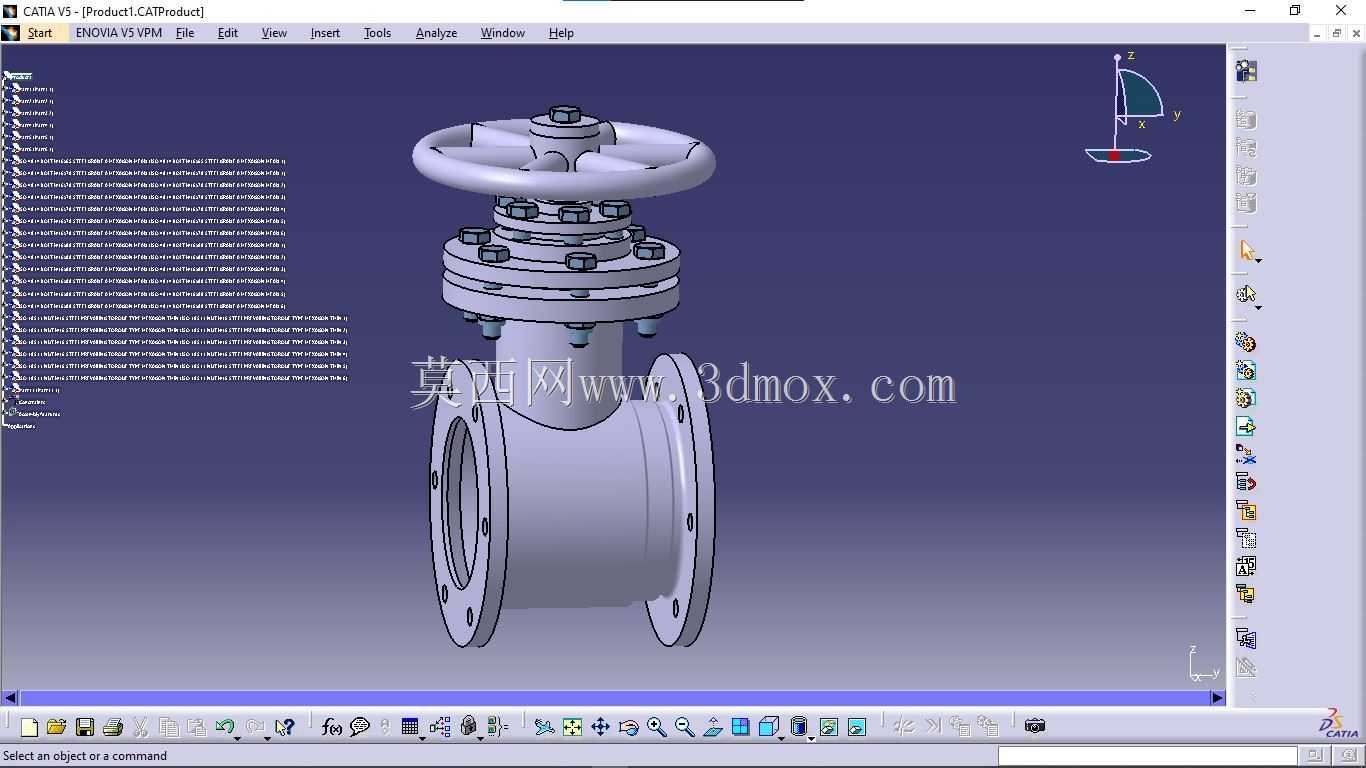

法兰连接式手动截止蒸汽阀结构设计

这款手动法兰截止阀主要面向工业蒸汽输送、民用给排水、暖通供热等管路系统场景，是管路流体通断控制的核心执行部件，可适配清水、低压饱和蒸汽、无腐蚀性弱酸碱流体等介质的输送管控需求，在化工生产车间供热管网、小区集中供暖入户支线、建筑消防供水支路、商用热水供应系统中都能发挥稳定的截流调控作用。从功能特性来看，该阀采用手轮驱动的升降式阀杆结构，顶部轮辐式手轮符合人工操作的施力习惯，操作人员无需额外辅助工具即可完成阀门的启闭操作，手轮与阀杆的连接部位设置了防松紧固结构，可避免长期操作后连接件松动导致的操作空程问题；阀瓣与阀座的密封面采用锥面贴合设计，相比平面密封具备更高的密封比压，在额定压力工况下可实现零泄漏截断，有效避免管路介质串流、漏损问题。设计过程中优先考虑了安装维护的便捷性，阀体采用一体式铸造流道结构，进出口两端均设置标准凸面法兰盘，法兰盘上的螺栓孔按照通用管路法兰标准排布，可直接与同公称通径的管路法兰配对安装，无需额外加工转接件；阀体中部的中法兰连接结构采用周向均布螺栓紧固，搭配密封垫片实现中腔密封，后期检修时只需拆卸中法兰螺栓即可取出内部阀杆、阀瓣组件，更换密封件即可完成维护，无需将整个阀体从管路上切割拆除，大幅降低运维成本。从安装边界来看，该阀为直通式流道结构，流体从阀体一侧法兰水平进入，经过阀座截流区后从另一侧法兰水平流出，安装时需保证手轮操作空间预留充足，手轮顶部距离周边障碍物的距离不小于手轮半径的1.5倍，方便操作人员完成整圈旋转操作；阀体底部无突出排液结构，可适配水平架空管路、管沟敷设管路等多种安装场景，法兰连接面的同轴度公差控制在标准范围内，可避免安装时出现密封面偏压导致的泄漏隐患；阀杆的升降行程经过精准核算，全开状态下阀瓣完全抬离流道，不会对管路介质造成额外节流阻力，可有效降低管路输送过程中的压损，减少流体输送的能耗损失。整体结构兼顾了操作便利性、密封可靠性与运维便捷性，是中小通径管路截流控制的可靠选型方案。
