汽车发动机RLR正时链条传动组件三维设计

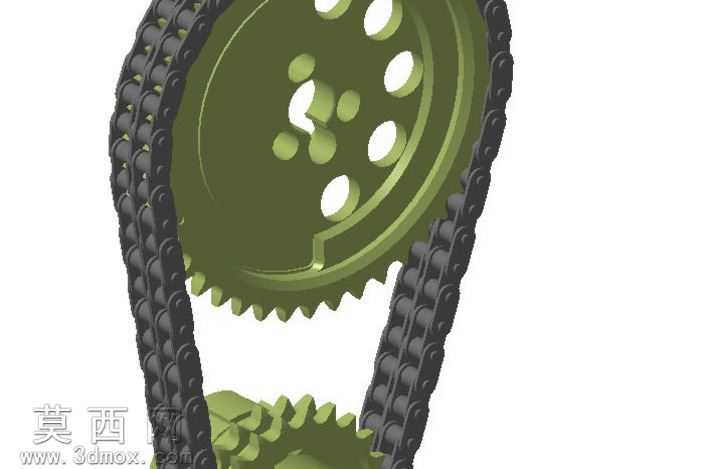

本模型为汽车发动机配气机构所用的后海湾干线RLR正时链条传动组件，建模过程严格参照汽车正时系统的实际装配尺寸与传动逻辑完成。首先在三维建模环境中完成链轮的参数化构建：依据正时传动的齿形匹配要求，绘制渐开线齿廓草图，通过拉伸、阵列、切除等特征完成主动链轮与从动链轮的主体结构，针对链轮上的减重孔、定位凸台、安装轴孔等细节逐一进行特征细化，确保链轮的齿距、齿厚、节圆直径等参数完全匹配对应规格的正时链条，保证传动过程中的啮合精度。随后完成正时链条的建模：采用滚子链的标准结构参数，分别构建内链板、外链板、销轴、滚子、套筒等单个链节零件，通过零件装配约束完成单节链节的组装，再按照链轮的环绕路径进行链节的阵列与配合约束，模拟链条与两个链轮的啮合状态，调整链节的张紧度，还原正时链条在实际工作中的环绕形态，确保链条与链轮齿槽完全贴合，无干涉错位问题。材质与渲染环节，针对不同零件赋予对应材质属性：链轮采用军绿色硬质金属材质，模拟原厂正时链轮的表面氧化处理质感，调整金属粗糙度、反光度参数还原金属哑光质感；链条的链板、销轴、滚子分别赋予不同的深灰、亮黑金属材质，区分不同零件的表面处理工艺，通过场景打光突出链条铰接处的结构细节与链轮齿面的啮合细节，让整体渲染效果贴近真实汽车零部件的实物状态。结构设计上，完整还原正时链条传动的核心功能结构：两个链轮分别对应曲轴与凸轮轴的安装位，链条的环绕路径完全匹配发动机正时舱的布局，链节的铰接自由度设置符合实际链条的弯折特性，可直观展示正时系统传递动力、保证配气相位准确的工作原理，模型各零件间的装配关系清晰，可用于正时系统的结构原理展示、装配教学演示以及相关零部件的设计参考，整体建模精度满足工业级展示与结构分析的使用需求。
